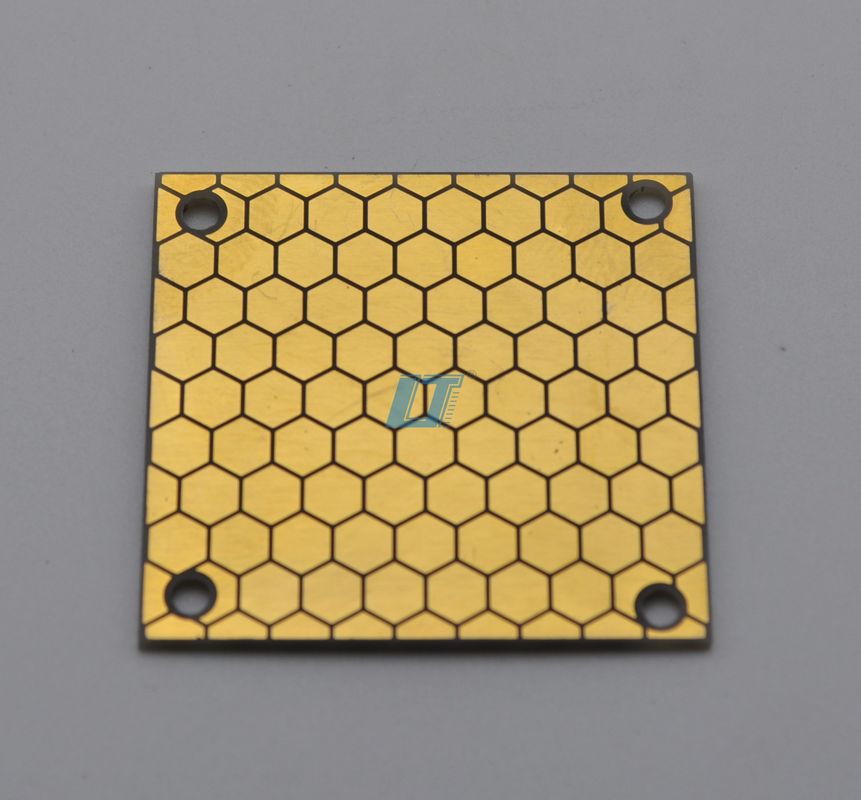

熱伝導性のあるセラミックPCBボード ブラックソルダーマスク 0.1mm ミニライン幅/間隔
プリント回路板 (PCB) 技術の頂点である 浸透金セラミックPCBボードを導入しました熱伝導性と電気性能の最高要求を満たすために設計された最先端のソリューションこのプレミアムPCBは 洗練されたセラミックガラス複合材料を使用して 細心の注意を払って製造され 幅広い用途で 卓越した耐久性,安定性,効率性を保証します
この卓越したPCBの核心は 高品質のアルミナイトリド (ALN) で作られた 頑丈な陶器基板ですALNセラミックPCBは,従来のFR4ボードをはるかに上回る印象的な熱伝導性を持っていますこれは,高電力回路,LED照明システム,およびかなりの量の熱を生成する他のアプリケーションにとって理想的な選択になります.ALN の 優良 な 熱 特性 は,熱 を 効果的に 消散 する こと に 役立ち ますPCB に搭載された部品の耐久性と信頼性を向上させる.
浸透金セラミックPCBボードの特徴の一つは,わずか0.1mmの印象的な最小線幅/間隔です.この 細かい 仕様 に よっ て,より 複雑 で 複雑 な 回路 の 設計 が でき ます性能を損なうことなく,最もスペースが限られたアプリケーションでさえも対応できるようにします.-50°Cから150°Cの温度範囲で動作する能力厳しい環境条件や高温操作に耐えられる多用性のあるソリューションです
2mmから200mmのサイズ範囲でさらに強調されています. コンパクトな電子機器や大きな工業機器のために,セラミックPCBボードは,特定の要求に合わせて調整できます航空宇宙,自動車,医療機器を含む様々な分野におけるイノベーションのための完璧なプラットフォームを提供します.
表面の仕上げは 浸透金セラミックPCBボードが本当に輝くもう一つの側面ですニッケル・パラジウムGLOD層に浸透金を使用することで,取り付け部品の表面が滑らかで平らになるだけでなく,酸化抵抗も優れていますこの表面仕上げは,信号伝送のための信頼性の高いインターフェースを提供し,接触抵抗を減らすことで,ボードの電気性能を向上させます. さらに,ニッケル・パラジウム底層が耐久性を高める銅回路を腐食から保護し,時間の経過とともに磨き合います.
銅層ラミネート付きの陶磁板を プロジェクトに組み込むことを希望する人にとって このPCBは 完璧な選択です卓越した電導性を有し,板の熱性能をさらに向上させる設計者は,高性能な電源処理能力を期待できます. これは,電源変換機,高速回路,他の電力を消費する用途.
イマージョンゴールドセラミックPCBボードは イノベーションと実用性の融合を表していますセラミックグラス複合PCBを 探している人にとって高ストレス環境のための信頼性の高い部品を探しているかどうか,このPCBは,品質,汎用性,プロジェクトを推進するために必要なパフォーマンス.
電子部品設計の未来を 浸透金セラミックPCBボードで抱きしめましょう 精度と耐久性と性能が一致します広範囲の動作温度範囲このセラミックPCBは 電子基板の領域における卓越性の証です
| 製品属性 | 仕様 |
|---|---|
| 製品タイプ | PCB&PCBAOEM,DFM |
| ダイレクトリ常数 | 6.0〜100 |
| 表面技術 | ENIG,ニッケルパラジウムGLOD |
| 表面 完成 | 浸透金,ニッケル・パラジウムGLOD |
| PCB サイズ | 22mm*19mm |
| 熱伝導性 | 170 W/mK |
| サイズ | 2mm~200mm |
| 動作温度 | -50°Cから150°C |
| Pcb名 | 浸透金セラミックPCBボード |
| 最小線幅/距離 | 0.1mm |
| テクノロジー | DBC,DPC,LTCC,HTCC について |
1~8層の選択可能な 陶磁PCBボードアルミオキシド (Al2O3) やアルミナイトリド (ALN) などのセラミック材料の堅固性と熱管理能力を活用する先進的なタイプの回路板ですセラミックサブストラートPCBは,彼らの例外的な熱伝導性と電気隔熱で知られています.熱管理が重要な高温アプリケーションやシナリオに最適化.
PCBとPCBAOEMの両方,およびDFM (製造可能な設計) サービスを含む製品タイプで,これらのセラミック・ダイレクトリックPCBは, 組み立てプロセスを簡素化したいクライアントのために一括サービスを提供するように設計されていますOEMおよびDFMサービスは,特定の製品要件に合わせてPCBのカスタマイズと最適化を可能にし,高品質のパフォーマンスと信頼性を保証します.
22mm*19mmのコンパクトサイズを考慮すると,セラミックハイブリッドPCBは,さまざまなアプリケーションで使用するのに十分な汎用性があります.これらは,高電力回路,LED照明,自動車電子機器,航空宇宙部品熱を散らす優れた特性により,高温化防止し,電子部品の長寿を保証できます.これらのPCBの小さな足跡により,空間が限られた設計に簡単に統合できます最新のミニエレクトロニクスデバイスの人気の選択肢です
セラミックPCBは,特に環境が厳しい場合,例えば石油・ガス産業ではセンサーや制御システムなどに使えます.装備が極端な温度や振動に耐える必要がある場合耐久性があるため,このような厳しい条件下で信頼性が保たれます.
さらに,医療業界は高精度と信頼性が不可欠な医療機器にセラミック・ダイレクトリックPCBを使用することで大きな利益を得ています.陶器材料の無毒性と生物相容性により,敏感な用途にも適していますインプラントやその他の体内装置を含む.
高周波電子の分野で,セラミックハイブリッドPCBは低電解負荷により顕著です.この品質は通信機器,レーダーシステム,信号の整合性が重要な他のRFアプリケーション陶磁PCBの固有の特性により,高周波範囲でも安定した性能が可能です.
結論として,セラミックPCBボードは,さまざまなハイテク産業で不可欠な部品であり, 幅広いアプリケーションのための比類のない信頼性,熱管理,およびパフォーマンスを提供しています.ワンストップサービスとOEM,DFMサービスにより,顧客はこれらのPCBを特定のニーズに合わせてカスタマイズし,最適な機能と製品への統合を保証できます.
専門的な製品カスタマイズサービスについてセラミックPCBボード高性能アプリケーションに先端な技術が必要ですセラミック・サーミック・マネジメント PCBデザインのニーズを満たすための正確なカスタマイズ,最小線幅/距離について0.1mm複雑な回路設計のために
私たちのワンストップサービス/OEM,DFM設計から製造まで,あなたは包括的なサポートを受け,プロセスを合理化し,最高品質の製品を保証します.2mmから200mmPCBのサイズが22mm*19mm.
単層板か複合板か1〜8 層私たちの専門知識はセラミックグラス複合PCBそしてセラミック・インソレート・メタル・サブストラット最先端の電子部品の熱電圧の需要に対応できるようにします
私たちのセラミックPCBボードは,私たちの製品であなたの満足と成功を保証するために包括的な技術サポートとサービスを提供しています.製品設置ガイドなど様々なサービスを提供していますサーミックPCBボードの最適化のための技術的なアドバイスです
追加サポートが必要なお客様には,一般的な問題やベストプラクティスをカバーする詳細なドキュメントとFAQを提供しています.製品に関する質問でサポートすることができます.課題に迅速かつ効果的な解決策を 提供します
品質へのコミットメントは 陶磁PCBボードの保証サービスも提供することを意味します 製造の欠陥をカバーします特定の条件については,保証文書を参照してください..
私たちは継続的な改善に専念し,当社の製品やサポートサービスに関するお客様のフィードバックを歓迎します.お客様の意見は,当社の提供を向上させ,お客様のニーズをより良く満たすのに役立ちます.
保証対象でない部品の物理的な修理や交換は含まれません.長生きと信頼性を確保するために私たちのガイドラインに従ってボードを扱うことをお勧めします.
問い合わせを直接私たちに送ってください.
