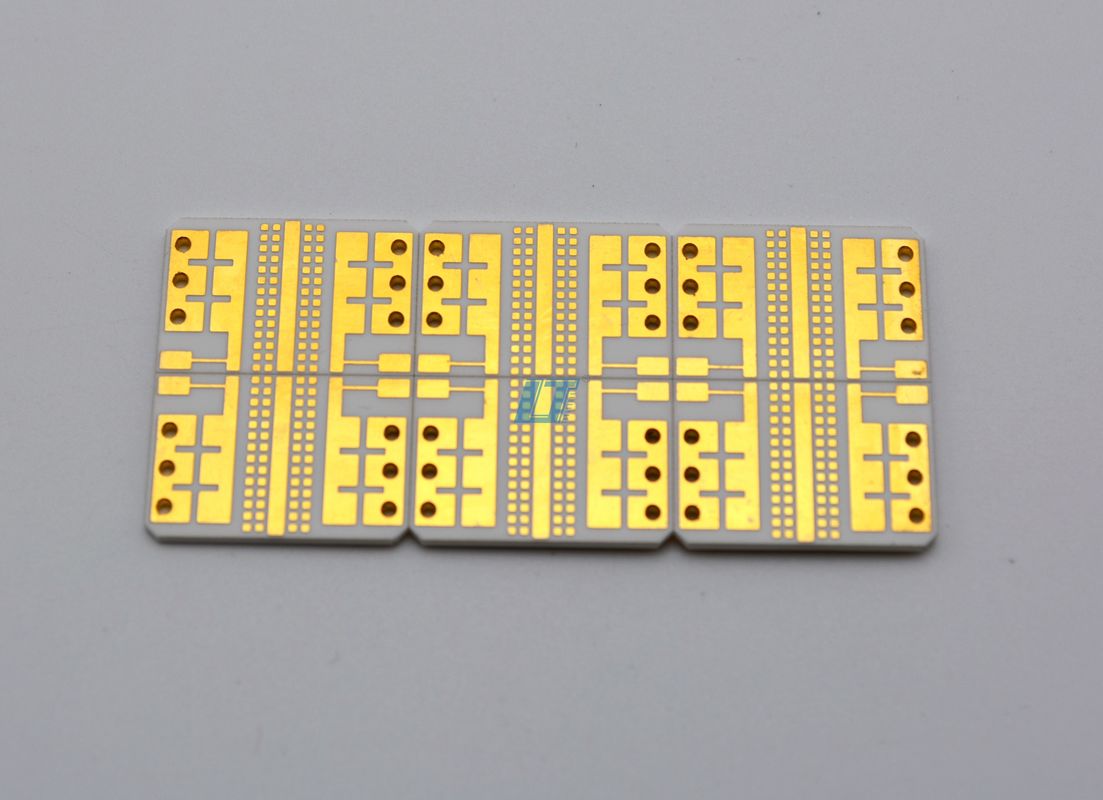

熱伝導性Al2O3/ALN 1-8層のブラックセラミックPCBボード
電子部品の分野で大きな飛躍を遂げています特に特殊な熱管理と信頼性を要求するアプリケーションではこのPCBは細心の注意を払って設計され ライン幅と間隔は0.1mmで 高密度のパッケージングを必要とする複雑な回路に最適です幅22mm×19mmで慎重に設計されています性能を損なうことなく,幅広い電子機器に簡単に組み込めるようにします.
浸透金セラミックPCBボードの特徴の一つは 異常な作業温度範囲です 極端な条件でも効果的に機能できます-50°Cから150°Cまでこの印象的な範囲は 板の耐久性と耐久性を強調し どんな環境でも信頼性の高い部品になります宇宙の冷たい深さか 産業機械の暑い境界か.
セラミックPCBボードの卓越した性能は,その高い熱伝導性 (驚異的な170W/mK) によって大きく表されています.このレベルの熱伝導性は,高性能および高出力アプリケーションにとって不可欠です高熱伝導性 セラミックPCBは,この1つのように,伝統的なPCBよりも効率的に熱を散らす熱点を防止し,装置のすべての部品が安全で安定した温度を維持することを保証します.
アルミオキシドセラミックPCBを意味するAl2O3セラミックPCBは,熱特性と電気隔熱性で知られています.浸透金陶磁PCBボードに使用される材料は,この評判の証です優れた熱消耗だけでなく優れた介電性強度も提供しています The use of Al2O3 ceramic material ensures that the board is not only capable of withstanding high temperatures but also provides a robust electrical insulation that is critical for the safety and performance of the device.
浸透金セラミックPCBボードの表面仕上げは,別の特徴です.浸し金 の 適用 は,様々な コンポーネント の 設置 に 必要 な 平ら な 表面 を 提供 し ます.この仕上げは,板の溶接性を向上させるだけでなく,酸化への耐性を著しく高めます.腐食を防ぐことで,板の寿命が大きく延長される電気接続の信頼性は時間とともに維持されます.
高熱伝導性 セラミックPCBは,航空宇宙,自動車,医療機器を含む様々な産業における高リスクアプリケーションの選択肢となっています.浸透金セラミックPCBボード, 卓越した熱性能,コンパクトなサイズ,そして堅牢な動作温度範囲で,これらのアプリケーションの要求に応える準備ができています.高品質のAl2O3セラミックを使用した性能と信頼性が最適です
結論として 浸透金セラミックPCBボードは PCB技術の頂点を体現する製品です 高熱伝導性 卓越した動作温度範囲熱管理と信頼性の最大限の要求する任意のアプリケーションのための理想的な解決策です要求の高いプロジェクトのために高性能のボードを必要としているエンジニアであれ,電子機器の耐久性を向上させたいメーカーであれ,このセラミックPCBボードは,あなたの期待を上回り,比類のないパフォーマンスを提供するように設計されています.
| パラメータ | 仕様 |
|---|---|
| 表面 完成 | 浸水金,ニッケル・パラジウムゴールド |
| 材料 | Al2O3,ALN |
| Pcb名 | 浸透金セラミックPCBボード |
| 表面技術 | ENIG,ニッケル・パラジウムゴールド |
| サイズ | 2mm~200mm |
| 熱伝導性 | 170 W/mK |
| 製品タイプ | PCB&PCBA OEM,DFM |
| 最小線幅/距離 | 0.1mm |
| サービス | ワンストップサービス/OEM,DFM |
| 溶接マスクの色 | ブラック |
高品質の回路の1~8層を誇るセラミックPCBボードは 現代の電子機器設計の頂点です170 W/mK の特殊な熱伝導性により,最も厳しいアプリケーションでもこのボードは,高功率LED照明システムなど,熱管理が不可欠な状況に理想的です.自動車用電子機器熱圧下での信頼性が最重要である航空宇宙部品.
このPCBの表面仕上げは,インベージョンゴールドとニッケル・パラジウムGLODで構成されており,酸化防止に優れた保護を提供し,信頼性の高い溶接表面を保証します.この特性により,コッパークラッドラミネート付きのセラミックボードは,医療機器などの高い信頼性の分野での使用に特に魅力的です.優れた表面仕上げは,消費者電子機器の可視な部品にもエステティック上の利点をもたらします.
PCB&PCBAOEMとDFMに対応する製品タイプとして,これらのボードはカスタマイズを念頭に置いて設計されており,幅広いカスタマイズされたアプリケーションにシームレスに適合しています.セラミックハイブリッドPCBの適応性は,様々な産業に役立つ能力に明らかです電気通信からIoTデバイスの分野まで 精度と性能が重要な分野です
最低ライン幅/距離が0.1mmで,セラミックPCBボードは高密度の相互接続を提供し,スペースがプレミアムである複雑なデザインのための主要な選択となっています.消費電子機器の領域では特に有益です軍用アプリケーションでは,コンパクトで効率的な回路が成功と失敗の違いを意味します.
Al2O3 セラミックPCBは,高熱伝導性と組み合わせた電気隔熱特性で注目されています.高電圧アプリケーションや気温の変動が大きい環境に適している耐久性と厳しい条件での安定性により,長期間の信頼性の高い動作を必要とする産業制御およびエネルギー管理システムでは不可欠です.
セルミックPCBボードの多用性により 優れた熱管理能力 堅牢な表面仕上げ 高密度接続能力耐久性のある用途に最適です携帯機器のコンパクトな電子機器から 衛星の重要なシステムまでこのPCB技術は 次世代の電子革新を可能にするために最前線にあります.
私たちの浸透金セラミックPCBボード高品質のソリューションです. 開発された技術により,表面技術耐久性と性能が卓越しています. 私たちは,包括的なワンストップサービス/OEM,DFM あなたの製品開発プロセスを簡素化するために.
について熱伝導性要求するアプリケーションに理想的な選択肢です. 電気の供給は,高温のセラミックPCB柔軟性によって1〜8 層Al2O3セラミックPCBやセラミックハイブリッドPCB.
私たちのセラミックPCBボードは,当社の顧客に可能な限り最高の体験を保証するために設計された技術サポートとサービスの包括的なセットと来ています.私たちのサポートは,私たちの広範なオンライン知識ベースへのアクセスを含みます詳細なドキュメント,FAQ,およびトラブルシューティングのヒントが含まれています. あなたのセラミックPCBボードのセットアップ,使用,保守に役立ちます.
また,プロフェッショナルな設置指導,パフォーマンス最適化,技術コンサルティングなど,お客様のニーズに合わせて様々なサービスを提供しています.経験豊富なエンジニアのチームは,あなたが直面する技術的な課題のためにサポートを提供することができます製品が様々な用途で 最高のパフォーマンスを発揮できるようにします
これらのサービスに加えて,我々は定期的なファームウェアとソフトウェアの更新を提供して 機能とセキュリティを向上させる 陶磁PCBボード.品質への我々のコミットメントは,我々の顧客の変化するニーズを満たすために,我々の製品とサービスを改善するために継続的に働いていることを意味します.
追加的なサポートが必要な場合は,当社の専用の技術サポートチームは,追加的な質問や懸念を解決するために利用できます.我々は,あなたのセラミックPCBボードのための最高レベルの顧客サービスと技術サポートを提供することに専念しています.
問い合わせを直接私たちに送ってください.
