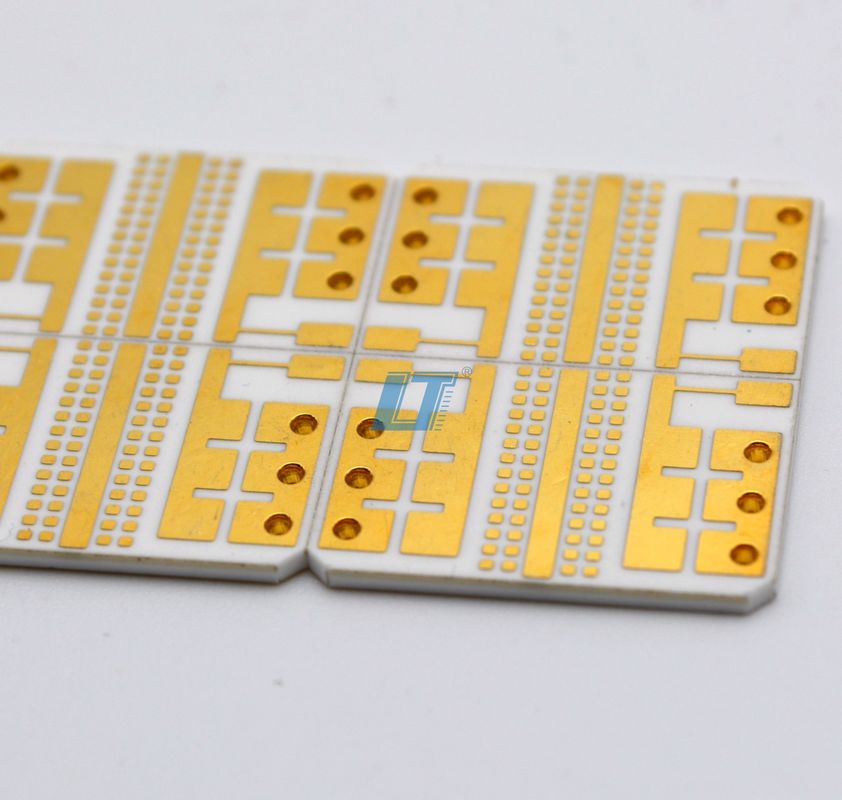

1-8層浸水金セラミックPCBボード Al2O3/ALN 変電体

製品説明:

セラミックPCBボードは,強度と高熱管理能力が不可欠な高度な電子アプリケーションのために設計された高性能プラットフォームです.この製品は,PCB&PCBAOEMのカテゴリーに属します.プリント回路板だけでなく,オリジナル機器製造者サービスと製造可能な設計のオプションも含まれています.顧客のアプリケーションの特定の要件を満たすために各ボードが調整されていることを保証します要求の高い環境に対応できる最適化されたソリューションを提供します.

陶磁PCBボードの特徴の一つは, -50°Cから150°Cの印象的な動作温度範囲です.この幅広い範囲は,極端な条件で使用するのに適しています.伝統的なPCB材料が失敗する場合航空宇宙の冷たい環境でも,自動車の電子機器の暖かい内部でも,セラミックPCBボードは構造的整合性と電気性能を維持.

このボードは,1層から8層までの構成で利用可能で,アプリケーションに柔軟性があります.複数の層を持つ場合,ボードはより複雑な回路に対応できます.洗練された電子システムに適しています多層の機能により,空間の最適化も可能になり,よりコンパクトな設計が可能になります.

6.0から10の変数で0材料の電圧定数は,電磁場内の電力を貯蔵する材料の能力の測定値です.より高い電解常数 は,材料 が より 多く の エネルギー を 貯蔵 できる こと を 示す信号の整合性が不可欠な高速電子機器の理想的な選択です

さらに,セラミックPCBボードは 170W/mKの異常な熱伝導性があり,従来のFR-4PCBよりも大幅に高い.この高熱伝導性は,重要な部品から熱を散布するために不可欠です熱ホットスポットのリスクを最小限に抑え,電子機器の全体的な使用寿命を改善します.特にパワー電子機器,LEDアプリケーション,高功率トランジスタ効率的な熱管理が不可欠である場合

セラミックPCBボードは,直接結合銅 (DBC),直接塗装銅 (DPC),低温共燃セラミック (LTCC),高温共燃セラミック (HTCC)これらの方法により,陶器基板と銅の伝導性層の間に優れた粘着性があり,高い信頼性と性能が保証されます.DBC と DPC は,高い電流負荷を処理する能力でよく知られているLTCCとHTCCは高密度のパッケージと極端な環境での耐久性で高く評価されています.

これらの技術の組み合わせにより,セラミック・ダイエレクトリックPCBが作られる.これはダイエレクトリック基板にセラミック材料を使用するPCBの一種である.このボードは,優れた電気隔熱特性を与えます陶磁銅覆いPCBは,別の変種で,銅覆い付きの陶磁ベースを含みます.優れた電導性と熱消耗を必要とするアプリケーションに最適です.

簡単に言うと 陶磁PCBボードは 高い熱性能や 幅広い温度帯での安定性厳しい環境にも耐えられる層化,高変電常数,優れた熱伝導性,先進的なDBC,DPC,LTCC,HTCC技術の利用により,需要の高い電子アプリケーションの幅広い分野において 類を見ないソリューションとなる製品がOEMとDFMの原則に準拠していることは,各ボードが顧客の正確なニーズを満たすようにカスタマイズできることをさらに保証します.電子機器の信頼性と高品質な基盤を提供すること.

特徴:

• 製品名:セラミックPCBボード
• 動作温度: -50°Cから150°C
• 製品タイプ:PCB&PCBAOEM,DFM
• 表面技術: ENIG,ニッケルパラジウムGLOD
• サービス:ワンストップサービス/OEM,DFM
• 介電常数 6.0〜100
• キーワード: 高温セラミックPCB
• キーワード: ALN セラミック PCB
• キーワード: セラミック・ダイレクトリックPCB

技術パラメータ:

応用:

浸透金セラミックPCBボードは,電気のないニッケル浸透金 (ENIG) とニッケル・パラジウム金 (GLOD) などの高度な表面技術が備わっています.高い信頼性と耐久性を要求するアプリケーションに例外的な選択です最小の線幅/距離が0.1mmで,これらのセラミックプリント回路板 (PCB) は,高精度と性能を維持しながら複雑な回路設計に対応するように設計されています.

Al2O3セラミックPCBは, 170 W/mK の優れた熱伝導性で,効率的な熱消耗が不可欠なシナリオに特に適しています.この高熱伝導性は,これらのボードが高温の動作条件でも最適な性能を維持することを保証します高温のセラミックPCBアプリケーションで使用するのに最適です.

1~8層のPCBの汎用性により,幅広い電子機器やシステムで使用できます.LED照明ソリューションに導入できます.LEDの寿命と効率を維持するために熱管理が不可欠である場合高性能トランジスタやコンバーターなどの電源電子機器では,性能低下なしにかなりの熱負荷を処理するセラミックPCBの能力は貴重なものです.

さらに,航空宇宙および自動車産業は,極端な温度と条件に対する耐性により,浸透金セラミックPCBボードの使用から利益を得ています.これらの産業は,高速移動と環境条件の変動に 障害なく耐えられる部品を必要とします.

医療機器も 陶磁PCBを 広く利用しています高熱伝導性と信頼性 浸透金セラミックPCBボードは,医療診断機器のための好ましい選択です正確な測定値と患者の安全のために 安定した精密な温度制御が必要である場合

まとめると 浸透金セラミックPCBボードは 多用性があり 堅牢なソリューションで 様々な要求のあるアプリケーションに適しています高温環境や精密な熱管理と高密度回路設計を必要とするシナリオを含む.ENIGとニッケル・パラジウム金表面技術により耐久性と接続性がさらに向上し,高度な電子アプリケーションのプレミアム選択としての地位を固めています.

カスタマイズ:

私たちのセラミック基板PCBカスタマイズサービスは 特定のニーズに合わせて 製品属性の範囲を 提供します. 6.0〜10の 介電常数で.0サーミック・ダイレクトリック・PCBは,あなたのアプリケーションのための最適な電気性能を保証します. 私たちのセラミック・プリント回路板は, -50°Cから150°Cまでの作業温度に耐えられるように設計されています.異なる環境に適したものにします.

私たちはPCB&PCBA OEMとDFMソリューションを専門として,あなたの正確な要件を満たす高品質のセラミックPCBボードを提供します. 私たちの標準PCBサイズは22mm*19mm,しかし,我々はあなたのユニークな仕様に合うようにサイズをカスタマイズすることができますさらに 170 W/mK の熱伝導性により,私たちのセラミック PCB は電子部品の高効率な熱分散を保証し,耐久性と信頼性を高めます.

サポートとサービス

私たちのセラミックPCBボードは,様々な電子アプリケーションの厳格な要件を満たすために設計された高品質の製品です.我々は,あなたのセラミックPCBボードの最適なパフォーマンスを確保するために例外的な技術サポートとサービスを提供することにコミットしています私たちの支援は以下の通りです

製品コンサルティング:熱伝導性,電気要件などの要因を考慮して,あなたの特定のアプリケーションのための最高のセラミックPCBボードのアドバイスを提供するために,専門家の私たちのチーム機械的な強度.

技術支援:私たちのセラミックPCBボードの機能や統合に関する質問がある場合は,私たちの技術サポートチームは,必要なガイドとトラブルシューティングのヒントを提供するために待機しています..

品質保証私たちのセラミックPCBボードはすべて 厳格なテストと品質チェックを受けています 業界基準と 性能と信頼性の高い基準を満たしていることを確認するためです

ドキュメント:詳細な仕様,設置ガイド, メンテナンスの手順を含む包括的なドキュメントを用意し, あなたのセラミックPCBボードを最大限に活用するのに役立ちます.

販売後サービス:お客様の満足へのコミットメントは,購入を超えており,製品の使用期間中に発生する懸念や疑問を解決するために,販売後のサポートを提供しています.

私たちの目標は,あなたが私たちの陶磁PCBボードで成功した経験のために必要なすべてのリソースとサポートを持っていることを保証することです.製品とサービスの品質を誇りに思っており,ご支援を期待しています.
