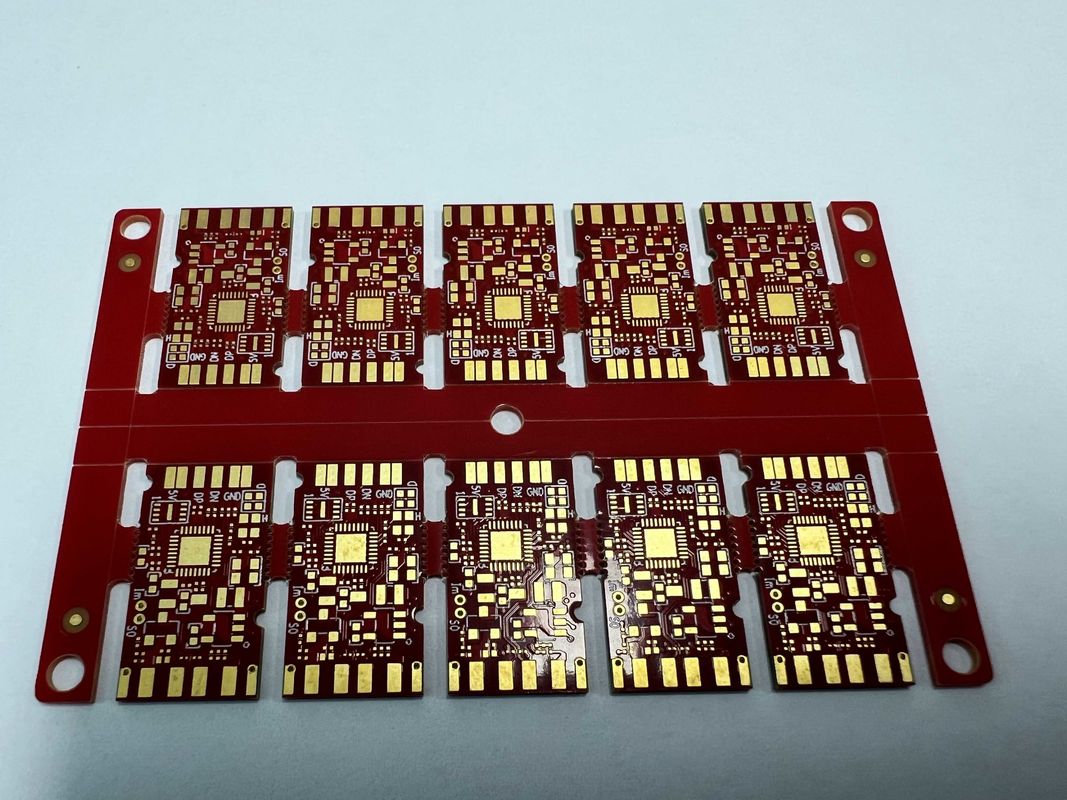

0.15mm 内層間隔 HDI PCBボード 白いシルクと最小の穴サイズ 0.1mm 利点

製品説明:

高密度モデルボード (HDI PCB) は,高速および高密度アプリケーションのために設計された印刷回路ボードの一種である.この先進技術により,より小さな部品とより高い接続密度で より複雑な設計が可能になります.

HDI PCBボードは高密度のインターコネクトで知られており,より小さなフットプリントでより多くの接続が可能になります.これは,スペースが限られているが,高い性能が要求されるアプリケーションに理想的です.

HDI印刷回路板の重要な特徴の一つは,浸水表面の仕上げを使用することです.この表面の仕上げは,平らな,溶接性を向上させ,信頼性の高い電気接続を保証する滑らかな表面浸し込み表面の仕上げも優れた耐腐蝕性を提供し,HDI PCBボードを幅広い環境に適しています.

HDI PCBボードのもう1つの重要な特徴は,盲目および埋葬バイアスの利用可能性です.このタイプのバイアスは,より複雑なルーティングを可能にし,高度な相互接続密度を持つ多層PCBを作成することができます.設計者は,盲目・埋め込みバイアスを利用することで,性能を犠牲にせずに,よりコンパクトで軽量なデザインを達成できます.

エステティックな面では 白いシルクスクリーンが搭載されています白いシルクスクリーンは,清潔でプロフェッショナルな外観を与えるだけでなく,部品のラベルとマークの可視性を向上させる組み立てやトラブルシューティングを容易にする

HDI PCBボードの主要な仕様の一つは,0.1mmの最小の穴の大きさです.この小さな穴のサイズは,細いピッチの部品の使用を可能にし,正確かつ信頼性の高い接続を保証します.性能 に 妥協 を し なかっ て 小型化 を 要求 する 高密度 の 設計 に は,小さい 穴 を 容認 する 能力 が 必要 です.

概要すると,高密度インターコネクタ (HDI) PCBボードは,高密度アプリケーションのために設計された高速PCBボードです.浸透表面仕上げ,盲目および埋葬バイアスなどの機能,白いシルクスクリーン最小の穴の大きさは0.1mmで,HDI PCBボードは,要求の高い電子設計のための高度な機能を提供しています.

特徴:

• 製品名:HDI PCBボード
• 試験:100%E試験,X線
• 最小の穴の大きさ: 0.1mm
• 盲目 で 埋もれ た 経路: 入手 でき ます
• PCB 厚さ: 1.6mm
• 表面: 浸水

技術パラメータ:

応用:

高速PCBのアプリケーションに関しては,HDIPCBボードは,高度な設計と製造能力により,トップ選択です.1mmと10層の板層高密度の相互接続を必要とする複雑な電子機器に最適です この8層の多層PCBボードは

このボードを作るのに使用されたHDIPCB製造プロセスは 経路密度を増やし より細い線とスペースを可能にします空間が限られ,信号の整合性が不可欠なアプリケーションに最適化板の厚さは0.4mmから3.2mmまでで,構造の整合性を維持しながら設計に柔軟性があります.

HDI PCBボードの主要な製品属性の一つは,耐久性と柔軟性のバランスをとる1.6mmのPCB厚さで,幅広い用途に適しています.電気通信機器にこのPCBボードは様々な産業の需要を満たすことができます.

高速で精密な製造能力により,HDI PCBボードは,信頼性の高いパフォーマンスと効率的な信号伝送を必要とするシナリオに適しています.データサーバーから 消費電子機器までこのボードは,シームレスな動作と最適な機能を確保し,現代技術の要求に対応することができます.

HDI PCBボードは,高性能,コンパクトな設計,信頼性の高い接続性を要求するアプリケーションのための汎用的なソリューションです.電子技術革新の限界を押し広げたいデザイナーやエンジニアにとって.

カスタマイズ:

製品カスタマイズサービスHDI PCBボード製品:

- 盲目で埋もれた経路:利用可能

- エポキシガラス:RO4350B Tg280°C,Er<3.48ロジャース・コープ

- キーワード: 高密度のインターコネクタ

- 表面:浸透

- PCB 厚さ: 1.6mm

サポートとサービス

HDI PCBボード製品に関する製品技術サポートおよびサービスには,以下の項目が含まれます.

- 設置,トラブルシューティング,および保守のための専門技術サポート

- ユーザーと技術者向けの包括的な訓練プログラム

- ソフトウェアとファームウェアを定期的に更新し,最適なパフォーマンスを確保します

- 製品に欠陥や問題がある場合の保証と修理サービス
