高アスペクト比 10 1 HDI PCBボード P1.5 スペーシングと0.3mm Min. Bgaピッチ

製品説明:

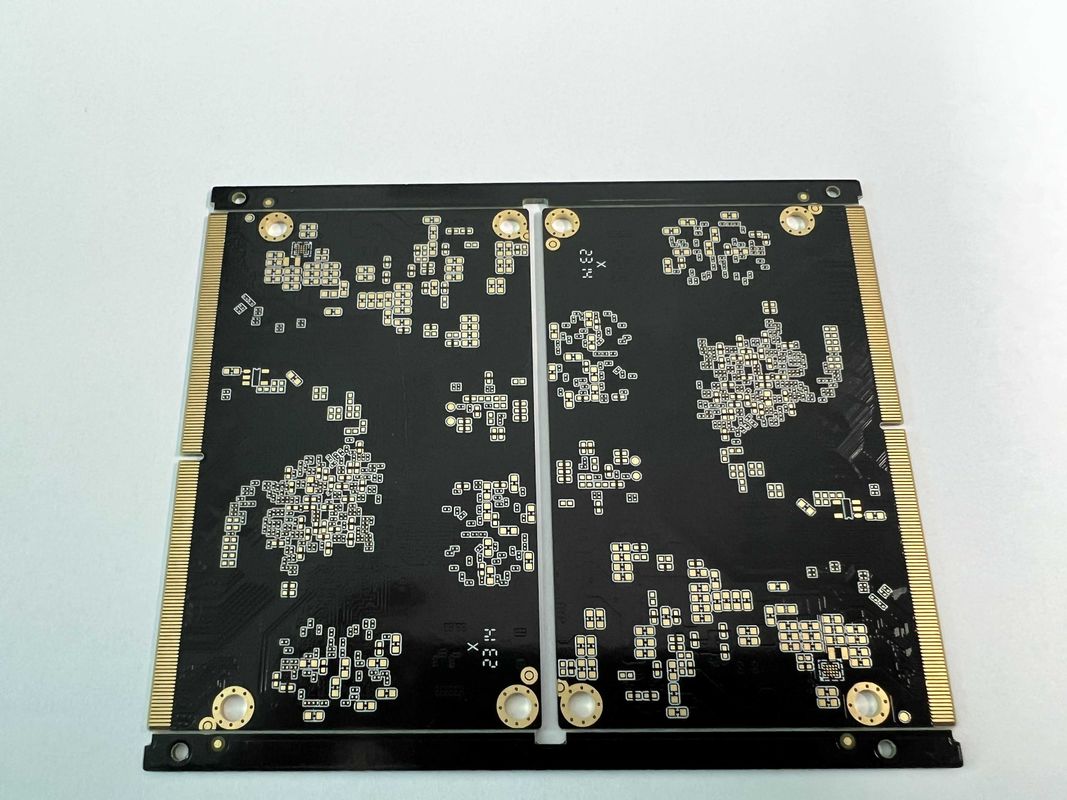

HDIPCBボードは高速で高密度のアプリケーションのために設計された高性能回路ボードです. BGAピッチは10MILです.このPCBボードは,精度と信頼性を要求する高度な電子機器のために理想的です.

HDI PCBボードは,浸透金/銀の先進的なプロセスを用いて製造され,優れた伝導性と耐腐蝕性を提供し,要求の高い環境で最適なパフォーマンスを保証します.浸透金/銀の仕上げは,また,優れた溶接性を提供します部品がボードにしっかりと固定されやすくする.

HDI PCBボードの重要な特徴の一つは 100%の電化試験の出荷前保証ですこの厳格 な 試験 プロセス は,各 板 が 最高 の 品質 基準 に 準拠 し,その 性能 に 影響 する どんな 欠陥 や 問題 も ない もの で ある こと を 保証 し ます顧客は,受け取るすべてのHDI PCBボードが徹底的にテストされ,無欠に機能することを確認されたことを知ることで安心することができます.

P1 の間隔で5HDI PCBボードは,性能を損なうことなく,複雑でコンパクトなデザインを実現できるように,正確なルーティングと相互接続機能を提供しています.板の高密度の性質にも貢献しています空間が限られているのに性能が重要なアプリケーションに適しています

HDI PCBボードのもう一つの注目すべき特徴は,ENIG (Electroless Nickel Immersion Gold) の仕上げである.ENIG の 仕上げ は,細い 音量 の 部品 に 理想 的 な 平ら な 滑らかな 表面 を 与え,信頼 できる 溶接 接頭 を 確保 し ます卓越した酸化耐性も有し 板の長寿と耐久性を高めます

HDIPCBボードは高速で高密度のアプリケーションで優れたトップラインの製品です. 10MIL BGA,浸透金/銀プロセスなどの先進的な機能により,100% 送料前の電気テストこのPCBボードは,精度,信頼性,性能を必要とする要求の高い電子プロジェクトに最適な選択です.

特徴:

• 製品名:HDI PCBボード
• 表面仕上げ: 金塗装,HASL 鉛なし
• アスペクト比:101
• BGA: 10MIL
• 板層: 4L
• 距離:P15

技術パラメータ:

応用:

高速PCBの用途に関しては,HDIPCBボードが金塗装とHASLの鉛のない表面仕上げでトップです.浸し金/銀のプロセスとインピーダンスの制御 +/-10%この製品は,幅広い製品アプリケーションとシナリオに最適です.

HDIPCBボードの主要な用途は高速PCB設計である.ブラインドバイアスや高密度のインターコネクタなどの高度な機能により,高速データ転送に最適です高周波でも信号の完整性と信頼性を保証します.

例えば,高画質のビデオ信号が高速で処理され変換される HD-SDI 変換器の分野では,HDI PCBボードが重要な役割を果たします.阻力制御機能は信号の質を維持するのに役立ちます黄金塗装とHASLの鉛のない表面仕上げは耐久性と長期的性能を保証します

HDI PCBボードが優れているもう一つのシナリオは,複雑な回路レイアウトと狭いスペースの制約を必要とするアプリケーションです. ブラインドバイアスの使用は,ルーティング密度を増やすことができます.スマートフォンなどのコンパクトな電子機器に適していますタブレットやウェアラブルです

全体的に,HDI PCBボードは,さまざまな高速PCBアプリケーションで使用できる汎用的な製品であり,優れた性能,信頼性,効率を提供します.先進的な機能と高品質の表面仕上げの組み合わせにより,正確な信号制御と高密度の相互接続を必要とする要求の高いプロジェクトに適しています.

カスタマイズ:

HDI印刷回路板の製品カスタマイズサービス:

阻力制御: +/-10%

アスペクト比:101

BGA: 10MIL

BGAピッチ:0.3mm

試験:100%電子試験,X線

サポートとサービス

私たちの製品技術サポートとHDIPCBボードのためのサービスには,以下が含まれます:

- 設置・セットアップの支援

- 技術的な問題のトラブルシューティングと診断

- 製品使用とベストプラクティスのガイドライン

- 性能を最適化するための勧告を提示する

- 継続的な製品更新とメンテナンスサポート
