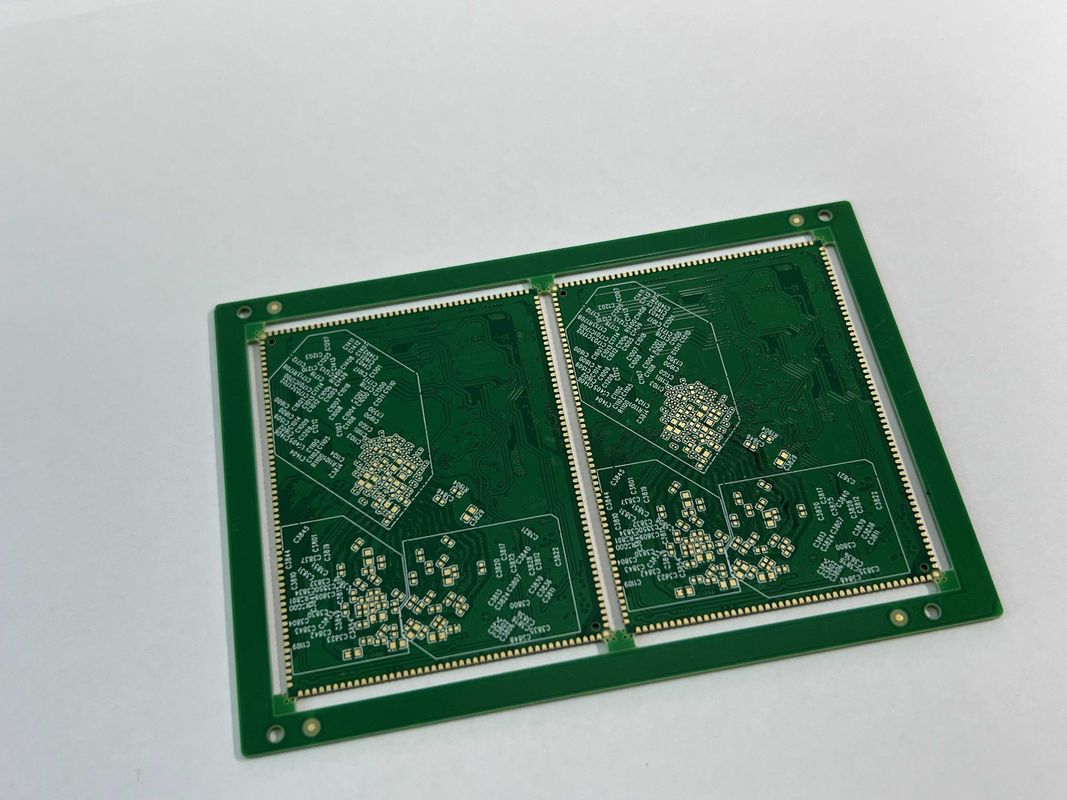

高速PCBボードブラインドバイアス はい,P1.5とスピード製造のためのあなたの生産ラインの間隔

高速PCBボードブラインドバイアス はい,P1.5とスピード製造のためのあなたの生産ラインの間隔

連絡 ください
引金 を 求め て ください
製品詳細
Test:
100% Electrical Test Prior Shipment
Bga:
10MIL
Process:
Immersion Gold/sliver
Testing:
100%E-Testing,X-RAY
Impedance Control:
+/-10%
Min. Bga Pitch:
0.3mm
Surface Finishing:
Gold Plating,HASL Lead Free
Spacing:
P1.5
支払いと送料の条件
製品説明

製品説明:

高密度インターコネクト (HDI) PCBボードは,幅広い電子アプリケーションで卓越したパフォーマンスと信頼性を提供する最先端製品です.この先進的なPCBボードは,現代の電子機器の要求を満たすために設計されています高密度の相互接続と優れた信号完整性を提供します

100%の電子テストとX線検査により, 電子電子PCBは,この製品は,各ボードが最高品質と信頼性の基準を満たしていることを保証します.この厳格なテストプロセスは,HDI PCBボードが最も厳しい環境でも一貫したパフォーマンスと耐久性を提供することを保証します.

この精密なPth壁厚さは,安全で信頼性の高い接続を確保するのに役立ちます.PCBボードの全体的な性能を向上させる.

HDI PCBボードのもう一つの顕著な特徴は,層の不一致に対する例外的な耐性である.耐性は+/- 0.06この製品では,レイヤのアライナインメントにおいて比類のない精度を提供し,エラーのリスクを最小限に抑え,複雑な電子システムにおける最適な機能性を保証します.

BGA (Ball Grid Array) コンポーネントに関しては,HDI PCBボードは10MILのピッチサイズで優れています.この細いピッチサイズは,BGAコンポーネントの高密度マウントを可能にします.効率的でコンパクトなPCB設計を広範囲にわたって可能とする.

阻力制御は高速電子機器の信号の完整性と性能を保証する重要な要素ですHDI PCBボードは+/-10%の許容度で印象的なインピーダンスの制御を提供します要求の高い電子システムで正確な信号伝達と信頼性の高い動作を可能にします.

HDI PCBボードは,卓越した性能,信頼性,精度を要求するアプリケーションに理想的な高密度モデルボードです.総合的なテストなどの高度な機能精密なPth壁厚さ,緊密な層アライナメント耐性,細いピッチのBGAサポート,印象的なインピーダンスの制御,この製品は幅広い電子設計課題に適しています.


特徴:

  • 製品名:HDI PCBボード
  • 阻力制御: +/-10%
  • プロセス:浸水金/銀
  • アスペクト比:101
  • キーワード: 高密度インターコネクタ
  • BGA: 10MIL

技術パラメータ:

テスト 100%Eテスト,X線
阻力制御 +/-10%
ミニ BGAピッチ 0.3mm
盲目の経路 そうだ
テスト 100% 送料前の電気テスト
BGA 10MIL
スペース P1です5
キーワード 高密度インターコネクタ
板層 4L
プロセス 浸透金/銀

応用:

HDI PCBボードは,印刷回路ボードの分野で最先端技術です. ブラインドバイアス,ゴールドプレート,HASL鉛のない表面仕上げ,ENIG機能などの先進的な機能で,この製品は様々な用途とシナリオに最適です.

HDI PCBボードの主要なアプリケーションシナリオは,空間が重要な要因である高密度電子デバイスです. ブラインドバイアスの使用は,ボード上のより高いコンポーネント密度を可能にします.,スマートフォン,タブレット,ウェアラブル技術など コンパクトで小型化されたデバイスに最適です

さらに,黄金塗装とHASLの鉛のない表面仕上げは優れた導電性と耐腐蝕性を保証します.HDI PCBボードを厳しい環境や信頼性が重要な産業のアプリケーションに適している航空宇宙,自動車,産業自動化などです

HDI PCB 板内の P1.5 の間隔は,より細いピッチの部品と複雑なデザインを可能にすることで,その多様性をさらに高めます.高速および高周波アプリケーションの好ましい選択になります.電気通信機器,ネットワーク装置,医療電子機器を含む.

さらに,HDI PCBボードのENIG機能は平坦で滑らかな表面仕上げを提供し,細角部品と表面マウント技術に有利です.消費電子機器に適していますコンピュータ周辺機器やLED照明アプリケーション

HDIPCBボードは,浸泡金と銀を伴うプロセスにより, 溶接能力とワイヤ結合能力を向上させています.高度な組立技術と複雑なPCB設計に適しているこれは,様々な産業におけるプロトタイプ,研究,開発プロジェクトに優れた選択肢となります.

結論として,HDI PCBボードは,幅広い用途とシナリオに対応する,多機能で高性能な製品です.電子機器の最先端ソリューションを求めるデザイナーや製造業者にとって,この製品が好ましい選択肢になる.


カスタマイズ:

HDI PCBボードの製品カスタマイズサービス:

試験:100%E試験,X線

BGAピッチ: 0.3mm

キーワード: 高密度インターコネクタ

盲目線: はい

試験: 100% 電動試験 発送前


サポートとサービス

HDI PCBボード製品に関する製品技術サポートおよびサービスには,以下の項目が含まれます.

- 設置とトラブルシューティングの現場技術サポート

- 設定とセットアップのための遠隔支援

- ソフトウェアの定期的な更新とパッチは,最適なパフォーマンスを保証します

- 製品利用を最大化するためのユーザーと技術者向け研修

- 製品の欠陥や不具合に対する保証
