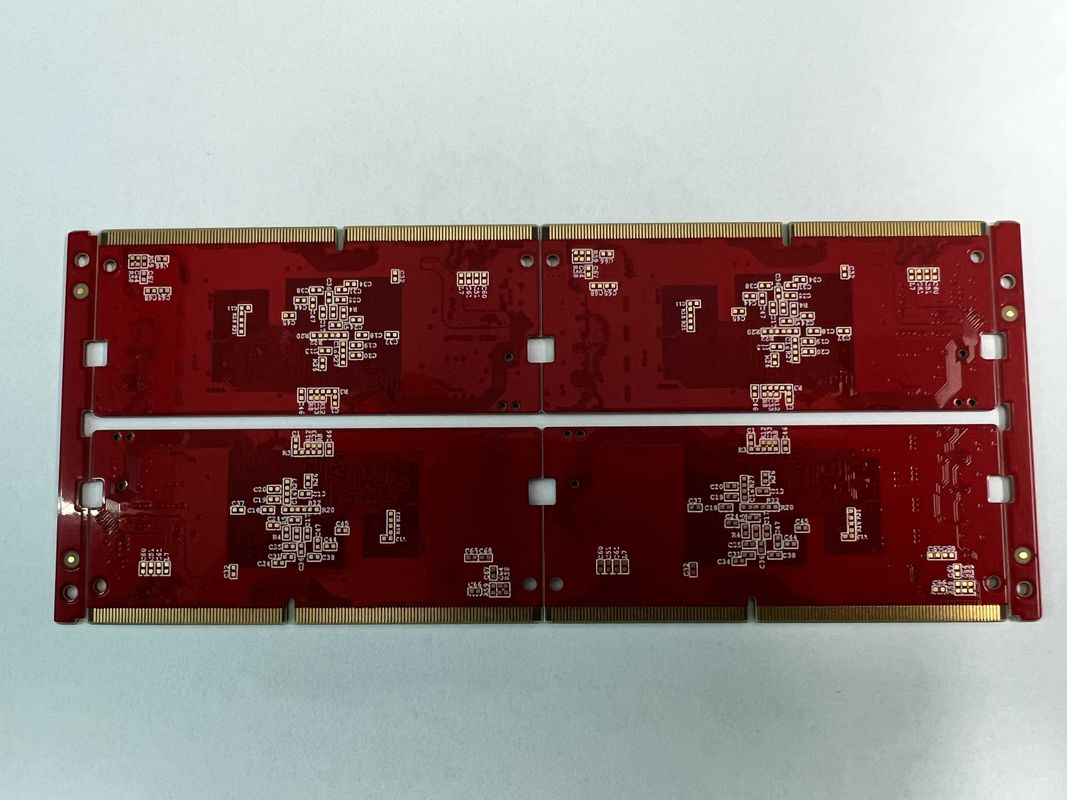

ホワイトシルク HDI プリント回路板 性能と耐久性のために 0.4-3.2mm 厚さ

製品説明:

高密度インターコネクタ (HDI) PCBボードを紹介します 高速性能を必要とする現代電子機器の要求を満たすために設計された革命的な製品ですこの高密度モデルボードは10層で構成されています精度と信頼性を要求する複雑な回路設計に最適です

このHDIPCBボードは,最低0.1mmのバイアサイズで,高密度の相互接続に最適化され,効率的な信号伝送と信号干渉を削減します.高速PCBプロジェクトや DDR4PCBアプリケーションに取り組んでいるかどうかこのボードは優れた性能と安定性を提供するために設計されています

このPCBボードの白いシルク仕上げは あなたの電子デザインに 洗練された触りを加え 機能性を維持しながら 視覚的に魅力的なものにします白いシルクスクリーンによって提供される色のコントラストは,組み立ておよび試験プロセス中に読みやすさと精度を向上させます.

100%の電子テストとX線機能により,このPCBボードは例外ではありません.各ボードは 潜在的な欠陥や不規則性を検出するために 厳格な検査手順を受けています品質管理の高い水準を保証する.

特徴:

• 製品名:HDI PCBボード
• ミンスター: 3/3ミリ
• 最小の穴の大きさ: 0.1mm
• キーワード: 高密度インターコネクタ,DDR4PCB,高速PCB
• ミニ・バイア:0.1mm
• 厚さ:0.4〜3.2mm

技術パラメータ:

応用:

HDI PCBボードは,様々な製品アプリケーションの機会とシナリオのために設計された高品質の製品です.ロジャーズ・コープのガラスエポキシ材料RO4350B Tg280°CとEr<3.48このPCBボードは様々な用途に最適です 表面の仕上げは浸透式で 厚さは0.4mmから3.2mmまで 白いシルク色です

HDIPCBボードの主要な製品アプリケーションの1つは,DDR4PCB設計です.高密度のモデルボードは,正確なトラス幅能力と高速性能により,DDR4アプリケーションに最適です消費電子機器,ネットワークデバイス,または産業機器のために,HDI PCBボードは,DDR4メモリモジュールの要求を満たすことができます.

HDI PCBボードのもう一つの重要なシナリオは高速PCBアプリケーションです.高速信号伝送のための優れた選択になります.通信から航空宇宙システムまで,HDI PCBボードは高周波環境で信頼性の高いパフォーマンスを保証します.

高密度モデルボードや 高速PCBボードが 必要になるプロジェクトですHDI PCBボードは,幅広い製品アプリケーションの機会とシナリオに対応できる汎用的なソリューションです精密な構造,信頼性の高い素材品質, 調整可能な厚さオプションにより, 要求の高い電子設計のためのトップ選択になります.

カスタマイズ:

HDI PCBボードの製品カスタマイズサービス:

厚さ:0.4〜3.2mm

ミンスター: 3/3ミリ

表面: 浸水

内層間隔:0.15mm

キーワード: 高密度インターコネクタ

キーワード: HD SDI 変換器, HDI プリント回路板, HD SDI 変換器

サポートとサービス

HDI PCBボード製品に関する製品技術サポートおよびサービスには,以下の項目が含まれます.

- 製品設置とセットアップの支援

- 技術的な問題解決

- 製品使用とベストプラクティスのガイドライン

- 修理・メンテナンスの提供

- 保証サポートと交換サービス
