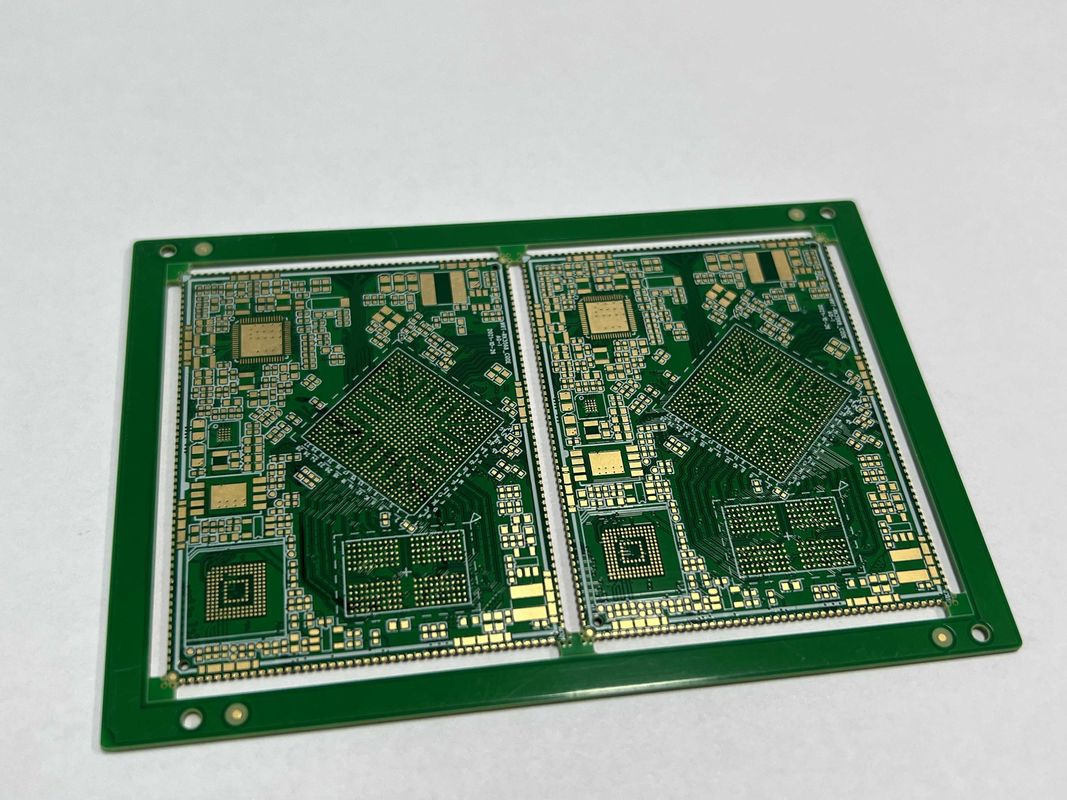

はい,インペデンス制御 HDI PCBボード 半孔と0.15mm最小孔サイズ

はい,インペデンス制御 HDI PCBボード 半孔と0.15mm最小孔サイズ

阻害制御 HDI PCBボード

半孔型HDIPCBボード

0.15mm HDI PCBボード

連絡 ください
引金 を 求め て ください
製品詳細
テスト:
100%Eテスト,X線
厚さ:
0.4-3.2mm
原材料:
FR4 IT180
板の厚さ:
0.2mm-6.00mm (8ミリ~126ミリ)
キーワード:
高密度インターコネクタ
穴の大きさ:
0.1mmレーザードリル
板層:
6-32L
アスペクト比:
10:1
ハイライト:

阻害制御 HDI PCBボード

,

半孔型HDIPCBボード

,

0.15mm HDI PCBボード

支払いと送料の条件
製品説明

製品説明:

高密度インターコネクトPCBとしても知られるHDIPCBは,高速および高周波アプリケーションで例外的な性能と信頼性を提供する印刷回路板の一種です.テクノロジーの進歩によってHDI PCBボードは,従来の PCB に比べてより複雑な設計とより厳しいルーティング要件に対応する能力によりますます人気になっています.電気通信などの産業で広く使用されています.HDI PCBボードは高品質の原材料を使用して製造され,FR4 IT180材料は人気があります.FR4 IT180は,優れた熱性および電気性により知られる炎阻害材料の一種ですこの材料は,HDI PCBボードが現代電子機器の厳しい性能要件を満たすことを保証します.HDI PCB板の主要な特徴の1つは,超細い痕跡とスペースをサポートする能力です3/3mm の最小の痕跡幅と間隔は,これらのボードを高度な精度と信号の整合性を要求する複雑な設計に適しています.この 機能 に よっ て,設計 者 は より 多く の 部品 を より 狭い 領域 に 詰め込む こと が でき ますHDI PCBボードは,通常4~20層の層数で利用可能である.これらのボードの多層構造により,設計者はより小さなフットプリントでより高い回路密度と機能性を達成することができます6-32L のレイヤカウントは,高性能と信頼性を要求するアプリケーションのための複雑な回路の設計に柔軟性を提供します. 10 のアスペクト比:HDI PCB板の設計能力をさらに向上させる高画質比により,細角な部品とバイアスが作られ,ブラインドや埋め込みバイアスなどの先進技術に対応できる.この特徴は,近代的な電子機器の小型化と性能要件を満たすのに不可欠です簡単に言うと,HDI PCB ボードは,高速および高周波の性能を必要とする要求の高いアプリケーションに信頼性と高性能のソリューションを提供します.FR4 IT180素材の使用などの特徴を有する超細い痕跡,多層構造,高面比で,これらのボードは, 最先端技術に依存する産業に適しています. それは通信,航空宇宙,医療機器電子設計における革新と卓越性の基盤を担っています.



特徴:

  • HDI PCB 製造
  • HDI印刷回路板
  • 高速PCBボード
  • 製品名:HDI PCBボード
  • PCB名: 4L 1+N+1 HDIボード
  • 厚さ:0.4〜3.2mm
  • アスペクト比:101
  • 試験:100%E試験,X線
  • 特殊要件:ランプのソケット


技術パラメータ:

厚さ 0.4-3.2mm
原材料 FR4 IT180
層数 4-20 層
キーワード 高密度インターコネクタ
穴の最小サイズ 0.15mm
特別 要求 半孔,0.25mm BGA
PCB名 4L 1+N+1 HDIボード
特別 要求 ランプソケット
板層 6-32L
テスト 100%Eテスト,X線


応用:

高密度モデルボード,HDI PCBボード,HDI PCBの製品使用状況とシナリオ:

高密度インターコネクタ (HDI) PCBボードは,高度な機能と能力により,幅広いアプリケーションで使用できる汎用的な製品です.6~32層の板でこの製品は高密度の回路と複雑な設計を必要とするアプリケーションに最適です

HDIPCBボードの主要な応用シナリオは,コンパクトで高性能な電子機器の需要が絶えず増加している通信業界です.高密度のモデルボードにより,より小さなスペースにより多くのコンポーネントを詰めることができます.スマートフォン,タブレット,ネットワーク機器などのアプリケーションに最適です

HDI PCB のもう一つの重要な応用は 医療分野で 精度と信頼性が極めて重要ですFR4 IT180 原材料の使用により,板は性能と安全性の高い業界基準を満たしています穴の最小サイズは0.15mmで,複雑で精密な回路の作成が可能です.HDI PCBボードを患者監視システムや診断機器などの医療機器に適していること.

さらに,0.2mmから6.00mm (8milから126mil) の幅広いボード厚さオプションにより,HDI PCBボードは,さまざまな産業におけるさまざまな用途に適しています.自動車業界空間が限られている場合,薄板のオプションは,コンパクトで効率的な電子制御ユニットを作成するために使用できます.

結論として,高密度インターコネクタ (HDI) PCBボードは,さまざまな産業で幅広い用途で使用できる多用性があり,高性能な製品です.その高度な機能高層ボード数,FR4 IT180原材料,最小穴の大きさ0.15mm,柔軟なボード厚さのオプションなど高密度回路と精密エンジニアリングを必要とするアプリケーションに理想的な選択になります.



カスタマイズ:

高速PCBボード,高密度モデルボード,DDR4PCBの製品カスタマイズサービス

穴の最小サイズ:0.15mm

試験:100%E試験,X線

阻力制御:はい

ミンスター: 3/3ミリ

穴の大きさ:0.1mmレーザードリル
