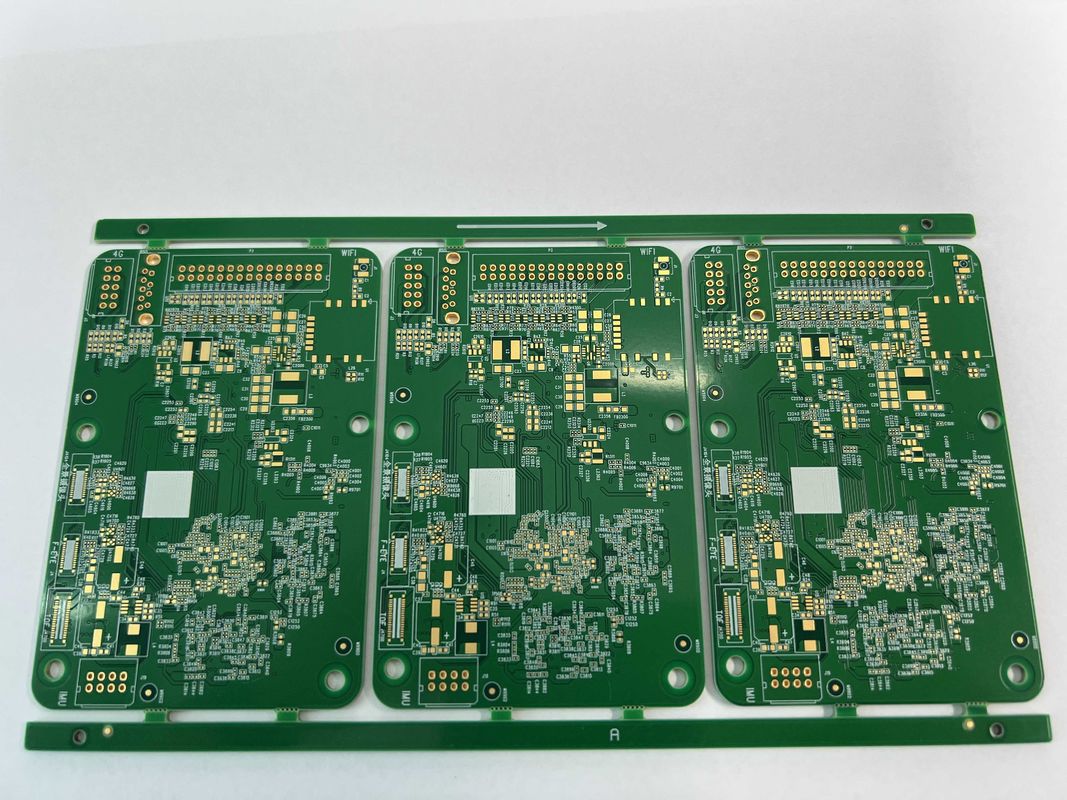

高密度インターコネクタ HDI プリント回路板

製品説明:

高性能の技術と高品質の材料を備えた 革新的な製品ですこの製品は,優れたパフォーマンスと信頼性を要求するアプリケーションに理想的です.

HDI PCBボードの重要な特徴の1つは,安定した信号伝送を保証し,干渉を最小限に抑えるインピーダンスの制御です.高速および高周波アプリケーションのための優れた選択ですDDR4PCBなど

プレートは精密レーザードリルを用いて0.1mmの穴の大きさで構築され,複雑なデザインと緊密な部品配置を可能にします.高密度インターコネクト (HDI) のPCBを作成するためにこのレベルの精度が不可欠です,そのコンパクトなサイズと高いルーティング密度で知られています.

板の厚さは0.2mmから6.00mm (8milから126mil) までの範囲で,HDI PCBボードは設計の柔軟性を提供し,さまざまな形状因子と要件に対応できます.薄くて軽い板が必要なのかこの製品は,あなたの特定のニーズを満たすためにカスタマイズすることができます.

HDI PCBボードは,技術的な仕様に加えて,ランプソケットなどの特殊要件にも対応しています.この機能により,照明部品を簡単に統合できます.照明や視覚指標を必要とする用途に適している.

高品質の原材料,特にFR4 IT180から作られ,HDI PCBボードは優れた熱安定性,機械強度,電気性能を提供しています.電子機器が信頼性と効率性を保ちます困難な状況でも

総合的に見ると,HDI PCBボードは最先端の製品で,先進技術,精密な製造,高品質の材料を組み合わせて 卓越したパフォーマンスを提供しています.DDR4 PCB を設計しているかどうかこの製品は次のプロジェクトに最適です この製品には

特徴:

• 製品名:HDI PCBボード
• 特別要求:0.25mm BGAの半孔
• 阻力制御:はい
• PCB名: 4L 1+N+1 HDIボード
• 特殊要件:ランプのソケット
• 層数: 4-20 層

技術パラメータ:

応用:

レーザードリル技術によって達成された 0.1mm の穴の大きさは HDI PCB ボードが複雑な設計と複雑な回路に対応することを可能にします高度な電子機器やシステムに適していることFR4 IT180 を原材料として使用することで,板の耐久性と性能がさらに向上し,厳しい環境で長期にわたる安定性を保証します.

4~20層の層数で,HDI PCBボードは設計と機能の柔軟性を提供し,コンパクトおよび大規模アプリケーションの両方に適しています.これらのボードの高密度接続により信号の整合性が向上し,電磁気干渉が減少します高速PCBのアプリケーションにとって不可欠です.

"高密度インターコネクタ"のようなキーワードは,HDI PCBボードの本質を正確に記述し,電子システムにおける複雑なインターコネクションをサポートする能力を強調します.これらのボードは高速データ処理を必要とするシナリオで使用するために理想的です電気通信,航空宇宙,自動車,産業自動化など

高性能コンピューティングシステムです. HDIPCBボードは,必要な性能,信頼性,,進歩した機能は,現代技術の要求に応えており,様々な製品開発プロジェクトにおいて不可欠な要素となっています.

カスタマイズ:

HDI PCB 製品では,お客様の特定の要求を満たすカスタマイズ可能なサービスを提供します.

アスペクト比:101

層数: 4-20 層

原材料 FR4 IT180

ミンスター: 3/3ミリ

試験:100%E試験,X線

サポートとサービス

製品技術サポートおよびHDI PCBボード製品に関するサービスには,以下が含まれます: - HDI PCBボードに関連するあらゆる問題に関する専門技術サポート.- 板の設置と操作のトラブルシューティング支援- 最適なパフォーマンスを確保するための定期的なソフトウェア更新とパッチ - HDI PCBボードの寿命を延長するための修理および保守サービス- 製品の能力を最大化するために,ユーザーのためのトレーニングリソースとドキュメント.
