HDI PCBボードは,高品質の印刷回路ボードで, 現代の電子機器の高い要求を満たすために特別に設計されています.この製品は,高密度の相互接続と正確なインペダンス制御を必要とするアプリケーションに最適です.
HDI PCBボードの主要な特徴の一つは,ランプソケットに対する特殊な要件です.この機能は,ランプの簡単かつ安全な接続を可能にします.信頼性が不可欠な照明アプリケーションに優れた選択になります.
高品質のFR4 IT180原材料を用いて製造された HDI PCBボードは,卓越した性能と耐久性を有します. FR4 IT180材料は,優れた熱性および電気性を持っています.電子機器の幅広い用途に適している.
厚さ0.4mmから3.2mmの HDI PCBボードは,構造的整合性を維持しながら設計に柔軟性を提供します.性能を損なうことなく,コンパクトで軽量なデザインを可能にします.
高密度インターコネクタ (HDI) PCBとして,この製品は複雑なレイアウトと高い信号密度を必要とするアプリケーションに最適化されています.製造過程で使用される先進的な技術により,より狭い経路とより小さな経路が可能になりますよりコンパクトで効率的なPCB設計をもたらします.
阻力制御は,HDI PCBボードの重要な側面であり,一貫した信号完整性を確保し,信号損失を最小限に抑える.この機能は,信号の正確性が極めて重要な高速デジタルアプリケーションに不可欠です.
HDI PCB 製造に関しては,この製品は,その精度と信頼性によって顕著です.専門的な製造プロセスには,銅の相互接続の複数の層,マイクロビヤが含まれます.,高密度な相互接続を最小限の信号干渉で達成するために,先進的なルーティング技術.
HDI PCBボードは,高密度PCBソリューションを必要とする要求の高いアプリケーションのために設計されたトップラインの製品です.電気通信などの産業にとって理想的な選択です自動車,航空宇宙,消費者電子機器
| 原材料 | FR4 IT180 |

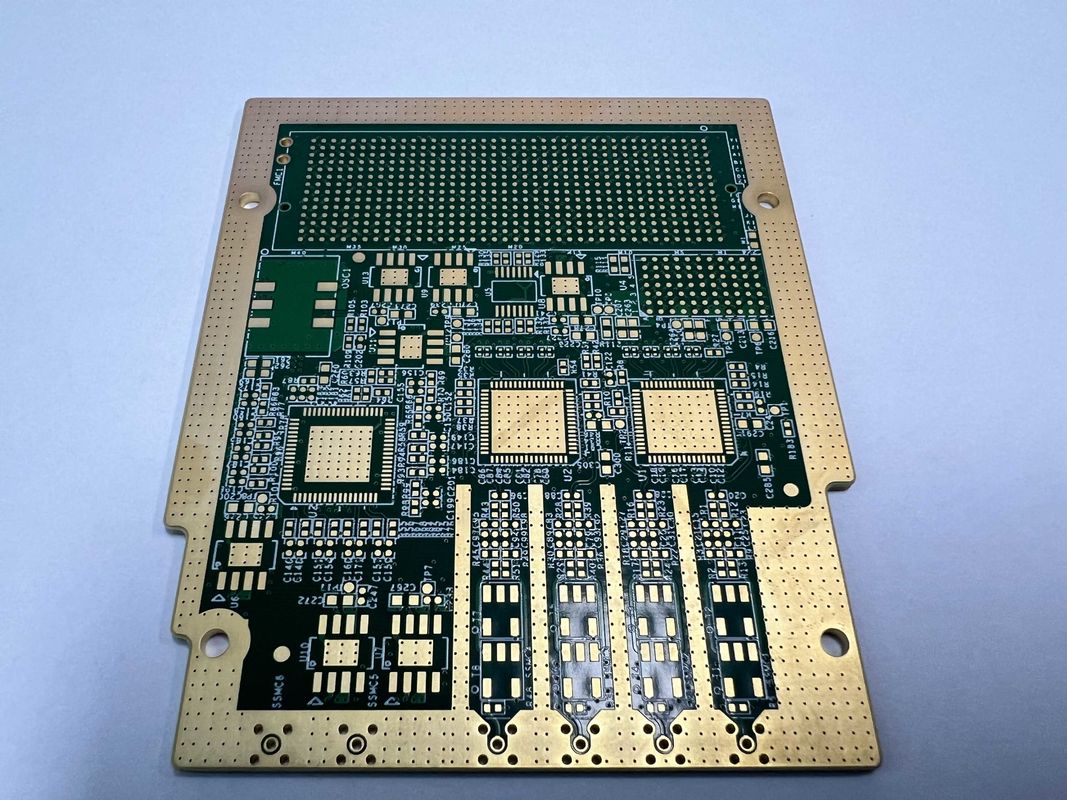

| PCB名 | 4L 1+N+1 HDIボード |
| ミンス トレース | 3/3ミリ |
| 厚さ | 0.4-3.2mm |
| 層数 | 4-20 層 |
| 板の厚さ | 0.2mm-6.00mm (8mil-126mil) |
| 特別 要求 | 半孔,0.25mm BGA |
| 特別 要求 | ランプソケット |
| テスト | 100%Eテスト,X線 |
| 穴の最小サイズ | 0.15mm |
HDIプリント回路板は,高密度の相互接続アプリケーションのために設計された高度に専門化された回路板です.これらのボードは,先進技術と優れた性能で知られています幅広い製品アプリケーションやシナリオに最適です.
HDIPCBボードの一般的な用途は,HD-SDIコンバーターの製造です.これらの変換器は,最適な信号伝送と最小限の信号損失を保証するために高密度の相互接続を必要とします.最小の痕跡幅3/3mmとレーザードリルの穴の大きさは0.1mmで,HD-SDIコンバーターのインピーデンス制御要件を満たすのに最適です.
HDI PCBボードのもう一つの重要なアプリケーションシナリオは高速通信システムです.これらのシステムは,特に高周波で信号の完整性を維持するために正確なインピーダンスの制御を必要とする..HDIPCBボードの先進技術により,最小穴の大きさは0.15mmで高速通信アプリケーションで信頼性の高いパフォーマンスを保証します.
さらに,HDI PCBボードは,信頼性と性能が重要な航空宇宙および防衛産業で広く使用されています.これらのボードが提供する高密度インターコネクトは,コンパクトな設計と高い信号完整性を必要とするアプリケーションに適しています.
要するに,HDI PCBボードの特徴は,最小の痕跡幅,穴の大きさ,インピーダンスの制御などで,さまざまな製品アプリケーションとシナリオに汎用性があり,適しています.HD-SDI変換器の製造に関わらず高速通信システムや航空宇宙や防衛アプリケーションでは,HDI PCBボードは優れた性能と信頼性を提供します.
