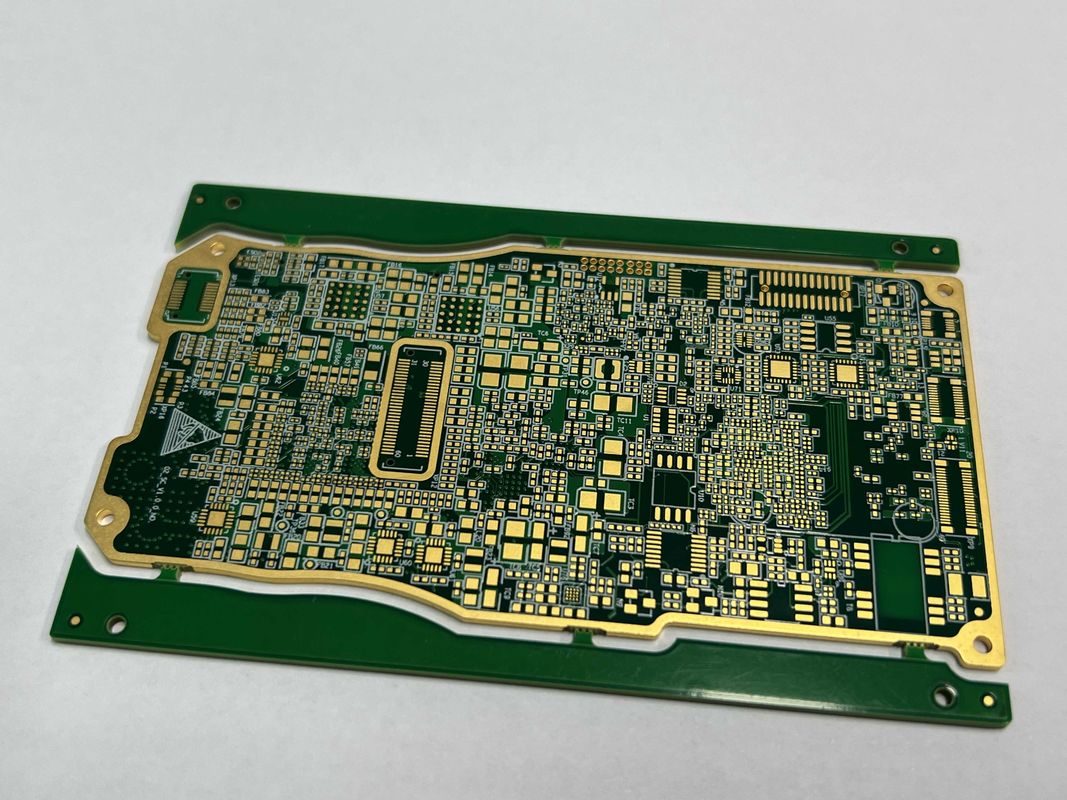

高密度インターコネクタ 高速PCBボード 最小穴サイズ0.15mm

製品説明:

HDI PCBボードは高密度インターコネクトアプリケーション用に設計された最先端製品で,卓越したパフォーマンスと信頼性を提供しています. 面比は10です:1このボードは,複雑なルーティングと相互接続スキームを必要とする高度な電子設計に最適化されています.

厚さ0.4mmから3.2mmの範囲で製造された HDI PCBボードは,様々な設計要件に柔軟性を提供します.幅広い電子機器やシステムとの互換性を確保するこの汎用的な厚さ範囲は,特定のプロジェクトのニーズに合わせてカスタマイズし,適応できるようにします.

HDI PCBボードの特徴の一つは,厳格なテストプロトコルです.各ボードは,品質と信頼性を保証するために100%のEテストとX線検査を受けます.この厳格なテストプロセスは,最高水準のボードのみが顧客に提供されることを保証します業界で最も厳しい要求を満たしています.

卓越した性能とテストに加えて,HDI PCBボードはランプソケットの設置などの特殊要件にも対応しています.この特殊な機能は,ボードの機能性を向上させる特殊な照明部品や構成を必要とするアプリケーションに最適です.

HDI PCBボードの主な利点は,高密度のインターコネクタ機能であり,複雑なインターコネクションとコンパクトな設計を必要とするアプリケーションに好ましい選択となっています.部品のシームレスな統合を可能にする性能と空間効率の最適化につながります

高解像度SDI変換機,HDIPCB製造プロセス,または高密度モデルボードで使用されるものHDI PCBボードは,複雑な電子設計のための信頼性と効率的なソリューションとして顕著です特殊な要求との互換性,および高密度のインターコネクタ機能を含む10:1のアスペクト比,汎用的な厚さ範囲,厳格なテスト手順,要求の高いアプリケーションのトップ選択になります

特徴:

• 製品名:HDI PCBボード
• キーワード: 高密度インターコネクタ
• 板の厚さ: 0.2mm-6.00mm ((8mil-126mil)
• PCB名: 4L 1+N+1 HDIボード
• 厚さ:0.4〜3.2mm
• 検査:100%Eテスト,X線

技術パラメータ:

応用:

高速PCBボードは 電子機器やアプリケーションの幅広い分野で不可欠な部品です高密度で高度な機能により,ますます普及しています.HDI PCBボードは,卓越した性能と信頼性を提供する最先端製品であり,様々な産業用アプリケーションに最適です.

HDI PCBボードの重要な特徴の一つは,最小穴の大きさは0.15mmで,コンパクトな設計と複雑な回路を可能にします.これは,小型化の高水準を必要とする製品に適しています.スマートフォン,タブレット,ウェアラブルデバイスなどです

最低の線幅と3/3ミリ間の間隔で,HDI PCBボードは高速信号をサポートできる.迅速なデータ伝送と信号完整性を要求するアプリケーションに最適化この属性は,性能が重要な通信,航空宇宙,自動車などの産業にとって特に有益です.

HDI PCBボードは4~20層の層数で利用可能で,設計に柔軟性があり,さまざまなプロジェクト要件に応えるスケーラビリティを提供します.複雑なネットワークデバイスであれ 洗練された医療機器であれ, HDI PCBボードは,さまざまなアプリケーションのニーズに簡単に対応できます.

ランプソケットなどの追加機能を必要とするアプリケーションでは,HDI PCBボードは特定の要件を満たすためにカスタマイズできます.幅広いコンポーネントや周辺機器との互換性を確保するこの汎用性により,照明,自動車,産業自動化などの産業にとって汎用的な選択になります.

6層から32層までのボード層のオプションにより,HDI PCBボードは複雑な回路設計と高密度の相互接続に対応できます.高度な電子機器やシステムに適している堅牢な構造と高性能の機能により,精度と効率性を要求する要求の高いアプリケーションに信頼性の高い選択になります.
