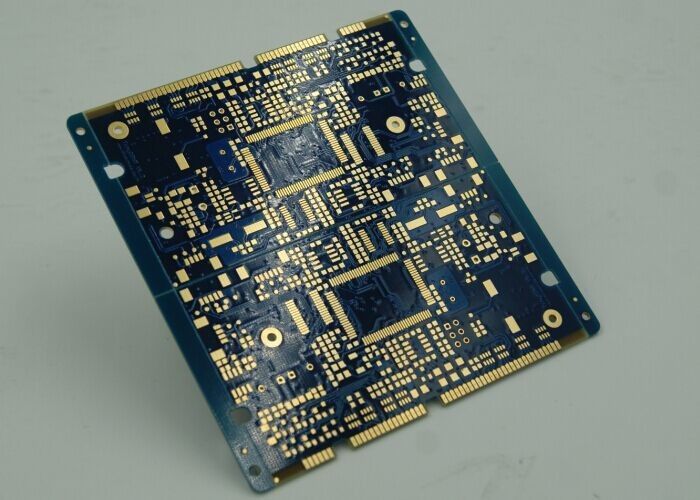

FR4 IT180 原材料 HDI PCBボード 薄痕3/3ミリと0.2mm-6.00mm 8mil-126mil板厚さ

製品説明:

私たちのHDIPCBボードは,0.2mm-6.00mm (8mil-126mil) のボード厚さを備えており,幅広いアプリケーションのための汎用的なオプションです.ボード層オプションは6-32層から,様々な設計の要件を満たす柔軟性.

高速PCBボードは,インピーダンスの制御により,信号が損失や歪みなく送信されることを保証します. また,ボードには0.1mmのレーザードリルホールサイズが含まれています.穴を正確に掘り出せる.

最小の痕跡幅と間隔は 3/3ミリです 高密度の設計に最適です板に配置されるより多くの部品を許可する小さな痕跡幅と距離コンパクトなデザインに最適です

私たちの高速PCBボードは,電信,航空宇宙,医療機器,自動車電子機器を含む幅広いアプリケーションに適しています.品質と信頼性の最高水準を満たすように設計されています.

高速通信と信号の整合性を要求するあらゆるプロジェクトに最適です 高密度設計,精密な掘削,様々な用途に理想的なソリューションです.

特徴:

• 製品名:HDI PCBボード
• アスペクト比:101
• 穴の大きさ:0.1mmレーザードリル
• 層数: 4-20 層
• PCB名: 4L 1+N+1 HDIボード
• 検査:100%Eテスト,X線
• 特徴:
  • 高密度PCB
  • DDR4 PCB
  • 高級 10:1 図面比
  • 0.1mm レーザードリルの穴の大きさ
  • 4-20 層数
  • 4L 1+N+1 HDIボード
  • 100%の電子検査とX線検査

技術パラメータ:

応用:

HDI PCBボードは,幅広いアプリケーションで使用するように設計された高品質の印刷回路ボードです.このボードは,特に高速信号と作業するように設計され,HD SDI変換機などのアプリケーションで使用するのに理想的です.

板は4層から20層までの層数で入手可能で,高品質のFR4 IT180原材料で作られています.これは板の耐久性と信頼性を保証します.厳しい環境でも.

HDI PCBボードの主要な特徴の1つは,半孔と0.25mm BGAの特別な要求です.これは,スペースがプレミアムであるアプリケーションで使用するのに理想的です.高い精度が必要とする場合.

高速の機能に加えて,HDI PCBボードは,ランプソケットなどの特殊要件を満たすために設計されています.これは,幅広いアプリケーションに理想的な選択になります.産業を含む自動車用や医療用

HDI PCBボードは 6 から 32L の層数も用意されています.これは,幅広いアプリケーションで使用できるということです.シンプルな消費電子機器から複雑な工業機器まで.

総合的には,HDI PCBボードは高品質で信頼性の高い印刷回路ボードで,幅広い用途で使用するのに理想的です.工業用機器のためのHD SDI 変換器や高速PCBを設計しているかどうかHDI PCBボードが理想的な選択です
