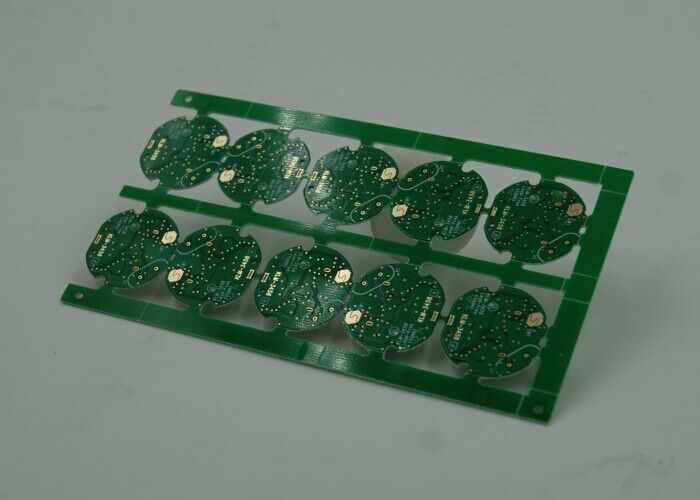

4L 1 N 1 HDI 板 特別要求 半孔 HDI プリント回路板 パーソナライズされたニーズと10 1 側面比

製品説明:

6~32層のHDIボードは 優れた性能と信頼性を 提供しています 10:1の相比で 市場にある他のモデルと 区別されています最も複雑な設計でも 簡単に処理できるようにプレートのインピーデンス制御により,最適な接続のために正確な信号伝送を可能にします.

高性能なソリューションを探している人にとって 完璧な選択です 最も要求の高いアプリケーションでも対応できます高密度モデルボードを設計しているかどうか4L 1+N+1 HDIボードが理想的な選択です

特徴:

• 製品名:HDI PCBボード
• 穴の最小サイズ:0.15mm
• 検査:100%Eテスト,X線
• ミンスター: 3/3ミリ
• 特殊要件:ランプのソケット
• 原材料 FR4 IT180
• 製品タイプ:高速PCB
• 適用: HD SDI 変換器

技術パラメータ:

この高密度モデルボードは,HDI PCB製造技術を使用して製造される高密度PCBの一種です.

応用:

HDI PCBボードは,小型化が非常に必要とされるシナリオで使用するのに理想的です. サイズが小さく密度の高いインターコネクトがあるため,スマートフォンやタブレットなどの小さな電子機器で使用するのに最適ですその10:1の相比は,高い精度を必要とするアプリケーションに優れた選択になります.

HDI PCBボードは,6層から32層までの幅広いボード層構成に対応するように設計されています. これにより,さまざまなアプリケーションで使用できる汎用的な製品になります.穴の最小サイズは0です.15mmは高密度のインターコネクションを必要とするアプリケーションで使用するのに理想的です

HDI PCBボードの主な利点の1つは,小さな形状で高密度インターコネクションを提供できる能力です.これは,医療機器などのアプリケーションで使用するために優れた選択になります高い信頼性と効率性により,自動車システム,産業制御システム,電気通信機器.

簡単に言うと,HDI PCBボードは,幅広い用途に適した非常に汎用的な製品です.高い信頼性と効率性により,電子機器で使用するのに優れた選択肢です医療機器,航空宇宙および防衛システム,自動車システム,産業制御システム,および通信機器

カスタマイズ:

私たちのHDI PCBボード製品ラインは,お客様の特定のニーズを満たすためにさまざまなカスタマイズサービスを提供しています.ボード厚さのオプションは0.2mm-6から範囲です.00mm (8mil-126mil) と,我々は,半穴や 0 のような特別な要求に対応することができます.25mm BGA. さらに,私たちのボードは10:1の側面比があり, 4-20層から層数とボード層オプションを6-32Lから範囲にすることができます.私たちはあなたの要求に合うようにカスタマイズサービスを提供することができます.

サポートとサービス

HDI PCBボード製品には,以下の技術サポートとサービスが付属しています.

- 専門技術援助と相談

- 製造可能な設計の見直し

- 試験可能性審査のための設計

- 品質保証試験と検査

- PCBの組み立てと試験

- PCBの再加工及び修理サービス

- カスタムパッケージングと輸送ソリューション
