このボードの重要な特徴の1つは,ランプソケットを収納する能力であり,これは他の多くのPCBボードが満たせないユニークな要件です.これは,高密度モデルボードを照明アプリケーションに理想的にするほかにも
HDIPCBボードには 最小0.15mmの穴の大きさがあります プロジェクトではさらに精度と精度を高めることができます必要な結果をもたらすことを 信頼できます妥協することなく
高密度モデルボードは,4~20層の層数と6~32Lの板層オプションで提供されています.この柔軟性は,あなたの特定のニーズに最適な構成を選択することができます必要な性能と機能を 提供します
さらに このボードの画質比は 印象的な10です1この比率により,ボードは最も要求の高いアプリケーションでも最高のパフォーマンスを発揮できます.
高密度モデルボードは 高性能で信頼性の高い PCBボードを探している人にとって 完璧な選択です印象的な仕様と柔軟性幅広い用途の理想的な選択になります

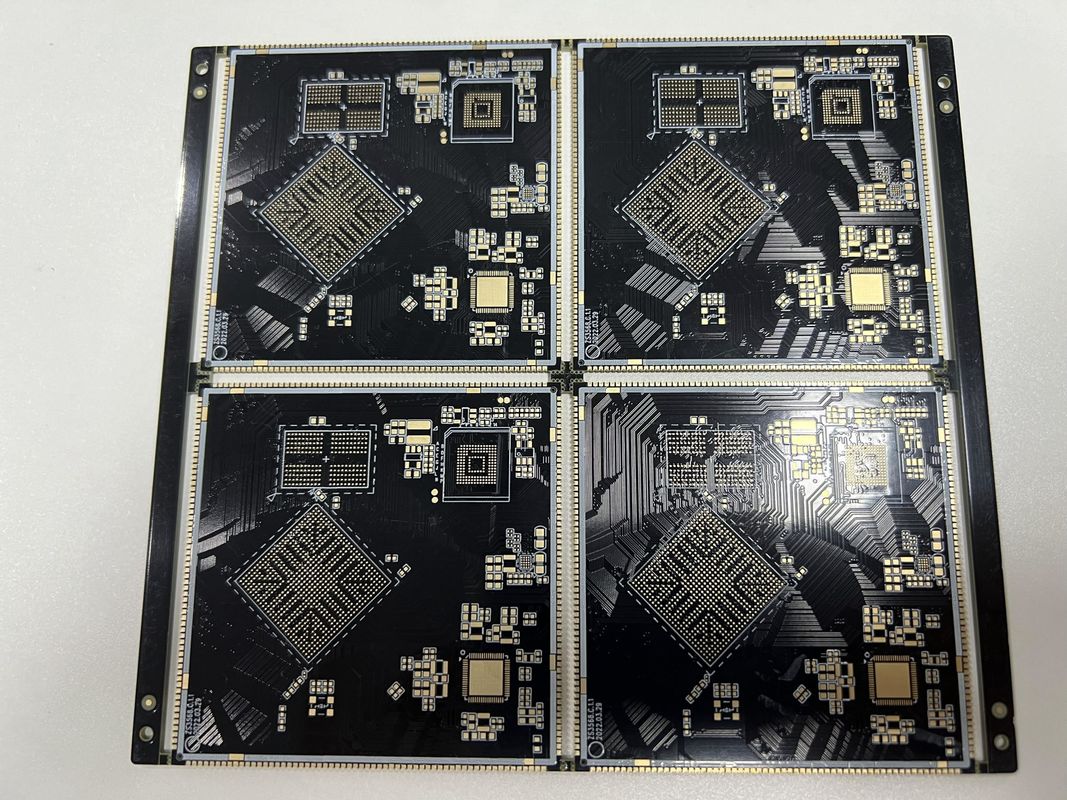

| PCB名 | 4L 1+N+1 HDIボード |
| 厚さ | 0.4-3.2mm |
| キーワード | 高密度インターコネクタ |
| 特別 要求 | 半孔,0.25mm BGA |
| 特別 要求 | ランプソケット |
| アスペクト比 | 10:1 |
| テスト | 100%Eテスト,X線 |
| 穴の最小サイズ | 0.15mm |
| 阻力制御 | そうだ |
| 穴の大きさ | 0.1mmレーザードリル |
高密度モデルボードで 高速PCBとHDIPCBの用途に適しています
私たちのHDIプリント回路板 (PCB) は 高密度な相互接続を 機能性を向上させ 複雑な電子アプリケーションに最適化しています3/3ミリリットルの最小の痕跡を収納できるまた,ランプソケットの追加を含む,お客様の特定のニーズに合わせたカスタマイズサービスを提供しています. 私たちのHDI PCBボードは4-20層で利用可能で,最小の穴の大きさは0です.15mm今日,あなたのカスタマイズされたHDI PCBボードのために私たちと連絡してください!
私たちのHDI PCBボード製品は,当社の顧客がそのパフォーマンスに満足していることを保証するために,包括的な技術サポートとサービスが付属しています.私たちの技術サポートチームは,製品設置と使用に関するすべての質問に答えるために利用可能です問題を特定して解決するために トラブルシューティングサービスを提供しています
また,破損または機能不良の HDI PCB ボードの修理サービスを提供しています.私たちの修理サービスは,製品との問題を診断し,修復するために訓練されている経験豊富な技術者によって実行されます.
また,HDI PCB 板の特定の要求を持つ顧客のためにカスタマイズサービスを提供しています.独自のニーズを満たすカスタマイズされた製品を設計し,製造するために,エンジニアのチームと協力することができます.
全体として,我々は,私たちの顧客が私たちのHDI PCBボード製品から最大限に活用できるようにするために,優れた技術サポートとサービスを提供することにコミットしています.
問い合わせを直接私たちに送ってください.
