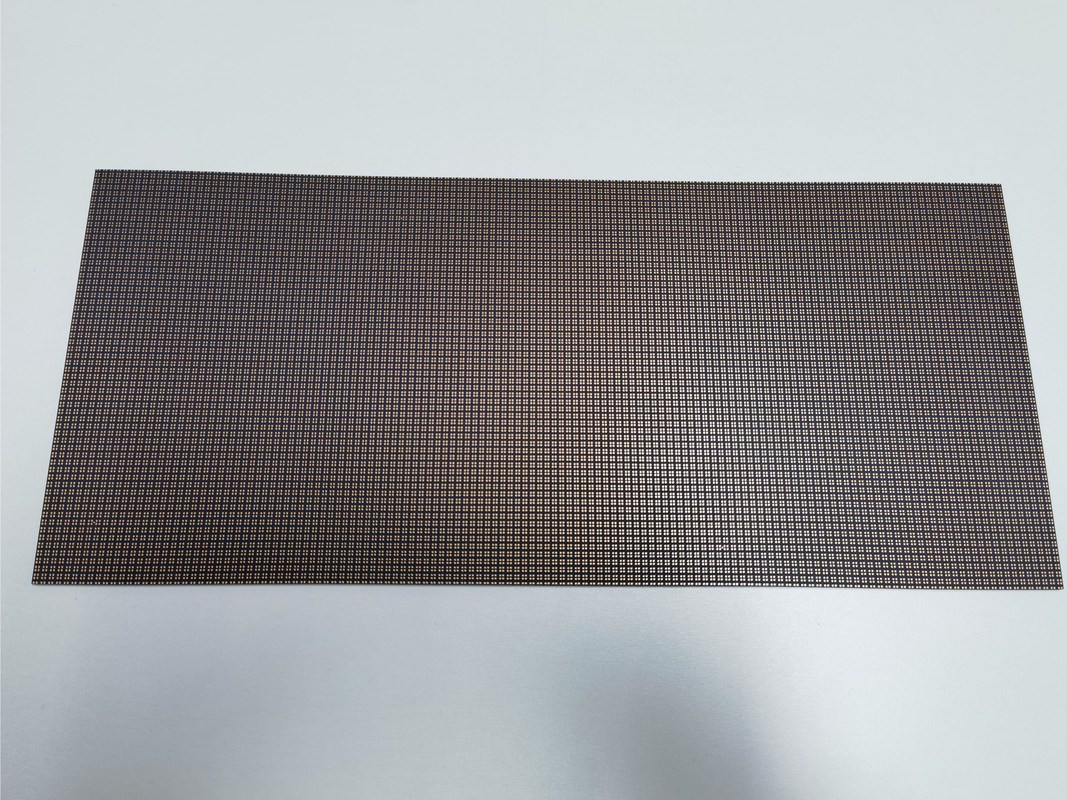

高密度インターコネクタ HDI PCBボード P1.25 LEDディスプレイ インダース 6-32L

製品説明:

HDI (高密度インターコネクタ) PCBボードは 印刷回路板 (PCB) の製造分野における技術的な驚異です複雑な性能を重視するアプリケーションの幅広い用途に適した高級機能HDI PCB 製造プロセスは,単位面積あたりより多くのコンポーネントを持つボードを製造するための先進的な技術と,電気性能と信頼性の向上を組み込む.この製品概要は,私たちのHDI PCB製品の属性と利点に深入する洗練された電子機器にとって模範的な選択となる重要な特徴を強調します.

HDIPCBの特徴の一つは 印象的な10のアスペクト比です1この高アスペクト比は,より細い線とスペース,そして高密度の部品配置に不可欠な小さなバイアスを備えた PCB を生産する我々の能力を示しています.この機能は,性能を損なうことなく小型化を要求する現代電子機器に特に有益ですこの大きさのアスペクト比を利用することで 私たちのHDI PCBは より高度なICパッケージを 足跡を小さくすることができます

HDIPCBの質をテストし 保証する際には 石も残さない 内部層の整合性を検証するために 板ごとに100%の電子テストとX線検査が行われます特にHDIPCBの不可欠な部分であるマイクロバイアスこの包括的なテストプロトコルは すべてのボードが我々の厳格な品質基準を満たしていることを保証します顧客に信頼性の高い製品を提供することで.

3/3ミリ (線幅3ミリと距離3ミリ) の最小の幅と距離を誇っています. この細線技術により高密度ルーティングが可能になります.複雑なシステムで使用されている痕跡や空間の小型化は電子機器の全体的な性能と直接関連しています信号伝達速度が速く,クロストークや干渉が少なくなる.

私たちのHDIPCBの汎用性は 6層から 32層までの幅広いボード層によって示されていますこの柔軟性により,PCBはあらゆるアプリケーションの特定のニーズに合わせてカスタマイズできます.シンプルなデバイスから最も複雑なシステムまで,複数の層のアプローチにより,より多くの機能が単一のユニットに統合されやすくなります.ボード上の不動産を最適化し,よりコンパクトで効率的な電子機器の作成を可能にします.

激光ドリリング技術のおかげで 0.1mm くらいの穴の大きさです 激光ドリリングされたマイクロビアは特殊な精度と信頼性を備えた複数の層の接続を可能にしますこのマイクロバイアスは,ボードのサイズを小さくしながら,高度に複雑な回路の構築を可能にします.高速信号伝達と小型化を必要とする現代電子機器にとって不可欠です.

10の卓越したアスペクト比率を提供しています 10の卓越したアスペクト比率を提供しています13/3ミリルの微小な痕跡能力 6から32の板層の幅広い範囲と 0.1mmのレーザードリル小穴のマイクロバイア.これらの特徴が集まって 私たちのHDIPCBを業界における ゴールドスタンダードにしています密度,信頼性,小型化が最重要である様々な高性能アプリケーションに適しています.私たちの製品が先端なエンジニアリングと製造の卓越性を証明しています電子機器産業の需要に合わせて

特徴:

• 製品名:HDI PCBボード
• 厚さ:0.4〜3.2mm
• ミンスター: 3/3ミリ
• 試験:100%電子試験,X線
• 原材料 FR4 IT180
• 特殊要件:ランプのソケット
• 高密度モデルボード
• HDI PCB
• HDI PCBボード

技術パラメータ:

応用:

HDI PCBボードは 6-32L 板層の汎用的な範囲を誇っており,スペースと重量が考慮される高級電子機器の主要な選択です.このような高速PCBは,高性能の電気特性と結合した密度の高い部品配置を必要とするアプリケーションに不可欠です100%の電子テストとX線認証により,これらのHDIプリント回路板は信頼性と機能性を保証し,重要な環境や高リスク環境に最適です.

このHDIPCBの特徴の一つは 印象的な10:1の長相と 最小の0.15mmの穴の大きさです高精度な相互接続と小型化バイアスを要求するアプリケーションにとって,これらの仕様は極めて重要です半孔と0.0 のような特殊な要求機能が使用されます.25mm BGAは,さらに,これらのボードを微細なピッチのコンポーネントを持つ洗練された電子組成物への統合を可能にする.

医療機器,航空宇宙機器,軍用ハードウェアを含むが,これらに限定されない,これらのHDI印刷回路板のアプリケーションの機会は広大です一貫したパフォーマンスと信頼性が交渉できない場合HDI技術は,特にスマートフォン,タブレット,ラップトップなどの携帯消費電子機器で輝いています.より強力な装置が増加し続けていますこれらのシナリオでは,高速信号伝達とスペース節約のアーキテクチャのためのHDI PCBの能力が広く利用されます.

さらに,HDI PCBボードは,特に電気自動車や先進運転支援システム (ADAS) の自動車用途にも適しています.複数の機能を小さなスペースに統合することがますます一般的です信頼性の高い電気特性と高密度の相互接続能力は,安全性と効率性を確保するためにこれらのシナリオにおいて極めて重要です.

機械が高度な制御システムを要する産業環境ではHDI PCBの堅牢な設計と試験体制は,自動化と制御に必要な精度を確保しながら,工業環境の厳しい条件に耐えられるようにします高面比と半孔のような特殊な機能は,ハイテク産業用アプリケーションのユニークなニーズに対応し,さまざまな機器にシームレスな統合を可能にします.

高速,高密度,高圧電池,高圧電池,高圧電池,高圧電池,信頼性も重要です設計の適応性は,消費者電子機器から高需要の産業用アプリケーションまで,さまざまな機会とシナリオで使用することを可能にします.

カスタマイズ:

高密度インターコネクタ (HDI) のPCBボード製品を探索します. 高度な電子アプリケーションの洗練された要求を満たすために設計されています.高性能の信頼性のために設計されていますHD SDI 変換システムや DDR4 PCB アプリケーションを含む幅広いテクノロジーをサポートする.

総合的なテストプロトコルにより 私たちはすべての HDI PCB ボードが 100% E-テストとX-RAY 検査を受けることを保証します 最高品質と欠陥のないパフォーマンスを保証するために

製品カスタマイゼーションサービスは 4-20層から様々な複雑性と機能に対応します さらに複雑なデザインでは6-32Lのボードレイヤーを提供します最も厳しい HDI 要求に応える.

すべてのHDIPCBボードは 標準的な機能として阻害制御が付属しており 信号の完整性と 設計全体で一貫した電気性能を保証します

サポートとサービス

HDIPCBボードは,従来のPCBよりも高い回路密度を必要とする高度な電子アプリケーションに対応するように設計された高密度の相互接続印刷回路ボードです.私たちの製品技術サポートとHDIPCBボードのためのサービスは,私たちの製品とのあなたの経験がシームレスで効率的であることを保証することに専念しています.

技術支援サービス:

• トラブルシューティング アシスト: 私たちの専門家のチームは,あなたのHDI PCBボードで遭遇する問題を診断し解決するのに役立ちます.
• 製品ドキュメント:詳細な仕様,インストールガイド,ユーザーマニュアルを含む包括的なドキュメントを提供し,HDI PCBボードの正しい使用を容易にします.
• 設計ガイドライン:PCB設計プロセスを支援するために,私たちはHDIPCBボードのパフォーマンスを最適化するのに役立つ特定の設計ガイドラインを提供しています.
• 機能とパフォーマンスの向上のために,HDI PCBボードが最新のファームウェアアップデートで更新されていることを確認します.

サービス義務:

• 品質保証:当社のHDI PCBボードは,業界で最も高い基準を満たすために厳格なテストと品質チェックを受けます.
• 技術的な問い合わせへの対応: 潜在的な障害を最小限にするために,技術的な問い合わせに対して迅速な対応を約束します.
• 修理サービス: HDI PCB ボードが修理が必要な場合は,効率的な修理サービスを提供し,ボードを最適な状態に戻します.
• 専門的なコンサルティング: 私たちの経験豊富なチームは,あなたのHDI PCBボードアプリケーションに関する情報に基づいた決定を支援するために専門的なコンサルティングサービスを提供することができます.

私たちの目標は,あなたのHDI PCBボードがあなたの期待に応え,それを超えることを保証するために,例外的なサポートとサービスを提供することです.さらなる援助のために,私たちの連絡先サポートページを参照してください.
