| 属性 | 価値 |
|---|---|
| アスペクト比 | 10:1 |
| 板層 | 6-32L |
| キーワード | 高密度インターコネクタ |
| 穴の大きさ | 0.1mmレーザードリル |
| ミンス トレース | 3/3ミリ |
| 特別 要求 | 半孔,0.25mm BGA |
| Pcb名 | 4L 1+N+1 HDIボード |
| 層数 | 4-20 層 |
| 原材料 | FR4 IT180 |
| テスト | 100%Eテスト,X線 |

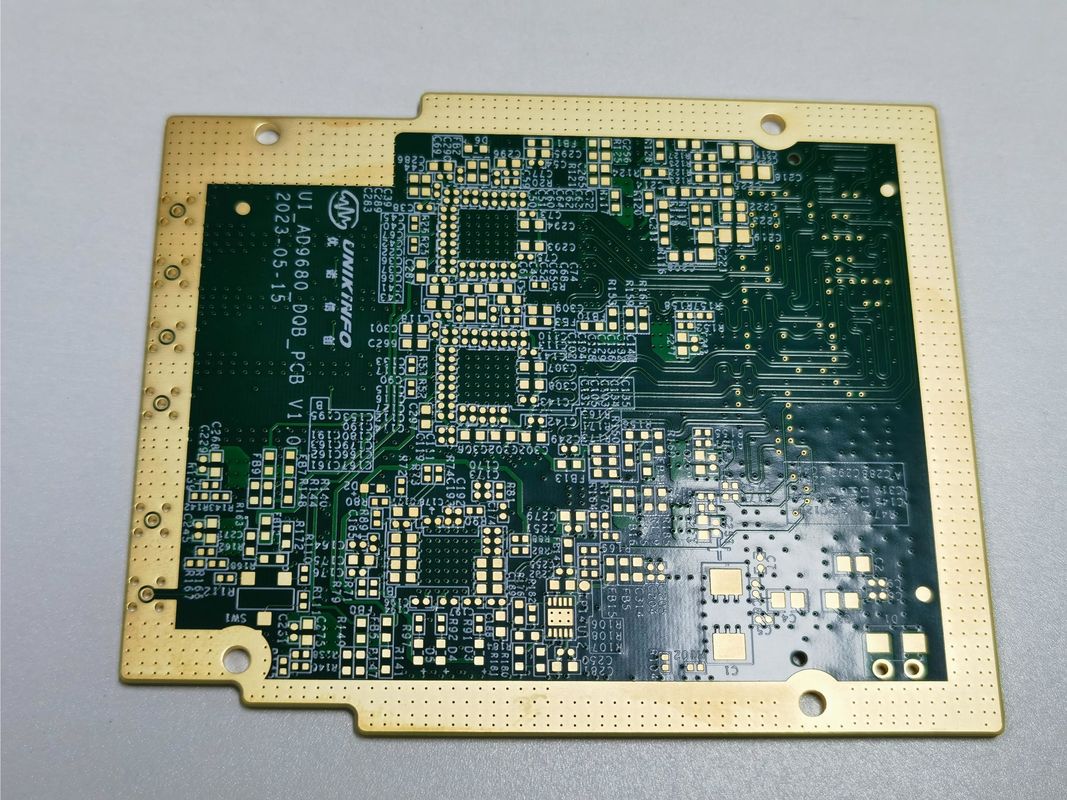

HDI印刷回路板 (PCB) は,回路密度を高め,デバイスの小型化を促進し,現代の電子機器の最前線に立っています.これらのボードは,精度と高レベルの機能のために設計されています議論されている特定のHDI PCBボードは,さまざまなアプリケーションの要求に応えるように調整されており,6Lから32Lまでのボード層と10の側面比を収容する能力があります:1.
高密度モデルボードは,サーバー,ラップトップ,コンピュータなどに組み込まれています.スマートフォンでは 高速PCBボードの必要性が 急速なデータ処理と熱消耗の必要性を扱うのに不可欠ですHDI PCBのコンパクトで効率的な設計により,性能に妥協することなく,よりスリームな製品構築が可能になります.
通信分野では,これらのボードは高速信号伝送能力のために広く使用されています.ルーター,スイッチ,安定性と効率性を確保するために,HDI PCBに依存している0.15mm の最小の穴の大きさによって提供される精度は,高密度の相互接続が信頼性と効率性を保証します.重要な通信インフラストラクチャの接続性を維持するために不可欠です.
ランプソケットの統合などの特殊要件は,HDI PCBボードの多用性の証でもあります.この機能は,空間が非常に重要なLED照明システムやスマート照明ソリューションに特に有用ですHDI PCBはこれらのシステムとシームレスに統合できます現代の照明技術に必要な複雑な電子部品とコネクタのための堅牢な基盤を提供します.
100%の電子テストとX線検査を含む厳格なテストプロトコルによって HDI PCBの信頼性がさらに確保されます.これらの試験方法は,すべてのボードが,あらゆるアプリケーションに導入される前に,最高の品質と性能基準を満たしていることを保証します.このような徹底的なテストは 特に医療機器や航空宇宙アプリケーションにおいて重要ですHDI PCBボードが極端な条件下で欠陥なく動作し,故障リスクが非常に高い場合.
概要すると,HDI PCBボードの設計は,最小の穴の大きさ,ランプソケットなどの特殊要件への対応,そして高い側面比で特徴づけられています.様々なハイテクアプリケーションで欠かせない部品にする高速PCBボードの開発における礎石であり,次世代の電子革新を推進しています.
私たちの HDI プリント回路板は,最も高い精度と品質の基準を満たすために設計された製品カスタマイズサービスの一連の提供します.我々は,すべてのHDI PCBボードの100%EテストとX-RAY検証を保証します3/3Mil の最小の痕跡仕様で,私たちの HDI プリント回路板は,最も複雑なデザインと複雑な回路に対応することができます.
厚さは0.4mmから3.2mmまであり,様々な用途に多用性があります.穴の大きさは 0 未満です.1mm,高密度の相互接続性とコンパクトなボードの寸法を保証する.
さらに,私たちの HDI プリント回路板は 10 の印象的な側面比を誇っています:1多層PCBの層間の効率的な接続を可能にします.この属性は,狭いスペースで多くの相互接続を必要とする高性能電子機器に特に有益です..
当社のHDI PCBボード製品は,お客様の満足度と製品の最適な性能を確保するための包括的な技術サポートとサービスが付属しています. 当社のサポートには以下が含まれます:
- 詳細な製品文書: 詳細なガイドと技術仕様にアクセスして,HDI PCBボードの機能と特徴を理解してください.
- オンライン知識データベース: 記事やFAQ,トラブルシューティングのヒントを含む豊富なオンラインリソースを利用して,一般的な問題を解決し,製品についての理解を高めることができます.
機能の改善と新しい機能の追加のために,最新のファームウェアのアップデートでHDI PCBボードを更新してください.
- 技術支援:あなたのHDI PCBボードで遭遇するかもしれない質問や問題に対して専門的な技術支援を受けます.私たちのチームは,迅速かつ効果的なソリューションを提供することに専念しています.
- 修理・メンテナンスサービス: 物理的損傷や技術的な不具合を解決するために当社の修理サービスを利用し,HDI PCBボードが最高の動作を保証します.
- 訓練と教育: 私たちは,あなたとあなたのチームに,HDI PCBボードを効果的に使用し,維持し,アプリケーションでの潜在能力を最大化するのに役立つトレーニングセッションを提供しています.
- コミュニティのサポート:他のHDI PCBボードユーザーとつながり,経験を分かち合い,お互いから学ぶために,私たちのユーザーコミュニティに参加してください.
高品質のHDIPCBボード製品に 優れたサポートとサービスを提供することに コミットしています私たちの目標は,あなたがスムーズで成功した経験のために必要なすべてのリソースを持っていることを保証することです.
問い合わせを直接私たちに送ってください.
