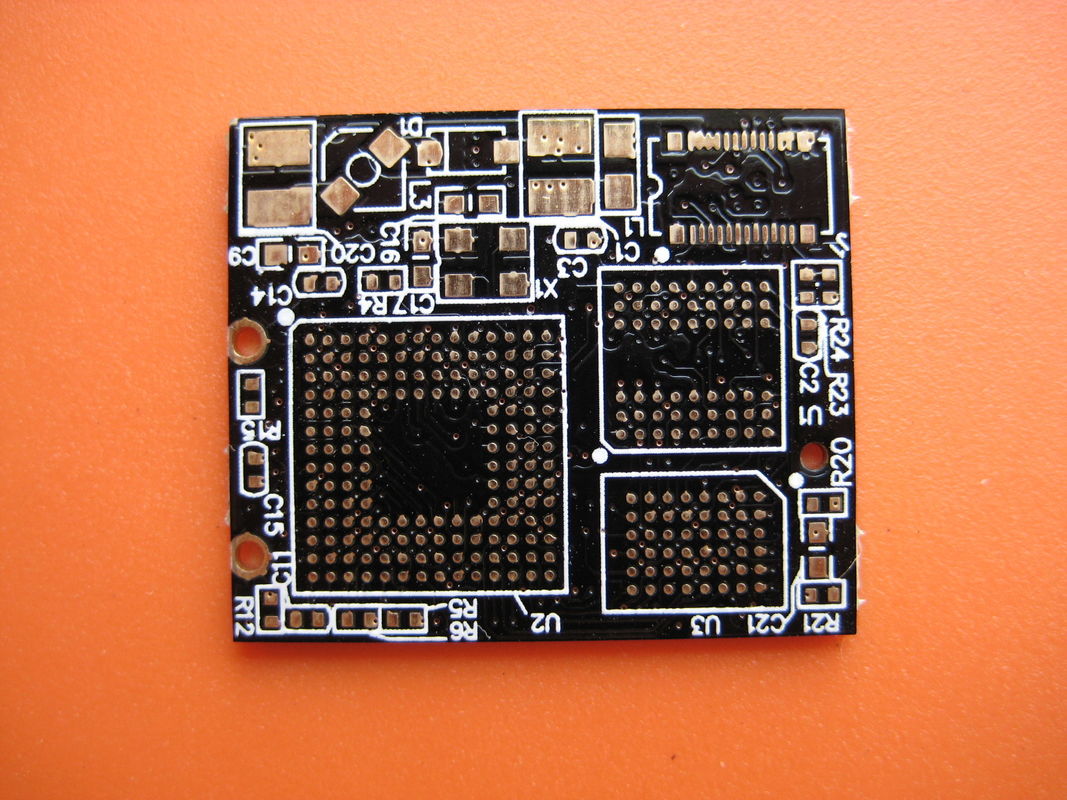

6-32L HDI PCB 設計 0.2mm-6.0mm 厚さ 半孔 Bga 特徴

製品説明:

4L 1+N+1 HDIボードは高密度PCB設計の頂点であり,最新の電子機器の最も厳格な要求に応えるための最先端技術を含んでいます.HDI プリント回路板の生産における業界リーダーとして特殊な技術だけでなく ランプのソケットを収納するように 設計された製品ですこの専門化は,私たちのHDI PCBが汎用性があり,照明部品が不可欠なさまざまなアプリケーションに統合できることを保証します.

高品質の原材料 FR4 IT180 で作られていて 優れた熱耐性と機械的強度があります激しい運用条件下で信頼性の高い動作を保証するFR4 IT180 材料は,優れた介電性特性で有名で,これは DDR4 PCB などの高速設計で信号の整合性を確保するための選択基質になります.4L 1+N+1 HDIボードは,特にDR4メモリが採用されている環境での使用に適しています高速データ送信に必要な安定性と性能を提供します.

高密度PCBの複雑な設計により 驚くほど10のアスペクト比が得られます1この印象的な特徴は,ボードがより細い線とスペース,より小さなバイアス,およびキャプチャパッドを収納する能力を意味し,したがって部品配置のより高い集中を可能にします.HDIボードの製造における重要なパラメータは,アスペクト比です製造プロセスが進歩し 密度や複雑さで業界をリードする製品を 提供することにコミットしています

4L 1+N+1 HDIボードは デザインだけでなく 汎用性にも優れたものです様々なアプリケーションと複雑さに合うような 幅広い構成が可能シンプルなデバイスであれ 複雑な多層システムであれ 私たちのHDIPCBは プロジェクトの特定のニーズを満たすために カスタマイズできます多層構成は,DDR4 PCBなどの高速アプリケーションに特に有益です.信号の整合性と層隔離が性能に不可欠である.

1+N+1 HDI 構造を備えたこのボードは HDI 技術の最前線にあります この構造は,コア層の上と下にある 高密度の相互接続の一層を示します小型形式の I/O の重要な数のプラットフォームを提供この設計は,低容量で高性能のインターコネクションを必要とするアプリケーションに特に有利であり,携帯および小型化された電子機器に最適です.

4L 1+N+1 HDIボードの製造における品質と精度への我々のコミットメントは揺るぎないものです私たちは,すべてのボードが最高水準の品質と信頼性を満たすことを保証するために,最先端の機器と技術を使用します各ボードは 厳格なテストと検査を受け 仕様に合致することを保証しますこれは特に高速で高周波のPCBなどで重要です.

結論として 4L 1+N+1 HDI ボードは,堅牢なパフォーマンス,適応性,高品質を提供する高密度 PCB を探す人にとって例外的な選択です.プレミアム FR4 IT180素材で製造され,ランプソケット統合などの専門要件を満たすために設計されています.電子機器業界におけるイノベーションを推進する準備ができています. 消費者電子機器,電信,または産業用アプリケーションのために,最も重要な場所で 卓越したパフォーマンスを提供するために設計されています.

特徴:

• 製品名:HDI PCBボード
• 穴の最小サイズ:0.15mm
• 穴の大きさ:0.1mmレーザードリル
• アスペクト比:101
• 試験:100%E試験,X線
• キーワード: 高密度インターコネクタ,HDIプリント回路板,HDIPCB,DDR4PCB

技術パラメータ:

応用:

HDI PCBボードは,特に4L 1+N+1 HDIボードは,さまざまな要求の高いアプリケーションとシナリオに適した印象的な機能を誇っています.最小3/3ミリと6~32Lの板層容量を持つプレート厚さは0.2mmから6.00mm (8mil-126mil) までカスタマイズできます.幅広い製品ニーズに対応する.

HDIPCBボードの主な用途の1つは高速コンピューティング領域で,DR4PCBが重要な役割を果たしています.これらのボードは,マザーボードとメモリ拡張カードに理想的です高速信号伝送が不可欠である. HDI 技術の微細な追跡と距離が,DDR4 規格が要求する高い密度なメモリルーティングを可能にします.コンピュータの信頼性の高いパフォーマンスとデータの完整性を確保するコンピュータ,ワークステーション,サーバー

さらに,厚さや層数に多用性があるため,これらの HDI プリント回路板はスマートフォン,タブレット,デジタルカメラなどのポータブルおよびコンパクトデバイスで使用するのに最適です.これらの製品は,しばしば薄い高密度PCBボードは,消費者が期待する高機能性を提供しながらも,限られたスペースを容認します.装置の性能や信頼性を損なうことなく,より洗練された設計を可能にします.

医療電子機器の分野では,精度と信頼性が最重要であり,HDI PCBボードは不可欠な部品です.ペースメーカー,画像システム,高密度の相互接続機能の恩恵を受けています現代の医療技術が要求する小型化で 完璧に動作できるようにします

さらに,航空宇宙および防衛部門は,アプリケーションのためにHDI PCBボードの堅牢性と精度に依存しています.設備が極端な条件にさらされている環境では 信頼性が命と死の違いを意味する4L 1+N+1 HDIボードの堅牢な構造と一貫した性能は不可欠です.通信システム,飛行制御システム,監視機器など,これらのHDIボードは 必要な耐久性や性能を提供します.

結論として,HDI PCBボードは,微細な痕跡能力,変形厚さ,高層数で,さまざまな高級アプリケーションに適しています.コンピュータにおける DDR4 PCB から 医療機器の重要な部品まで現代の高度な電子アプリケーションに必要な信頼性と性能を提供します.

カスタマイズ:

高速PCB板のカスタマイズサービスは HDIPCB設計に特化したものです 10の印象的な比率で:1板の厚さは0.4mmから3.2mmまでです.半孔の統合や精密な位置付けなど 特別な要求を満たすことができます.高密度インターコネクターの必要性のために 25mm BGAです. 我々は生産するすべての高速PCBボードは, 細心の注意を払って製造されています.HDIPCBアプリケーションの最高水準の品質と性能を保証する.

サポートとサービス

HDI PCBボードは,高度な電気性能と空間需要を削減するために設計された高密度相互接続印刷回路ボードです.私たちの製品技術サポートとサービスは,あなたのHDIPCBボードが最高効率と信頼性で動作することを保証することにコミットしています.

技術支援サービス:

• 総合的なトラブルシューティング - 私たちのチームは,あなたのHDI PCBボードで遭遇する問題を診断し解決するのに役立ちます.
• 設計コンサルティング - 専門家が最適な性能と製造可能性のための設計ベストプラクティスのガイドラインを提供できます.
• 品質保証 - 私たちは,あなたのHDI PCBボードがすべての業界基準と私たちの厳格な内部品質基準を満たしていることを保証します.
• ファームウェア更新 - 機能を改善し,潜在的なセキュリティ上の問題に対処するために継続的なファームウェア更新を提供します.

追加サービス:

• 研修 - 私たちは,HDI PCB ボードをよりよく理解し,活用するためにあなたのチームを支援するための研修セッションを提供しています.
• 文書 - 製品統合と使用を支援するために詳細な製品マニュアル,技術ガイド,仕様へのアクセスが可能です.
• 修理サービス - HDI PCB ボードが修理が必要な場合は,小規模な修理から包括的な改修まで,さまざまなサービスを提供します.
• 交換部品 - 部品を交換する必要がある場合,我々は互換性のある高品質の部品の完全な在庫を提供します.

私たちは,迅速かつ効率的な, 効率的な, 効率的な, 効率的な, 効率的な, 効率的な,そしてすべての技術的なニーズに効果的なサポート.
