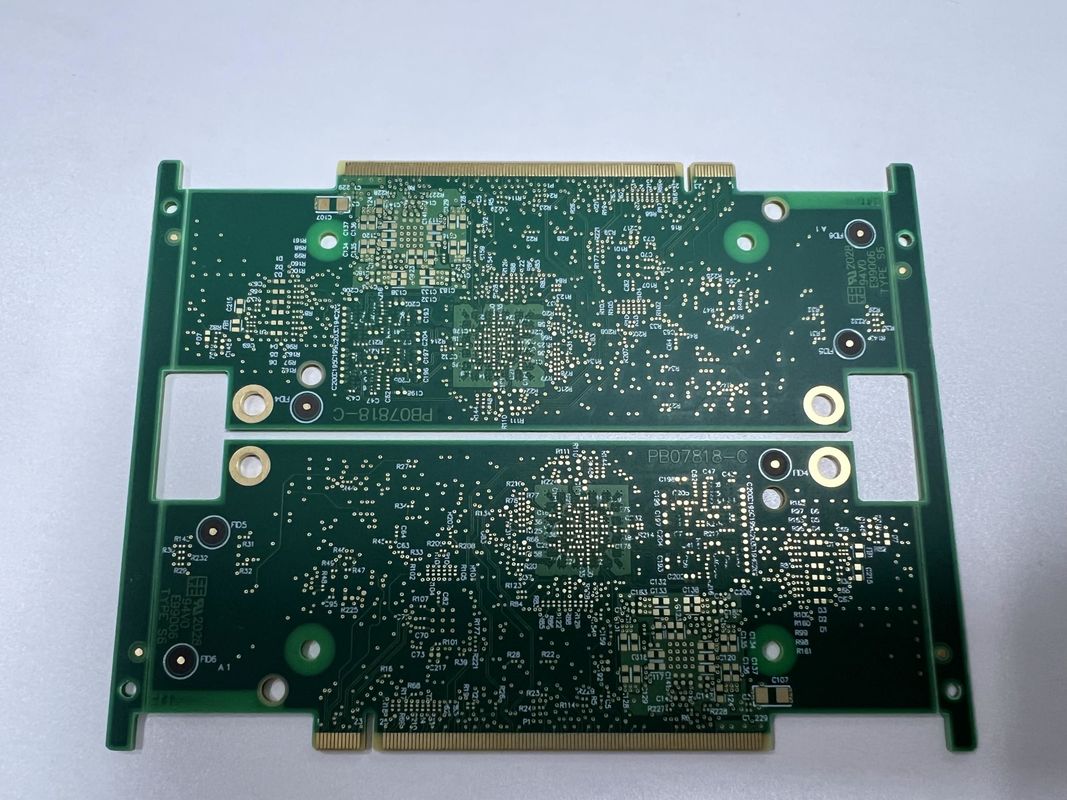

Fr4 It180 4-20 層 Hdi プリント回路板 半孔 Bga 試験阻力制御
HDI PCB (High Density Interconnector Printed Circuit Board) はPCB技術の最先端ですコンパクトで効率的な設計で 最も高いコンポーネントと相互接続密度を提供することに重点を置くHDI PCB は,空間が重要で性能要求が厳しい複雑な電子アプリケーションに最適です.HDI PCBボードは,印象的な密度のパッケージで,比類のない電気性能と信頼性を提供するために優れています.
高品質のFR4 IT180原材料で製造されたこのHDI PCBは,要求の高い電子アプリケーションで遭遇する熱力学的および機械的なストレスを耐えるように設計されています.FR4 IT180 材料は,優れた耐熱性を持っています高信頼性のHDIPCBの好ましい選択となっています.この材料は頑丈であるだけでなく,低ダイレクトレクトル常数と消耗因子を持っています完成したHDIPCB製品の優れた電気性能を保証します.
設計上,ボードは6層 (6L) の構成を誇っており,細いプロファイルを維持しながら複雑な回路に十分なスペースを提供します.この多層設計により,より洗練された信号のルーティングとHDIPCB全体での電源配送が可能になります全体の性能を向上させ より多くの機能がより小さな形状要素に組み込まれることを可能にします6層構造は,より高い回路密度と改善された信号完全性を達成する HDI 技術の能力の証明です.
HDIPCBの最も重要な側面の一つは その側面比であり この特定のボードは10の驚くべき側面比を持っています1. 面積比は,PCBの厚さと最小の穴の直径の比である.より高い面積比は,より厚いボードに小さなバイアスを持つ能力を示します.高密度のPCB設計には不可欠ですこの高いアスペクト比は,より細い線とスペースを可能にするHDI PCBの高度な能力を示しています.高密度設計における小型化と多層化に不可欠である.
HDI PCBボードは,回路の精度に関して,最小3/3Milの痕跡 (min trace) 仕様で注目されています.この微小な痕跡幅と距離は,面積単位あたりより高い濃度で高密度PCBが複雑な信号伝達と複雑な回路パターンをサポートする能力を示しています.高精度電子設計で,厳格な許容量と優れた電気性能を要求する.
全体的に,HDI PCBボードは高度なPCB設計のパラグラムであり,高いアスペクト比,優れた原材料,緊密な痕跡仕様を含んでいます.これらの属性の組み合わせは,現代の電子機器の最も厳格な要件を満たす高密度PCBを生成します堅牢な構造と洗練された設計により,HDI PCBはコンパクトな消費者電子機器から高性能産業システムまで,無数のアプリケーションに適しています.このHDIPCBを選択することで電子機器の小型化,性能,機能の限界を押し上げる力を与えられています
| 属性 | 詳細 |
|---|---|
| テスト | 100% 電子検査,X線 |
| キーワード | 高密度インターコネクタ 高速PCBボード 高速PCB |
| 層数 | 4-20 層 |
| 穴の最小サイズ | 0.15mm |
| Pcb名 | 4L 1+N+1 HDIボード |
| 特別 要求 | 半孔,0.25mm BGA |
| 特別 要求 | ランプソケット |
| 板層 | 6L |
| 阻力制御 | そうだ |
| 板の厚さ | 0.2mm-6.00mm (8mil-126mil) |
HDI (高密度インターコネクタ) PCBボードは,その高度な機能により,高精度と小型化を必要とするさまざまなアプリケーションに対応するように設計されています.高速PCBボードの開発に不可欠な部品として見られる信号の整合性を維持し,電磁気干渉を減らすことが重要です.HDI PCBボードは,穴のサイズに合わせて0.1mmのレーザードリルを搭載し,より高いコンポーネント密度を可能にします.現代の電子機器では 空間が非常に重要です.
HDI PCBボードの最小の痕跡幅と3/3ミリ間の距離は,複雑なパターンと高速信号伝送を必要とするアプリケーションに理想的な選択になります.この細い線技術により,より小さな形状要素で,より機能性とパフォーマンスの必要性が増加しています図面比10:1は,回路内の信頼性と接続性を維持しながら,高密度のコンポーネントをサポートする能力をさらに強調します. 最小の穴サイズは0.複雑な設計に必要な精度レベルを達成するための15mmの補助装置.
HDI PCBボードは,様々な高速PCBアプリケーションに適した多用性があり,特に通信業界で使用するのに適しています.高速データ転送と信号の明確性が不可欠な場合コンピューティング分野では,HDI PCBボードは,コンパクトで高性能な回路を必要とするラップトップ,タブレット,サーバーにとって不可欠です.HDI PCBの能力から利益を得る航空宇宙産業と自動車産業も極端な条件下で信頼性と性能が重要なシステムに組み込むこと.
さらに,HDI PCBボードはランプソケットの特殊要件を満たすために設計されています.穴の大きさと細い痕跡の能力の精度は,ボードがランプソケットアプリケーションのために必要な複雑な電気接続に対応することを保証します効率的な電力管理を必要とする.
総括すると,HDI PCBボードは,様々な高速PCBアプリケーションのための汎用的で高性能なソリューションです. 消費者電子機器,自動車安全システム,産業用照明用, HDI PCBボードは,現代の電子設計と機能の課題に対応するために必要な精度,信頼性,性能を提供します.
私たちのHDI PCBボード製品カスタマイゼーションサービスは,HDI PCB製造のさまざまな要件を満たしています.私たちは,すべてのHDI PCBボードが 100% E-テストとX-RAY検証を経て,あなたの期待を満たす高品質の基準を保証することを保証します私たちの能力は,DDR4 PCB アプリケーションで見られるような複雑でコンパクトな電子アセンブリをサポートするために設計された 4-20 層からなる多層 HDI PCB ボードを生産することを含む.
最小穴の大きさは0.15mmで性能を損なうことなく小型化に必要な高密度の相互接続を可能にする高品質のFR4 IT180を原材料として使用することで,HDI PCBボードは耐久性があり信頼性があり,アスペクト比は10です.1DDR4PCBを含む高速デジタルアプリケーションに適しています
製品には,最高レベルの満足度とパフォーマンスを保証するための包括的な技術サポートとサービスが付属しています.技術資源のライブラリ顧客は,トラブルシューティングガイド,説明ビデオ,共通の問題の迅速な解決のためのよくある質問のセクション.
製品に関する質問や課題に対して専門的なアドバイスと支援を提供できます. 設計の最適化に関する指導を提供しています.材料の選択HDI PCBボードアプリケーションのパフォーマンスと信頼性を向上させるためのレイアウトの考慮事項です.
テクニカルアシストに加えて,我々は,あなたのHDI PCBボードのライフサイクルをサポートするためのサービスの一連の提供します.これは修正管理,ライフサイクル管理,製品が最新の状態で,業界標準に適合していることを確認するために卓越したサービスへの我々のコミットメントは,あなたがHDI PCBボード投資の利益を最大化するために必要なサポートを受け取ることを保証します.
問い合わせを直接私たちに送ってください.
