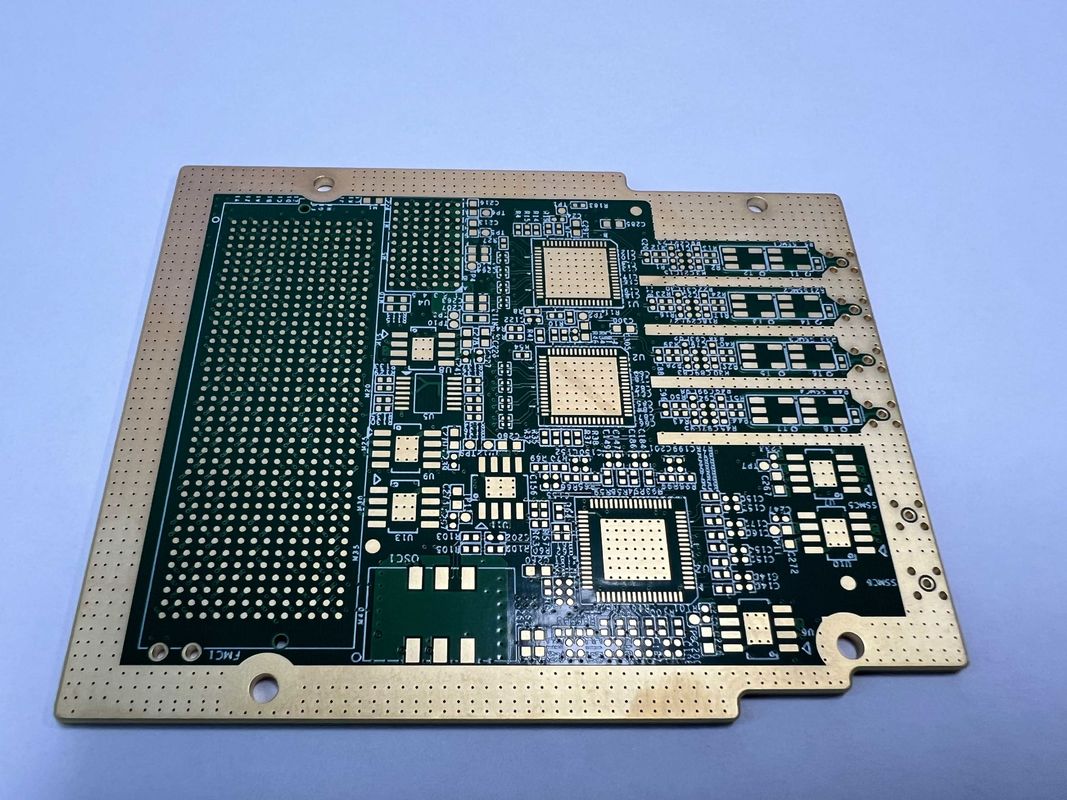

高速PCBボード 0.15mm 内層間隔と8層多層設計

製品説明:

高品質の材料を搭載した HDI プリント回路板で 卓越したパフォーマンスを体験します現代のアプリケーションの要求を満たすために設計されています信頼性と効率性を確保します

複雑な回路の必要性により 機能性や多用性を向上させています 白いシルクで仕上げられていますこのボードは,うまく機能するだけでなく,どんなセットアップでも,スリームでプロフェッショナルに見えます..

精密度に関しては 内部層間隔が0.15mmで 優れたHDI回路板で 信号の完整性を最大限に保ち 干渉を最小限に抑えますこの機能は,HD SDI 変換機などの高速アプリケーションで信号品質を維持するために重要です..

さらに,私たちのHDI PCBボードは 0.1mm の最小の穴サイズで装備されており,性能を損なうことなく複雑なデザインとコンパクトなレイアウトが可能になります.効率的で信頼性の高い接続を達成するために,このレベルの詳細は不可欠です.

高品質な材料のために 私たちのHDI印刷回路板は ロジャース社のRO4350B製のガラスエポキシを備えています この先進的な材料は安定性と耐久性を確保し,厳しい条件でもEr値が3未満である48このガラスエポキシ材料は優れた信号伝送効率を提供し,高周波アプリケーションに最適です.

高速データ処理,通信機器,または HD SDI 変換機で働いていますが,私たちの HDI PCB ボードは,パフォーマンスの要求を満たすための完璧な選択です.信頼性の高い高品質の製品に信頼して,あなたのプロジェクトに例外的な結果をもたらす.

特徴:

• 製品名:HDI PCBボード
• 最小の穴の大きさ: 0.1mm
• PCB 厚さ:1.6mm
• PCBタイプ: 8層多層PCBボード
• ミニ・バイア:0.1mm
• 表面: 浸水

技術パラメータ:

応用:

HDIPCB製造に関しては,S1000-2Mベース材料のHDIPCBボードは,様々な製品アプリケーションの機会やシナリオでトップの選択肢として挙げられます.盲目と埋もれたバイアスのような特徴がありますこの高速PCBボードは,幅広い用途に最適です. このPCBボードは,

HDI PCBボードの主要な応用シナリオは高性能コンピューティングデバイスの製造です.S1000-2M ベース材料の先端技術,盲目および埋もれたバイアスと組み合わせて,複雑なレイアウトと高密度の相互接続を可能にします3/3ミリルの最小の痕跡は高速データ処理にとって不可欠な正確な信号伝送を保証します.

このPCBボードのもう一つの重要な用途は,電信産業です. 白いシルク層は,清潔で専門的な外観を提供します.エステティック性が重要な通信機器に適している盲目および埋もれたバイアスを収容する能力は,信号の整合性を向上させ,HDI PCBボードは,高いデータ伝送速度を必要とする通信デバイスの信頼できる選択になります.

さらに,HDI PCBボードは,スマートフォンやタブレットなどの消費者電子機器で使用するのに適しています. 0.4-3.2mmの厚さ範囲で薄いプロファイルと柔軟性により,性能を損なうことなく,コンパクトな電子機器に簡単に組み込める盲目・埋葬経路によって提供される高密度の相互接続により,効率的な信号路由が確保され,電子製品の全体的な機能が向上します.

結論として,HDI PCBボードは,特に高速PCB製造,DDR4PCB生産,電気通信と消費電子機器機能と機能のユニークな組み合わせは,信頼性の高いパフォーマンスと精密なエンジニアリングを必要とする要求の高いアプリケーションのトップ選択になります.

カスタマイズ:

HDI PCBボードの製品カスタマイズサービス:

- シルク

- エポキシガラス:RO4350B Tg280°C,Er<3.48ロジャース・コープ

- PCB 厚さ: 1.6mm

- 内層間隔: 0.15mm

- 検査:100%Eテスト,X線

キーワード: DDR4 PCB,高速PCB,HDI PCB

サポートとサービス

HDI PCBボード製品に関する製品技術サポートおよびサービスには,以下の項目が含まれます.

- 製品設置と構成に関する専門家の支援

- 技術的な問題に対するトラブルシューティングガイド

- ソフトウェアのアップデートとパッチを最適化するために

- ユーザー向け訓練資源と文書

- 製造欠陥に対する保証
