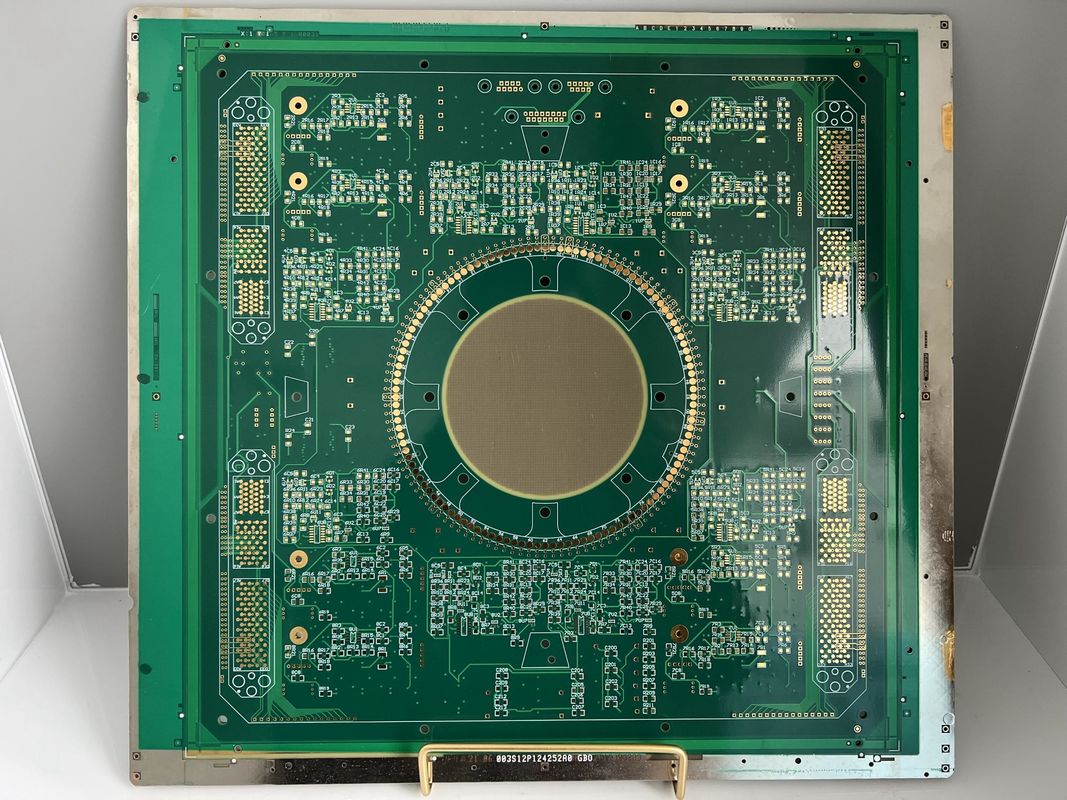

HDI Any Layer基板は、最先端の製造プロセスと堅牢な素材を組み合わせ、高密度インターコネクトボード市場の最前線に立つ製品を提供する、プリント基板技術の頂点です。より小さなスペースにより多くの機能が求められる増大する需要に対応するために設計されたこれらの基板は、コンポーネントの高密度実装と複雑な多層インターコネクトシステムを必要とするアプリケーション向けに調整されています。
HDI Any Layer基板の中核となるのは、優れた誘電特性、機械的耐久性、難燃性で知られるFR-4素材です。この素材により、基板は高性能電子機器に典型的な熱的および機械的ストレスに耐えることができます。FR-4素材の使用は、高密度配線基板に一貫性があり信頼性の高いベースを提供し、回路の精度とさまざまな動作環境での長期的な安定性を可能にします。
これらの基板の層数は、あらゆる層構成に対応できるため、さまざまなアプリケーションに対して非常に汎用性があります。数層を必要とするシンプルなデバイスでも、複数の層を必要とする複雑なシステムでも、HDI Any Layer基板は特定の設計要件を満たすようにカスタマイズできます。この柔軟性は、多層インターコネクトシステムをサポートする上で不可欠であり、層数が増加しても信号整合性を維持します。
電子部品の小型化に伴い、より小さなビアサイズの必要性が高まっています。HDI Any Layer基板は、最小仕上がり穴サイズ0.1mmを提供することで、この要件に対応します。このような精度により、最新の電子機器で必要とされる高密度インターコネクトボードの作成に不可欠なマイクロビアの組み込みが可能になります。これらの小さな穴サイズは、高品質のPCB設計の特徴である、非常に高密度で微細なピッチの回路の構築を可能にします。
美観と機能性の面では、HDI Any Layer基板は白、黒、黄色のシルクスクリーン色を提供します。これらのオプションは、クリーンでプロフェッショナルな外観を提供するだけでなく、コンポーネント指定子やテストポイントなどのマーキングが選択されたシルクスクリーンの色とのコントラストで明確に見えることを保証します。複数の色の利用可能性により、デバイスの視覚的要件やブランド設定の好みに応じてカスタマイズできます。
品質保証はHDI Any Layer基板の提供における重要な要素であり、そのため各ボードは厳格なテストを受けます。プロトタイピングおよび少量注文にはフライングプローブテストが採用されており、専用のテストフィクスチャなしで製造上の欠陥を検出するための迅速かつ効率的な方法を提供します。大量注文の場合は、Eテストまたは電気テストを使用して、各回路が完成しており、短絡や断線がないことを確認します。これらのテストプロトコルは、エレクトロニクス業界の厳格な基準を満たす高密度インターコネクトボードを提供するために不可欠です。
要約すると、HDI Any Layer基板は電子部品の分野における技術的な驚異です。FR-4素材の堅牢性、あらゆる層構成の汎用性、最小仕上がり穴サイズ0.1mmの精度、白、黒、黄色のシルクスクリーンオプションの明瞭さにより、これらの基板はエレクトロニクス分野でのイノベーションを推進する準備が整っています。フライングプローブテストとEテストの包括的なテスト手順は、高密度配線基板の信頼性と品質をさらに保証し、パフォーマンスや品質を妥協しない多層インターコネクトシステムを探している設計者やエンジニアにとって理想的な選択肢となります。
| 属性 | 仕様 |
|---|---|
| 最小アニュラーリング | 3mil |
| 最小仕上がり穴サイズ | 0.1mm |
| 最小穴サイズ | 0.1mm |
| リードタイム | 2〜5日 |
| 表面処理 | HASL、ENIG、イマージョンシルバー、OSP |
| テスト | フライングプローブテスト、Eテスト |
| ソルダマスク色 | 緑、赤、青、黒、黄、白 |
| インピーダンス制御 | はい |
| シルクスクリーン色 | 白、黒、黄 |
| 素材 | FR-4 |
HDI（高密度集積回路）Any Layer基板は、高度な電子アプリケーション向けに設計された最先端の多層高密度プリント基板です。これらの基板は、白、黒、黄色のシルクスクリーン色を取り揃えており、コンポーネントのラベリングと識別用の高コントラストの背景を提供し、技術者による組み立てとメンテナンスを容易にします。最小線幅/間隔がわずか3mil/3milであるため、これらのボードは非常に細かいトレースをサポートでき、最新の電子デバイスで必要とされるますますコンパクトなレイアウトに対応できます。
これらのHDI Any Layer基板は、スマートフォン、タブレット、その他のポータブル電子機器など、薄型フォームファクタを要求しながら接続性と機能性を犠牲にしない、パフォーマンスにとって多層インターコネクトシステムが重要なシナリオでの使用に理想的です。厚さは0.2mmから6.0mmまであり、超薄型デバイスから追加の層と機能が必要なより堅牢なシステムまで、さまざまな製品アプリケーションに対応できます。
最小穴サイズ0.1mmにより、HDI Any Layer基板は、航空宇宙、医療機器、自動車エレクトロニクスなどの業界で不可欠な、最新世代のマイクロコンポーネントと高ピン数チップをサポートできます。これらの小さなビアは、ボード全体の信頼性と信号整合性にも貢献しており、高速データ伝送や精密計測機器などのアプリケーションに不可欠です。
これらの高密度相互接続ボードでは、品質と信頼性が最優先されます。テストは厳格であり、フライングプローブテストとEテストの両方の方法を使用して、各ボードが意図されたアプリケーションに必要な厳格な基準を満たしていることを確認します。これにより、これらの基板がコンシューマーエレクトロニクス、防衛ハードウェア、または通信インフラストラクチャで使用される場合でも、それらがさらされる条件下で確実に機能することが保証されます。
要約すると、HDI Any Layer基板製品は、高密度相互接続ボードを必要とする幅広いアプリケーション向けの汎用性と堅牢なソリューションです。特に、スペース最適化、電気的パフォーマンス、信頼性が不可欠な業界に適しています。カスタマイズ可能なシルクスクリーン色、精密な製造公差、および徹底したテストプロトコルにより、さまざまな分野のエンジニアやデザイナーにとって好ましい選択肢となっています。
当社のHDI Any Layer基板は、高度な電子アプリケーションのニーズを満たす比類のないカスタマイズを提供します。Any-Layer Interconnect Boardの任意の層数を選択し、High-Density Wiring Board設計の柔軟性と密度を最大化します。
緑、赤、青、黒、黄、白を含む当社のソルダマスク色の範囲で、PCBの外観と機能をカスタマイズし、Miniature Interconnect Systemの美観と要件に合わせます。
HASL、ENIG、イマージョンシルバー、OSPを含む表面仕上げの選択肢で、製品のパフォーマンスと寿命を向上させます。それぞれが特定のニーズを満たすためにさまざまな利点を提供します。
インピーダンス制御により、Any Layer基板内の最も複雑な回路でも信号整合性と電気的パフォーマンスを確保します。
当社の標準素材オプションはFR-4であり、信頼性の高い電気絶縁性と機械的強度で知られており、信頼性が高く堅牢なAny-Layer Interconnect Boardの作成に最適です。
HDI Any Layer基板の製品テクニカルサポートとサービスは、すべての顧客が製品を最大限に活用できるように設計されています。当社の包括的なサポートには、技術ガイダンス、トラブルシューティング支援、製品最適化の推奨事項を提供する一連のサービスへのアクセスが含まれます。
HDI Any Layer基板のテクニカルサポートサービスには以下が含まれます:
- 仕様、インストール、操作、メンテナンスを含む製品のすべての側面をカバーする詳細なドキュメントとマニュアル。
- よくある質問、ナレッジベース、および技術記事などのオンラインリソース。これにより、一般的な質問に対する迅速な回答とさまざまなトピックに関する詳細情報が提供されます。
- HDI Any Layer基板のアプリケーションに固有のより複雑な問題や問い合わせを支援できる経験豊富なエンジニアの専任サポートチーム。このチームは、製品がお客様の使用例で最適に機能するように、専門的なアドバイスと実践的なソリューションを提供するように訓練されています。
- 設計レビュー、製品統合のコンサルティング、最新の業界標準とイノベーションに基づいたパフォーマンス改善の推奨事項などの高度なサービス。
広範なサポートとサービスを提供するよう努めていますが、実際の提供内容は地域やサービス契約の特定の条件によって異なる場合があることに注意してください。さらに支援を受けるため、またはサポートサービスにアクセスするには、公式サポートポータルを参照するか、適切な営業時間内にカスタマーサービスに連絡してください。
