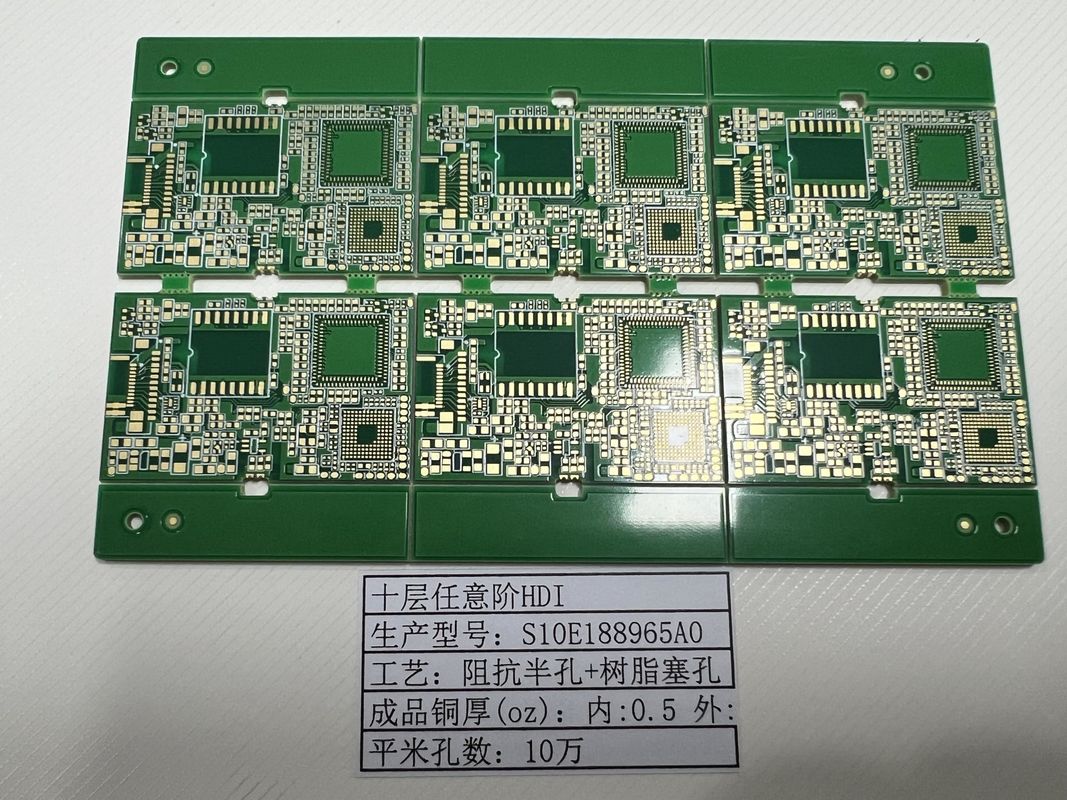

阻力制御 FR-4 HDI PCB ホワイト/ブラック/イエロー シルクスクリーン 3ミリライン

阻力制御 FR-4 HDI PCB ホワイト/ブラック/イエロー シルクスクリーン 3ミリライン

阻力制御HDIPCB

インペデンス 制御された任意の層PCB

FR-4 HDI PCB

連絡 ください
引金 を 求め て ください
製品詳細
穴の最小サイズ:
0.1mm
リードタイム:
2〜5 日
阻力制御:
そうだ
層数:
任意の層
厚さ:
0.2mm-6.0mm
最小ライン幅/距離:
3ml/3ml
材料:
FR-4
シルクスクリーン色:
ホワイト,ブラック,イエロー
ハイライト:

阻力制御HDIPCB

,

インペデンス 制御された任意の層PCB

,

FR-4 HDI PCB

支払いと送料の条件
製品説明

インピーダンス制御 FR-4 HDI基板 白/黒/黄シルクスクリーン 3mil ライン幅/間隔

製品説明:

HDI(高密度インターコネクト)Any Layer基板は、最先端の回路基板技術の頂点であり、最も要求の厳しい電子アプリケーションに対応する洗練された多層高密度プリント基板設計を体現しています。これらの基板は、小型インターコネクトシステム上で高密度のコンポーネントを収容するために細心の注意を払って製造されており、航空宇宙、医療、通信、民生用電子機器を含む幅広い産業で優れた性能と信頼性を実現します。

HDI Any Layer基板の中核となるのは、比類なきインピーダンス制御能力です。この重要な機能は、基板全体での信号整合性の安定性を保証します。これは、正確なインピーダンス整合が最重要である高速・高周波回路にとって不可欠な側面です。トレースのインピーダンスに対する厳しい公差を維持することにより、これらの基板は一貫した電気的性能を保証します。これは、データ伝送速度が不可欠な洗練された電子デバイスで特に重要です。

各HDI Any Layer基板の最高品質と信頼性を確保するために、厳格なテストプロトコルが実施されています。フライングプローブテストやEテストなどの高度な方法を採用し、各基板は潜在的な欠陥がないか細心の注意を払って検査されます。フライングプローブテストは、インサーキットテストの一種であり、専用の治具を必要とせずにプローブを使用して基板を電気的にテストし、柔軟で正確なテストソリューションを提供します。一方、Eテストまたは電気テストは、基板の機能を損なう可能性のあるオープンまたはショートをチェックするために実施されます。

スリムな0.2mmから堅牢な6.0mmまでの汎用性の高い厚さ範囲により、HDI Any Layer基板は、コンパクトデバイス用のスリムなプロファイルや、強化された耐久性と重いコンポーネントのサポートのための厚い基板など、あらゆるアプリケーションの要件に合わせて調整できます。この適応性により、設計者はパフォーマンスや構造的完全性を損なうことなく、特定のユースケースに合わせて基板を最適化する柔軟性を得ることができます。

これらの基板の銅箔厚は0.5ozから6ozの間でカスタマイズ可能であり、電流容量と熱管理の微調整が可能です。銅箔厚のこの柔軟性は、さまざまな電力要件に対応するために不可欠であり、多層高密度プリント基板が今日の高性能コンポーネントの電気的需要を処理できることを保証します。

表面処理に関しては、HDI Any Layer基板はさまざまなオプションを提供します。HASL(ホットエアソルダレベリング)は広く使用されている表面処理であり、厚く堅牢なコーティングを提供し、フローはんだ付けに最適です。ENIG(無電解ニッケル浸漬金)は優れた表面平坦性を提供し、ファインピッチコンポーネントに特に適しており、信頼性の高いはんだ接合を保証します。浸漬銀は平坦な表面と良好なはんだ付け性を提供し、OSP(有機はんだ付け性保護剤)は、保管中およびはんだ付けプロセス前の酸化から銅表面を保護するクリーンで環境に優しいオプションを提供します。

各HDI Any Layer基板は工学の驚異であり、小型インターコネクトシステムの洗練された多層高密度プリント基板を提供します。インピーダンス制御、包括的なテスト、カスタマイズ可能な厚さと銅箔厚、高品質の表面処理の選択などの高度な機能の組み合わせにより、これらの基板は最高のものが求められるアプリケーションで好まれる選択肢となります。これらの属性を統合することにより、HDI Any Layer基板は電子設計の可能性の限界を押し広げ、より小さく、より速く、より強力な電子デバイスの開発を可能にします。



特徴:

  • 製品名: HDI Any Layer基板
  • 高密度インターコネクト基板
  • 高密度インターコネクト Any Layer
  • テスト: フライングプローブテスト、Eテスト
  • 最小仕上がり穴径: 0.1mm
  • 最小穴径: 0.1mm
  • 材質: FR-4
  • 最小アニュラーリング: 3mil
  • 高密度インターコネクト


技術パラメータ:

属性 仕様
材質 FR-4
層数 Any Layer
最小穴径 0.1mm
厚さ 0.2mm-6.0mm
テスト フライングプローブテスト、Eテスト
銅箔厚 0.5oz-6oz
ソルダマスク色 緑、赤、青、黒、黄、白
インピーダンス制御 はい
シルクスクリーン色 白、黒、黄
最小アニュラーリング 3mil


アプリケーション:

高密度インターコネクト(HDI)Any Layer基板は、プリント基板(PCB)技術の最先端にあり、さまざまな複雑な電子アプリケーションに汎用性の高いソリューションを提供します。最小ライン幅/間隔3mil/3mil、Any Layer数機能、厚さ範囲0.2mm~6.0mm、最小穴径0.1mm、正確なインピーダンス制御などの属性を備えたHDI Any Layer基板は、最新の高密度アセンブリシステムに最適です。

これらの高度な高密度インターコネクト基板は、特にスペースと重量が限られているモバイルデバイス、スマートフォン、タブレットなどの機会やシナリオに適しています。Any Layer数に対応できるため、コンパクトなスペース内に多数の接続を必要とする多機能デバイスに最適です。小さな特徴サイズと高い層数により、単一の基板にさらに多くの機能を統合でき、薄型軽量でパフォーマンスが向上した製品につながります。

医療機器分野では、HDI Any Layer基板は患者の安全に不可欠な信頼性と精度を提供します。高周波医療画像システム、ポータブル医療モニター、高度な外科用機器は、HDI技術が提供する高密度アセンブリシステムに依存しており、最も要求の厳しいアプリケーションでも正確で一貫したパフォーマンスを保証します。

航空宇宙および防衛アプリケーションもHDI Any Layer技術の恩恵を受けています。これらの分野の機器には、機能性を維持しながら極端な条件に耐えることができるPCBが必要です。指定された厚さ範囲によって提供される堅牢性とインピーダンス制御の精度を組み合わせることで、これらのHDI基板は、信頼性が譲れない航空電子工学、衛星システム、防衛通信デバイスでの使用に適しています。

さらに、自動車業界では、HDI Any Layer基板は、高速信号を処理し、先進運転支援システム(ADAS)をサポートする能力により、ますます使用されています。これらの高密度インターコネクト基板のコンパクトなサイズと軽量性は、スペースが限られており効率が最重要視される最新の車両にとって不可欠です。

最後に、コンピューティングおよびデータストレージセクターは、サーバー、高性能コンピューター、ストレージデバイスでのアプリケーションを通じてHDI Any Layer基板の恩恵を受けています。優れた電気的性能と高いインターコネクト密度により、処理速度の向上とデータ帯域幅の拡大に対する増大する要求を満たすことが可能になります。

結論として、HDI Any Layer基板の汎用性は、電子製品の進歩に不可欠です。民生用電子機器、医療機器、航空宇宙および防衛、自動車、コンピューティングのいずれであっても、高密度インターコネクト Any Layer基板は、次世代の高密度アセンブリシステムの基盤を提供します。



カスタマイズ:

当社の高密度インターコネクト(HDI)Any Layer基板は、高度な電子アプリケーションの要求を満たすプレミアム製品カスタマイズサービスを提供します。最小穴径0.1mmで、当社の高密度配線基板は、複雑なレイアウトと高コンポーネント密度をサポートするように設計されています。

当社のHDI Any Layer基板の層数は完全にカスタマイズ可能であり、高密度インターコネクト技術に不可欠な設計と機能の柔軟性を可能にします。お客様は、特定のアプリケーションに必要な層数を正確に指定できます。

品質保証は最優先事項であり、フライングプローブテストとEテストの両方の方法を使用して徹底的なテストを実施し、HDI基板の信頼性とパフォーマンスを保証します。

耐久性のあるFR-4素材で構築された当社の基板は長持ちするように作られており、複雑な電子デバイスの厳しさに耐えることができます。FR-4素材は、HDIアプリケーションに優れた電気絶縁性と安定性を提供します。

カスタマイズは美的嗜好にも及び、製品設計やブランド要件に合わせて、白、黒、黄色のシルクスクリーンカラーオプションが利用可能です。当社の高密度インターコネクト Any Layer基板は機能的であるだけでなく、仕様に合わせて視覚的にも調整されています。



サポートとサービス:

当社のHDI(高密度インターコネクト)Any Layer基板は、要求の厳しいアプリケーションに優れたパフォーマンスと信頼性を提供するように設計されています。当社の製品を最大限に活用していただくために、お客様のニーズに合わせた包括的な技術サポートとサービスを提供しています。当社のサポートには、HDI基板のパフォーマンスを最適化するための設計上の考慮事項、材料選択、スタックアップに関する推奨事項の支援が含まれます。

また、高品質の信号整合性と長期的な信頼性を確保するために、レイアウト、ルーティング、熱管理に関する詳細なガイダンスも提供しています。当社の技術チームは、HDI Any Layer基板の使用に関連するあらゆる課題、製造プロセスのトラブルシューティングと最適化を含めて、お客様を支援する準備ができています。

技術的な問い合わせや問題については、当社の専任サポートチームが専門的なアドバイスとソリューションを提供します。お客様のプロジェクトにHDI Any Layer基板をシームレスに統合するために必要な支援を提供し、最適な機能とパフォーマンスを確保することにコミットしています。

当社のサービスには、継続的な製品アップデートと推奨事項が含まれており、HDI技術の最新の進歩について常に情報を得ることができます。私たちは継続的な改善と顧客満足に専念しており、HDI Any Layer基板の価値と有効性を高めるサービスを提供するよう努めています。
