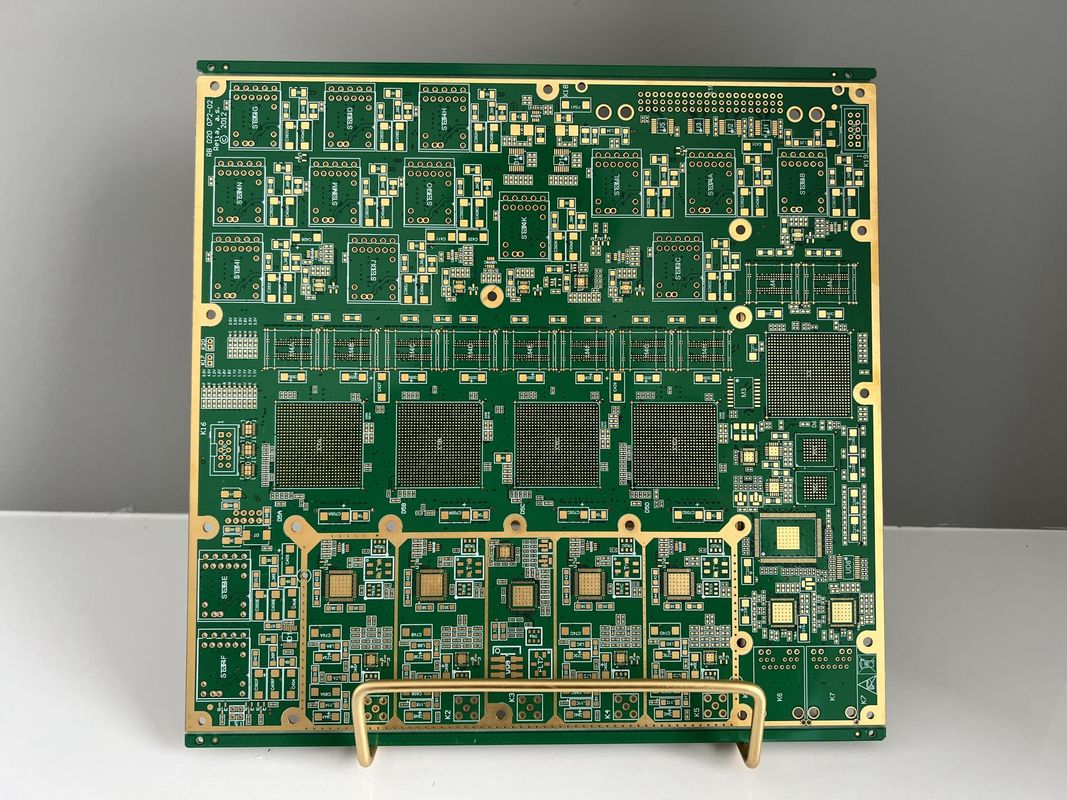

高密度相互接続（HDI）Any Layerプリント基板（PCB）は、PCB技術の頂点に位置し、様々な産業における複雑で高密度の配線基板プロジェクトに対応します。これらの基板は、スペース、重量、性能が重要な要素となる高速・高周波アプリケーションの厳しい要件を満たすように設計されています。任意の数のレイヤーを持つことができるこれらのHDI Any Layer PCBは、比類のない設計の柔軟性を提供し、高度な電子アセンブリに最適です。
HDI Any Layer PCBの最も注目すべき機能の1つは、その広範なレイヤー数能力です。これにより、大量の回路を小型フォームファクタに圧縮することができ、これは複雑な配線と高い機能性を必要とする最新の電子デバイスに不可欠です。Any Layerテクノロジーにより、PCBの任意のレイヤー間で接続を行うことができ、最終製品の信号整合性と電気的性能を最適化します。
表面処理に関しては、HDI Any Layer PCBは、ホットエアソルダレベリング（HASL）、無電解ニッケル浸漬金（ENIG）、浸漬銀、有機はんだ付け性保護剤（OSP）など、さまざまなオプションから選択できます。これらの表面処理はそれぞれ独自の利点を提供します。HASLはコスト効率が高く、良好なはんだ付け性を提供しますが、ENIGは優れた耐食性を提供し、ファインピッチコンポーネントに最適です。浸漬銀は、優れた平坦性と導電性で知られており、OSPは、複雑なはんだ付け要件に適した、クリーンで鉛フリーの表面を提供します。
銅箔厚もこれらの高密度配線基板の重要な属性です。0.5オンスから6オンスまでのオプションを備えたHDI Any Layer PCBは、さまざまな電流容量要件に対応でき、アプリケーションの電力と信号の両方のニーズに合わせて調整できます。より厚い銅箔は、熱管理が懸念されるアプリケーションで特に有益であり、熱をより効果的に放散するのに役立ちます。
インピーダンス制御は、HDI Any Layer PCBの設計と製造における重要な仕様です。これらの基板は、トレースとビアのインピーダンスがアプリケーションの特定の要件を満たすように、精密に設計されています。これは、信号損失や反射を引き起こす可能性のある、特に高速・高周波回路での信号整合性を維持するために不可欠です。
さらに、HDI Any Layer PCBの美的および機能的側面は、白、黒、黄色のさまざまなシルクスクリーンカラーの利用可能性によって対処されています。シルクスクリーンレイヤーは、コンポーネント識別子やテストポイントなど、PCBに人間が読めるマーキングを追加するために不可欠であり、組み立てとトラブルシューティングを容易にします。色の選択は、これらのマーキングの視認性を高めたり、エンドプロダクトのブランディングやデザインの好みに合わせて特定のルックを提供したりできます。
高密度相互接続Any Layer PCBは、よりコンパクトで効率的で高性能なエレクトロニクスへの進化する要求に対応する、PCB製造における飛躍を表しています。これらの基板は、通信、医療機器、防衛・航空宇宙、および高度な電子パッケージングが必要なその他の分野でのアプリケーションに特に適しています。優れた相互接続信頼性、高いレイヤー数、および優れた電気的特性を備えたHDI Any Layer PCBは、電子設計の限界を押し広げ、それぞれの市場で競争優位性を達成しようとするデザイナーにとって戦略的な選択肢です。
結論として、高密度相互接続Any Layer PCBは、PCB技術の進歩の証です。高いレイヤー数、多様な表面処理、十分な銅箔厚オプション、厳格なインピーダンス制御、およびさまざまなシルクスクリーンカラーの組み合わせを提供し、複雑で高密度の配線基板要件に対応するカスタマイズ可能なソリューションとなっています。最先端の民生用電子機器または重要な航空宇宙コンポーネントに取り組んでいるかどうかにかかわらず、HDI Any Layer PCBは、革新的なプロジェクトを実現するために必要な信頼性、性能、および精度を提供します。
| 技術パラメータ | 仕様 |
|---|---|
| 最小線幅/間隔 | 3mil/3mil |
| 素材 | FR-4 |
| シルクスクリーンカラー | 白、黒、黄 |
| 銅箔厚 | 0.5oz-6oz |
| レイヤー数 | Any Layer |
| 最小仕上がり穴径 | 0.1mm |
| リードタイム | 2-5日 |
| テスト | フライングプローブテスト、Eテスト |
| 厚さ | 0.2mm-6.0mm |
| 表面処理 | HASL、ENIG、浸漬銀、OSP |
HDI（高密度相互接続）Any Layer PCBは、最新のエレクトロニクス製品の複雑なニーズを満たすために特別に設計された洗練された多層高密度プリント基板です。最小アニュラーリング3mil、FR-4素材の利用、インピーダンス制御、最小線幅/間隔3mil/3milなどの製品属性により、幅広いアプリケーションやシナリオに最適です。
HDI Any Layer PCBの主なアプリケーションの1つは、高性能コンピューティングの分野です。これらの基板の高密度により、最新世代のプロセッサとメモリモジュールをサポートでき、これらは複数の信号を高速で処理するために多層高密度プリント基板を必要とします。正確なインピーダンス制御は、高速データ転送の信号整合性を保証し、これらの基板はサーバー、データセンター、スーパーコンピューターに最適です。
さらに、高密度相互接続基板は、通信分野で不可欠です。スマートフォン、タブレット、その他のワイヤレス通信システムなどのデバイスは、これらのPCBが提供するコンパクトなサイズと強化された電気的性能から恩恵を受けています。HDI Any Layer PCBは、コンポーネントの高密度レイアウトを可能にし、これは限られたスペースで高い機能性を必要とするポータブルエレクトロニクスに不可欠です。
医療業界では、高密度相互接続Any Layer PCBは、重要な医療機器に使用されています。MRI装置、CTスキャナー、その他の診断ツールなどのデバイスは、これらのPCBが提供する高精度と信頼性に依存しています。フライングプローブテストとEテストに耐える能力は、各基板が医療アプリケーションに必要な厳格な要件を満たしていることを保証します。
さらに、これらのPCBは自動車分野でも普及しており、高度なエレクトロニクスがますます一般的になっています。エンジン制御ユニットからインフォテインメントシステムまで、HDI Any Layer PCBは、自動車アプリケーションで遭遇する過酷な環境に耐えるために必要な信頼性と耐久性を提供します。
最後に、航空宇宙および防衛システムも、高度な電子システムのために高密度相互接続Any Layer PCBを利用しています。これらの分野では、極端な条件下で確実に動作するコンポーネントが必要であり、FR-4素材の堅牢性と高密度相互接続機能の組み合わせにより、これらのPCBは明白な選択肢となっています。
結論として、HDI Any Layer PCBは、その優れた電気的性能、信頼性、およびスケーラビリティにより、さまざまなハイテク産業に応用できる汎用性の高い製品です。コンピューティング、通信、医療、自動車、航空宇宙および防衛のいずれであっても、これらの多層高密度プリント基板は、最も要求の厳しい状況下で性能を発揮するように設計されています。
当社のHDI Any Layer PCBは、高密度アセンブリシステムの厳格なニーズを満たすために、さまざまな製品カスタマイズサービスを提供しています。当社は、フライングプローブテストとEテストの両方を含む包括的なテストオプションを提供し、各Any-Layer相互接続基板が当社の厳格な品質基準を満たしていることを保証します。
当社が達成できる最小仕上がり穴径は0.1mmと小さく、精密で複雑なパターンを必要とする高密度集積回路相互接続基板の設計を可能にします。当社のソルダマスクカラーオプションには、緑、赤、青、黒、黄、白が含まれており、プロジェクトに最適な美的感覚を選択する柔軟性を提供します。
また、銅箔厚は0.5オンスから6オンスまで、さまざまな電流容量と耐久性のニーズに対応できるよう、さまざまな要件に対応しています。さらに、当社の技術により、最小線幅と間隔は3mil/3milであり、これはAny-Layer相互接続基板に関連する複雑な設計に不可欠です。
当社のHDI Any Layer PCBには、最高の満足度を確保するための包括的な技術サポートとサービスが付属しています。最先端の高密度相互接続（HDI）技術により、高信頼性と高精度で複雑な設計をサポートできます。当社のサポートには以下が含まれます:
設計コンサルテーション: 当社の専門家チームがPCB設計に関する考慮事項を支援し、お客様のレイアウトがHDI Any Layerテクノロジーに最適化されていることを保証します。
製造サポート: 材料選択、レイヤースタックアップ、およびプロセス機能に関する洞察を提供し、お客様の要件を満たす製造プロセスをガイドします。
品質保証: 当社の製品は、すべての業界標準およびお客様固有の品質要件を満たしていることを保証するために、厳格なテストと品質管理手順を経て行われます。
技術文書: 仕様、取り扱い説明書、および組み立てと統合中のベストプラクティスのガイドラインを網羅した詳細な文書を提供します。
アフターセールスサポート: 当社は、HDI Any Layer PCBの使用中に発生する可能性のある懸念や問題に対処するためのアフターセールスサポートにより、納品後もお客様へのコミットメントを継続します。
HDI Any Layer PCBに関する技術的な質問や支援については、当社の専任サポートチームがお客様の製品から可能な限り最高のパフォーマンスを達成できるようお手伝いいたします。
