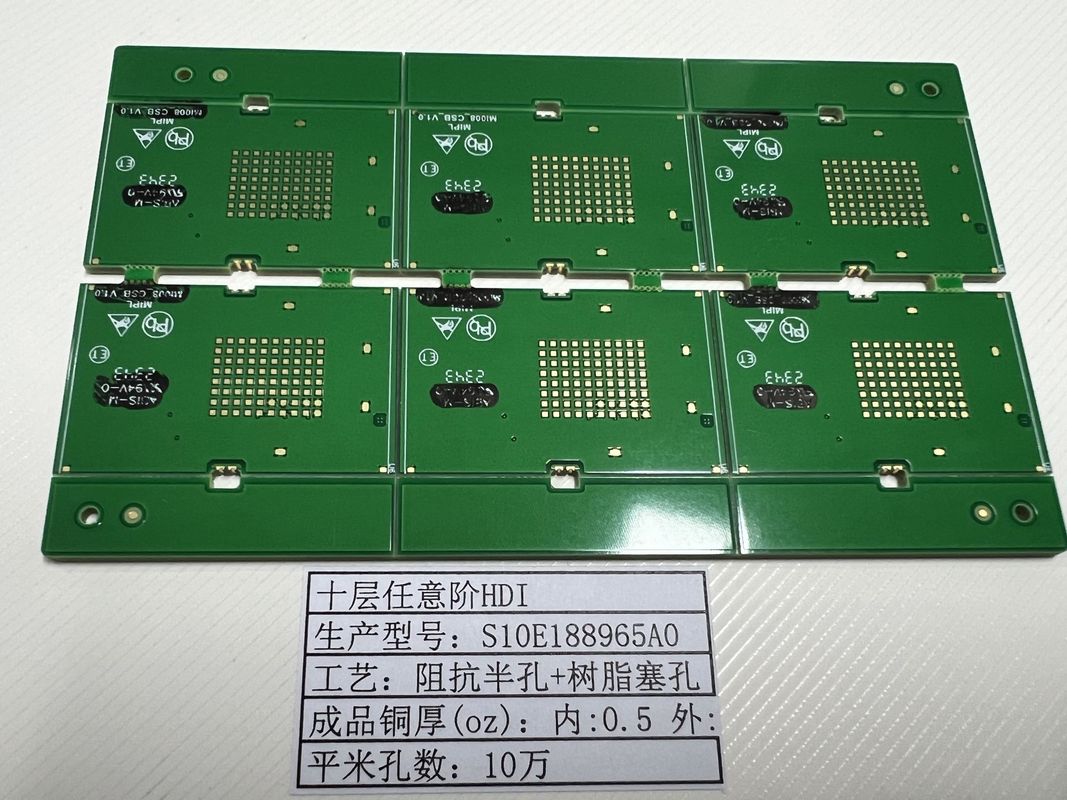

ホワイト/ブラック/イエロー シルクスクリーン HDI PCB インペデンス制御 FR-4 3ml Min.環状リング
HDI Any Layer PCBは印刷回路板工学の頂点であり,複雑で高性能な電子アプリケーションを容易にするために最先端技術を取り入れています.これらのボードは,任意の層の相互接続構造によって特徴付けられていますこの設計は,今日のコンパクトで高速な電子機器において不可欠です.空間の最適化と信号の整合性が優先される場合.
高密度インターコネクトボード (HDI Board) は 驚くほど柔軟な層数を備えています "Any Layer"と称されています製造プロセスは様々な層のPCBを処理することができます複雑な電子回路の 特殊な要求に応えるように 設計されています私たちのHDI任意の層PCBは,あなたのニーズに合うようにカスタマイズすることができます.
HDI Any Layer PCB の最も顕著な特徴の1つは,最小の環状リングサイズである3mil (0.0762mm).この超細の機能により,より多くのパッドがボードに配置できます.部品配置の密度を大幅に増加させる円状のリングのサイズを小さくすることで 設計者は節約されたスペースを活用して より多くの機能を より小さな領域に詰め込むことができますミニチュア電子機器.
製造に使われる原材料は 業界標準のFR-4です 優れた電気隔熱と熱耐性で知られていますFR-4 は 耐久性 と 信頼性 を 保証 する 複合 材料 で,幅広い 電子 アプリケーション に 使える産業における広範な使用と受け入れは,高密度相互接続の任意層PCBのプロトタイプと大量生産の両方にとって理想的な材料の選択となっています.
精度に関しては,HDI Any Layer PCBは 0.1mm の最小の穴の大きさで,細いピッチのコンポーネントを組み込み,高密度なコンポーネントの配置を可能にします.この特徴は,狭い空間内の多くのインターコネクションを必要とするアプリケーションにとって特に重要です.このような精度で これらのPCBは 高速回路の性能向上に不可欠な マイクロバイアスや埋葬バイアスを含む先進技術をサポートできます
この高密度インターコネクト・アンチレイヤ PCBの 生産期間は 2~5日間で 驚くほど早いですこの迅速な処理時間は,プロジェクトが不必要な遅延なく進んでいることを保証します競争力のある電子機器業界において 市場に出荷のタイミングの重要性を理解していますPCBの品質を損なうことなく,可能な限り迅速なサービスを提供するために努力します.
高密度,高信頼性,高性能の PCB を探している人にとって完璧なソリューションです. 柔軟な層数で,最小の環状のリングサイズ耐久性のあるFR-4材料と 精密な掘削能力により これらのPCBはPCB技術の最前線に立っています複雑な医療機器製品がどんな状況でも 最高のパフォーマンスを発揮できるように 設計されています 製品がどんな状況でも 最高のパフォーマンスを発揮できるように 設計されています
| 技術パラメータ | 仕様 |
|---|---|
| 穴の最小サイズ | 0.1mm |
| 最小ライン幅/距離 | 3ml/3ml |
| テスト | 飛行探査機試験,Eテスト |
| 材料 | FR-4 |
| 厚さ | 0.2mm-6.0mm |
| 銅の重量 | 0.5オンス-6オンス |
| 表面塗装 | HASL,ENIG,インマージンシルバー,OSP |
| リード タイム | 2〜5 日 |
| 阻力制御 | そうだ |
| ミニリングリング | 3ミリ |
HDI (High-Density Interconnect) Any Layer PCBは 現代の印刷回路板技術の最前線にあり,多数のアプリケーションで 卓越した柔軟性と性能を提供します.どんな層も相互接続できる能力で空間が限られていて 高密度のワイヤリングボードが不可欠な場合です
これらのPCBは,最小線幅と3mm/3mmの間隔を誇っています. 高精度な電子機器の要求に適しています.1mmはさらに,最も複雑な部品さえも収容することができます信頼性と精度は極めて重要である医療,航空宇宙,通信産業のアプリケーションに最適です
2~5日間の迅速なリードタイムで HDI Any Layer PCBは迅速なプロトタイプ作成や緊急プロジェクトに最適です電子機器 製造 業者は 競争 的 な 市場 で 優位 に 維持 する ため,迅速 な 処理 期間 を 利用 できる特に急速な繰り返しとテストを必要とする最先端製品の開発において
どんな層のインターコネクトボードも デザインの美学上も汎用性があり,他のデバイスとマッチしたりコントラストしたりするために 白,黒,黄色のシルクスクリーンカラーを提供しています.この機能は特に消費電子機器に有用ですブランドやビジュアルデザインが製品差別化に鍵となる.
さらに,これらのPCBは,スマートフォン,タブレット,ラップトップなどの複雑なデバイスで使用され,高密度のワイヤリングボードはより小さなスペースでより多くの機能を可能にします.テクノロジーはモノのインターネット (IoT) デバイスでもますます重要になっていますさらに,軍用および自動車産業は,これらのPCBを強さと厳しい環境に耐える能力のために使用しています.
HDI Any Layer PCBは,高密度の配線,卓越した性能,信頼性を要求するあらゆるアプリケーションに最適です.複雑な電子機器を様々な産業に開発し,導入するための優れた基盤を提供します..
高密度集積回路接続ボード (HDI) は 新しい電子機器時代の先端機能を提供しています高密度インターコネクト任意の層 (HDI任意の層) PCBは,複雑でコンパクトなデザインのニーズを満たすためにカスタマイズできます.
最小0.1mmの穴の大きさで,私たちの任意の層接続ボードは,高密度部品配置のための正確な信頼性の高い相互接続を提供します.すべての高速アプリケーションの信号の整合性を確保する.
私たちの様々な溶接マスクの色で HDI AnyLayer PCBの外観と機能をカスタマイズします.プロジェクトに特有の美学やコードの要求に対応します.
完成した穴のサイズは0.1mmで印象的であり,細いピッチの部品を配置し,優れた電気性能を保証します.
表面仕上げの範囲から選択してください. HASLはコスト効率の良いオプションです.浸水銀 溶接性が良いため鉛のない溶液の場合はOSP
私たちのHDI (High-Density Interconnect) どんな層PCBも 高性能と信頼性のために設計され 高度な電子アプリケーションのニーズを満たしています製品から最大限の利益を得られるように,我々は包括的な技術サポートとサービスを提供します.
製品コンサルティング 専門家のチームは,あなたの特定のニーズに適したHDI AnyLayer PCBの構成を選択するためのガイドを提供することができます.電子部品と最適な性能と互換性を確保する.
デザインサポート 設計段階のサポートは,レイアウト,スタックアップ,材料,およびアプリケーションの要件を満たすためのトラス最適化に関するフィードバックを含む.
製造サポート 製造に関する問い合わせを手伝うことができます. 製造能力を理解し,設計が高生産性と品質で製造可能であることを確認します.
テストと品質保証 製品には厳格なテストと品質管理手順がありますテスト結果を解釈し,品質向上のために必要な変更を実行するために支援することができます.
問題を抱える場合は,このページをクリックします.潜在的なダウンタイムを最小限にするためにトラブルシューティングと問題解決に役立ちます.
販売後のサービス 顧客満足に尽力し,購入後に発生する懸念や疑問を解決するために販売後のサポートを提供しています.
ドキュメンテーションとリソース 幅広いドキュメンテーションとリソースへのアクセスが利用可能で,当社のHDI Any Layer PCBのプロジェクトへの使用と統合をサポートします.
私たちの技術サポートとサービスは HDI AnyLayer PCBのライフサイクルを通して 円滑なサポートを提供するように設計されていますプロジェクトが成功し,製品が最高水準の性能を保ちます.
