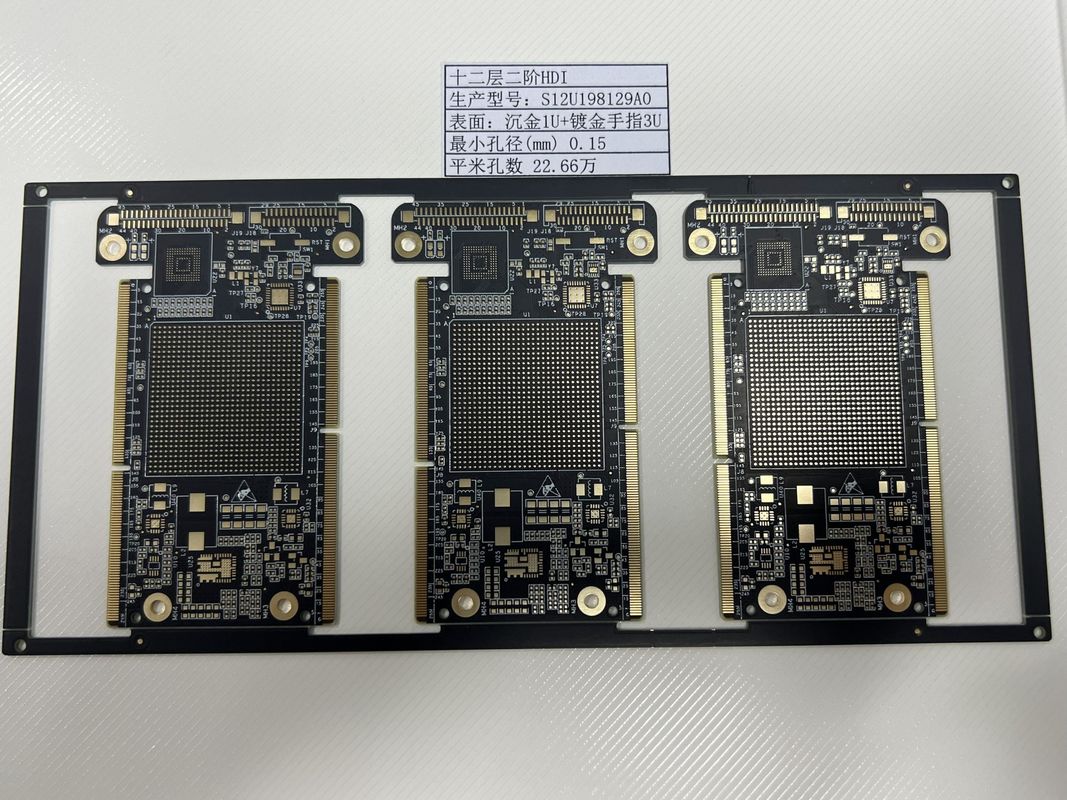

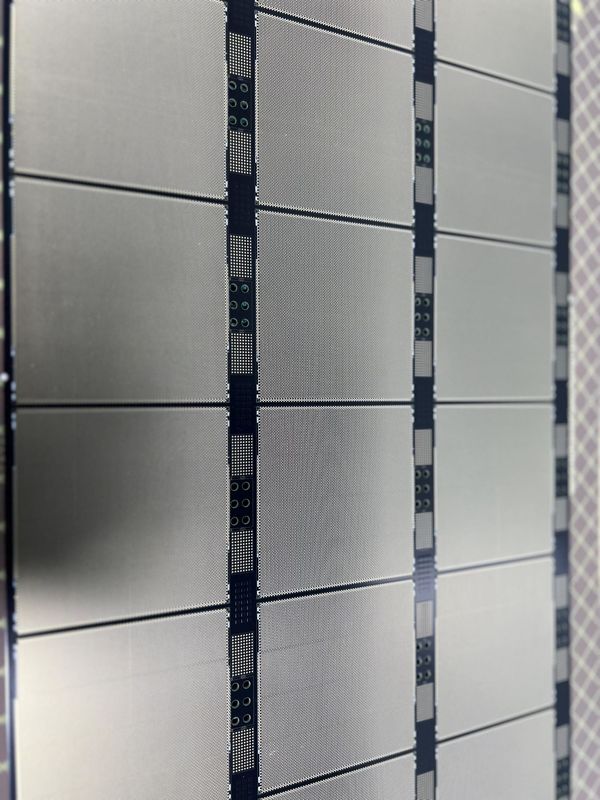

最高品質の原材料であるFR4 IT180のみを使用し、高密度PCBボードの耐久性、信頼性、高周波および高速信号への耐性を確保しています。高密度PCBボードは、ハーフホールと0.25mm BGAテクノロジーで設計されており、すべての電子部品に完璧にフィットします。
高密度PCBボードは、お客様にお届けする前に厳格なテストを実施しています。100% EテストとX線技術を使用して、高密度PCBボードが業界最高水準を満たしていることを確認しています。
お客様一人ひとりのユニークな要件を理解しており、お客様の特定のニーズに基づいたカスタマイズされたソリューションを提供しています。高密度PCBボードは、お客様の特定の要件を満たすためにランプソケットで設計できます。
高密度PCBボードは、高速通信デバイス、データストレージデバイス、ハイエンドコンピューティングシステムなどの高速電子アプリケーションに最適です。当社の高密度PCBボードがお客様の要件を満たし、期待を超えるものと確信しています。
この高密度モデルボードは、高い層数とインピーダンス制御能力を備えており、HD SDIコンバーターとして最適です。
| 技術パラメータ | 値 |
|---|---|
| PCB名 | 4層 1+N+1 HDIボード |
| 層数 | 4-20層 |
| 基板厚 | 0.2mm-6.00mm (8mil-126mil) |
| 基板層 | 6-32層 |
| インピーダンス制御 | はい |
| アスペクト比 | 10:1 |
| 特殊要件 | ランプソケット |
| 最小トレース | 3/3ミル |
| 最小穴径 | 0.15mm |
| 厚さ | 0.4-3.2mm |
HDI PCB製造: HDI PCBボードは、高密度インターコネクタの製造に最適な選択肢です。0.1mmのレーザードリル穴径と10:1のアスペクト比により、優れた性能と信頼性を持つ高密度インターコネクタを提供できます。さらに、基板の最小穴径0.15mmにより、最も複雑な設計も実現できます。
高速PCB: HDI PCBボードは、高速PCBにも最適です。3/3ミルの最小トレース幅と間隔により、優れた信号整合性を提供し、信号損失を低減できます。これにより、通信、コンピューティング、ネットワーキングなどの高速データ転送を必要とするアプリケーションに最適です。
小型フォームファクターPCB: HDI PCBボードは、小型フォームファクターPCBに最適です。高密度インターコネクタにより、コンパクトなサイズで優れた性能と信頼性を提供できます。これにより、ウェアラブルテクノロジー、IoTデバイス、医療機器などの小型フォームファクターを必要とするアプリケーションに最適です。
民生用電子機器: HDI PCBボードは、民生用電子機器に最適な選択肢です。高性能と信頼性により、スマートフォン、タブレット、ゲーム機などの幅広い民生用電子機器製品で優れた性能を発揮します。
車載電子機器: HDI PCBボードは、車載電子機器にも最適です。高密度インターコネクタと優れた性能により、過酷な自動車環境で信頼性と耐久性を提供できます。これにより、エンジン制御ユニット、インフォテインメントシステム、安全システムなどの自動車アプリケーションに最適です。
航空宇宙および防衛: HDI PCBボードは、航空宇宙および防衛アプリケーションにも最適な選択肢です。高性能と信頼性により、衛星、航空電子システム、防衛機器などの幅広い航空宇宙および防衛アプリケーションで優れた性能を発揮します。
全体として、HDI PCBボードは幅広いアプリケーションに最適な選択肢です。高密度インターコネクタ、高速PCB機能、小型フォームファクター機能により、幅広い業界で優れた性能と信頼性を提供できます。
当社の高速PCBボード製品、4層 1+N+1 HDIボードは、お客様の特定のニーズに合わせてカスタマイズ可能です。ランプソケットが必要な場合は、その特別な要件に対応できます。当社のHDI PCBボードは、基板厚が0.2mm~6.00mm(8mil~126mil)の範囲で、特別注文によりハーフホールと0.25mm BGAを含めることも可能です。層数は4~20層の範囲で、当社のHDIプリント基板は、高度な技術を必要とする高速アプリケーションに最適です。お客様のユニークなニーズを満たすカスタマイズ可能なソリューションを提供することをお約束します。
HDI PCBボード製品のテクニカルサポートとサービスには以下が含まれます:
経験豊富なエンジニアと技術者のチームが、HDI PCBボード製品のニーズに対して最高のサービスとサポートを提供することに専念しています。
問い合わせを直接私たちに送ってください.
