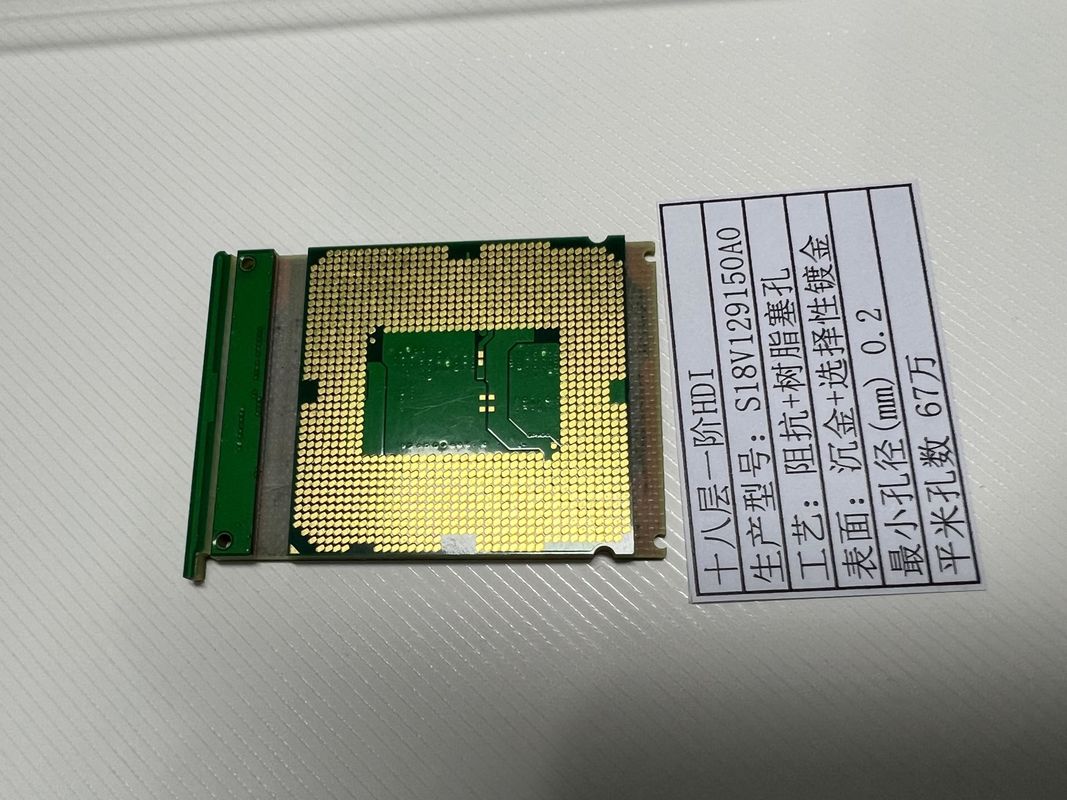

18L HDI密度インターコネクトボード ミニトラス 3/3 Mil 20層まで FR4 ランプソケット VIPPO ENIG+ゴールドフィンガー

18L HDI密度インターコネクトボード ミニトラス 3/3 Mil 20層まで FR4 ランプソケット VIPPO ENIG+ゴールドフィンガー

ランプソケット HDI密度インターコネクトボード

18L HDI密度インターコネクトボード

FR4高密度結合PCB

連絡 ください
引金 を 求め て ください
製品詳細
原材料:
FR4 IT180
層数:
4-20 層
ミンス トレース:
3/3MIL
穴の最小サイズ:
0.15mm
厚さ:
0.4-3.2mm
特別な条件:
ランプのソケット
穴の大きさ:
0.1mmレーザードリル
阻力制御:
そうだ
ハイライト:

ランプソケット HDI密度インターコネクトボード

,

18L HDI密度インターコネクトボード

,

FR4高密度結合PCB

支払いと送料の条件
製品説明

製品説明:

私たちのHDIPCBボードは,あなたの特定の要件を満たすために設計されています. 私たちは,それぞれのプロジェクトがユニークであることを理解し,私たちはあなたのアイデアを生き生きとするためにここにいます.私たちの製品は,特別な要求オプションと来ていますプロジェクトにぴったりの Half Hole と 0.25mm BGA 機能をご依頼ください

HDIPCBボードは カスタマイズできるだけでなく インピーデンス制御も搭載していますこの機能は,あなたのPCBの電気信号が望ましいレベルにあることを保証し,信号反射とノイズを減らすのに役立ちますこの機能により,電気が PCBをスムーズに伝わることを保証できます.

高周波の信号を処理するために設計され, 通信,データ保存,ネットワーク構築この製品は,スペースが限られているスマートフォンやタブレットなどの高密度のアプリケーションで使用することも可能です.

製品品質に誇りを持っています 私たちのHDI PCBボードは最新の技術と技術を使用して製造されています.製品 が 最高 の 品質 の 基準 に 準拠 する こと を 保証 する ため に,利用 できる 最良 の 材料 だけ を 使っ て い ます私たちの製造プロセスは 各ボードの機能性と信頼性をテストし プロジェクトに取り組むときに必要な安心感を与えます

プロジェクトニーズを満たすために設計されています 私たちはいつも助けに準備されています経験豊富な専門家のチームがあり, どんな質問や懸念でもいつでもお手伝いします顧客に最高の製品とサービスを提供することに コミットしており,お客様の期待を上回る努力をしています



特徴:

  • 製品名:HDI PCBボード
  • キーワード: 高密度インターコネクタ
  • PCB名: 4L 1+N+1 HDIボード
  • 厚さ:0.4〜3.2mm
  • 層数: 4-20 層
  • 板層: 6-32L

高品質のHDI PCB製造を探していますか? 私たちのHDI PCBボード (High Density Interconnector Printed Circuit Board) は,あなたのプロジェクトに最適なソリューションです. 0.4〜3の厚さ範囲です.2mm 層数 4から20まで4L 1+N+1 HDIボードは,さらに柔軟性があり,ボード層オプションは6-32Lから異なります.私たちのHDI PCBを信頼して,すべてのプロジェクトニーズに優れたパフォーマンスと耐久性を提供します.



技術パラメータ:

製品属性 価値
穴の大きさ 0.1mmレーザードリル
PCB名 4L 1+N+1 HDIボード
キーワード 高密度インターコネクタ
アスペクト比 10:1
層数 4-20 層
阻力制御 そうだ
特別 要求 半孔,0.25mm BGA
穴の最小サイズ 0.15mm
板の厚さ 0.2mm-6.00mm (8ミリ~126ミリ)
テスト 100%Eテスト,X線


応用:

HDI PCBボードの重要な特徴の1つはインピーダンスの制御能力です.環境や信号品質に影響を与える他の要因がある場合でも,ボードは安定した電気信号を維持することができます.これは,HDI PCB ボードを,DDR4 PCB デザインなどの高速データ転送を必要とするアプリケーションに理想的な選択になります.

HDI PCBボードのもう一つの利点は,コンパクトなスペースに多数のコンポーネントを収納する能力である.設計者は,ボードのサイズを増やす必要なく,部品や接続をデザインに追加する自由が増えるこれは,HDI PCB ボードをスマートフォン,タブレット,ウェアラブルなどの高密度電子機器の人気の選択肢にします.

HDI PCBボードは耐久性と信頼性にも知られています. 0.4-3.2mmの厚さ範囲と0.15mmの最小の穴の大きさで,これらのボードは,厳しい環境と重度の使用に耐えるように設計されています信頼性が重要な航空宇宙,軍事,医療アプリケーションで一般的に使用されています.

HDI PCBボードは,幅広い用途で使用できる汎用的で柔軟な回路ボードオプションです. 高密度の電子機器,DDR4 PCB,複雑な航空宇宙システムHDI PCBボードは信頼性と効果があります.



カスタマイズ:

高密度PCB製品では 特定のニーズを満たすために 幅広いカスタマイズサービスを提供しています 0.2mm から 6.00mm (8mil-126mil) のボード厚さのオプションであなたの要求にぴったりのボードを作成できます.

半孔と0.25mmBGAなどの特別な要求も提供します 高密度のPCBが独自の仕様を満たすことを保証しますあなたのプロジェクトに優れた精度と精度を提供します.

6-32Lの板層まで 拡張します. 低密度PCBの製造能力は,プロジェクトの複雑さに合わせて柔軟性を提供します.



サポートとサービス

私たちのHDI PCBボード製品は,最適なパフォーマンスと信頼性を保証するための包括的な技術サポートとサービスが付属しています.経験豊富なエンジニアと技術者の私たちのチームは,発生するかもしれない技術的な質問や問題で援助するために利用可能です設計,製造,および組み立てに関する専門的な助言を提供します. 私たちのサービスには,テスト,検査,製品が業界基準と規制に 準拠していることを確認するために継続的なサポートも提供します 長期間にわたって PCBのパフォーマンスを維持するのに役立ちますあなたのHDIPCBボード製品のための最高レベルの技術サポートとサービスを提供するために私たちのチームを信頼.

問い合わせを直接私たちに送ってください.
