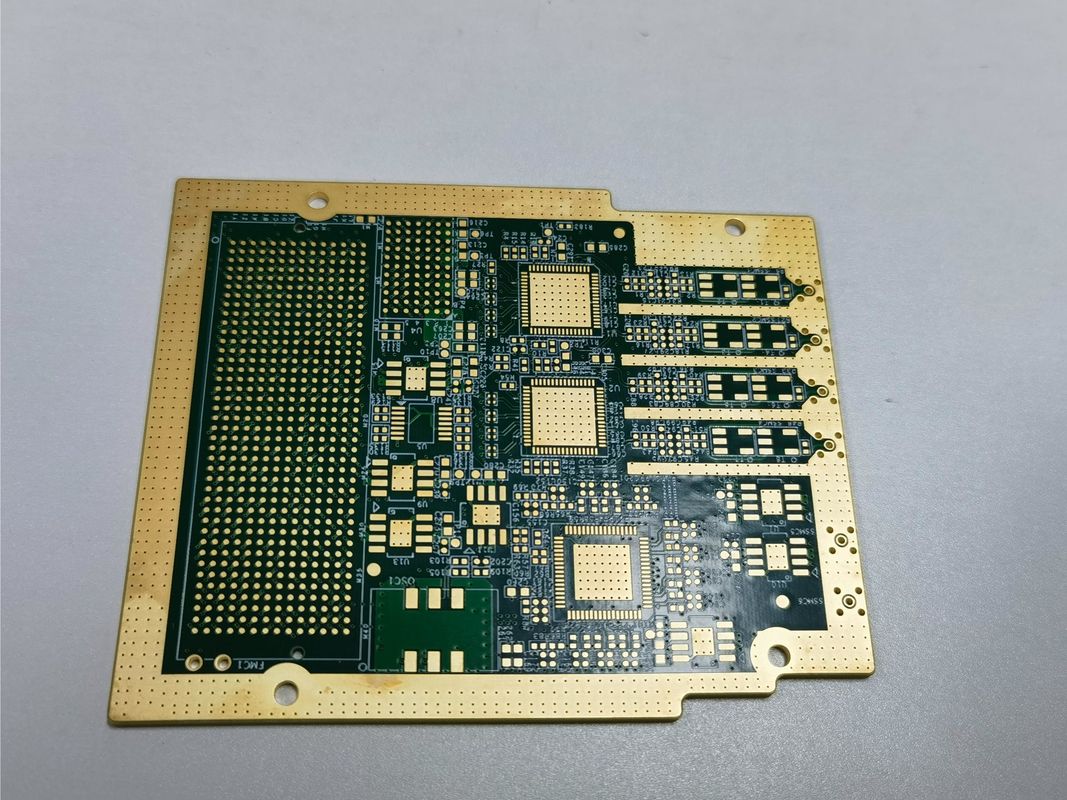

4層高密度相互接続HDI PCB, 6-32LHDIクイックターン PCB

製品説明:

当社のHDI PCB基板は、最小トレース幅3/3Mil、層数4～20層で、高性能アプリケーションに最適なソリューションを提供します。通信、医療機器、航空宇宙など、さまざまな産業での使用に最適です。

当社の製造施設では、最先端の設備とテスト方法を使用し、製造するすべての基板が品質と信頼性に関する当社の厳格な基準を満たしていることを保証します。当社のHDI PCB基板はすべて、業界標準を満たすかそれを超えることを保証するために、100%のEテストとX線テストを受けています。

当社の4L 1+N+1 HDI基板は、最も要求の厳しいアプリケーションでも、優れたパフォーマンスと信頼性を提供するように設計されています。複雑な回路、高周波信号、その他の困難な要件に取り組んでいる場合でも、当社のHDI PCB基板は対応可能です。

では、なぜ待つ必要があるのでしょうか？優れたパフォーマンスと信頼性を提供する高密度PCBをお探しなら、当社の4L 1+N+1 HDI基板以外にありません。当社の製品とサービスの詳細については、今すぐお問い合わせいただき、ご注文ください。

特徴:

• 製品名: HDI PCB基板
• インピーダンス制御: はい
• 穴径: 0.1mm レーザードリル
• 特殊要件: ランプソケット
• 層数: 4-20層
• 最小穴径: 0.15mm
• 高速PCBアプリケーションに最適
• DDR4 PCB設計に最適
• 高速PCB基板技術

技術パラメータ:

DDR4 PCB、HDI PCB製造、HDI PCB基板

アプリケーション:

HDI PCB基板の最小穴径は0.15mmであり、スペースが限られているアプリケーションでの使用に適しています。基板厚さは0.2mmから6.00mm（8mil-126mil）の範囲であり、幅広いアプリケーションでの使用に適しています。最小トレース幅と間隔は3/3Milであり、高精度と正確性が要求される高速PCB設計に最適です。

HDI PCB基板は、高速PCB、HD SDIコンバーター、その他の高速PCB基板など、さまざまなアプリケーションで一般的に使用されています。これらのアプリケーションは高いレベルの精度と正確性を必要とし、HDI PCB基板はこれらの要求を満たすために必要な機能を提供します。

HDI PCB基板は、民生用電子機器、自動車、航空宇宙、防衛、医療、その他の産業を含むさまざまなシナリオで使用されています。民生用電子機器では、スペースが限られており、高速処理が必要なスマートフォン、タブレット、ラップトップなどのデバイスで使用されています。自動車産業では、車線逸脱警報や衝突回避などの安全機能のために高速データ処理が必要な先進運転支援システム（ADAS）で使用されています。航空宇宙および防衛産業では、高いレベルの精度、正確性、信頼性が必要なアビオニクスおよび防衛システムで使用されています。医療産業では、正確な診断のために高速データ処理が必要なMRI装置やCTスキャナーなどの医療機器で使用されています。

カスタマイズ:

当社のHDI PCB基板製品は、お客様の特定のニーズを満たすためのさまざまなカスタマイズサービスを提供しています。当社のサービスには以下が含まれます:

• 基板層数: 6-32L
• 最小トレース幅/間隔: 3/3Mil
• 厚さ: 0.4-3.2mm
• インピーダンス制御: はい
• テスト: 100%Eテスト、X線

当社のHDI PCB基板は、高密度モデル基板やDDR4 PCBアプリケーションに最適です。お客様の特定の要件を満たすために当社の製品をどのようにカスタマイズできるかについては、今すぐお問い合わせください。

サポートとサービス:

当社のHDI PCB基板製品には、最適なパフォーマンスを確保するための包括的な技術サポートとサービスが付属しています。経験豊富なエンジニアと技術者のチームが、製品に関して発生する可能性のある技術的な問題についてお客様をサポートします。

当社のHDI PCB基板製品には、以下の技術サポートとサービスを提供しています:

• 設計レビューと最適化
• プロトタイプテストと検証
• 品質管理と検査
• 障害解析とトラブルシューティング
• 修理およびメンテナンスサービス
• カスタマイズと変更

当社の目標は、HDI PCB基板製品にご満足いただけるよう、最高レベルの技術サポートとサービスを提供することです。
