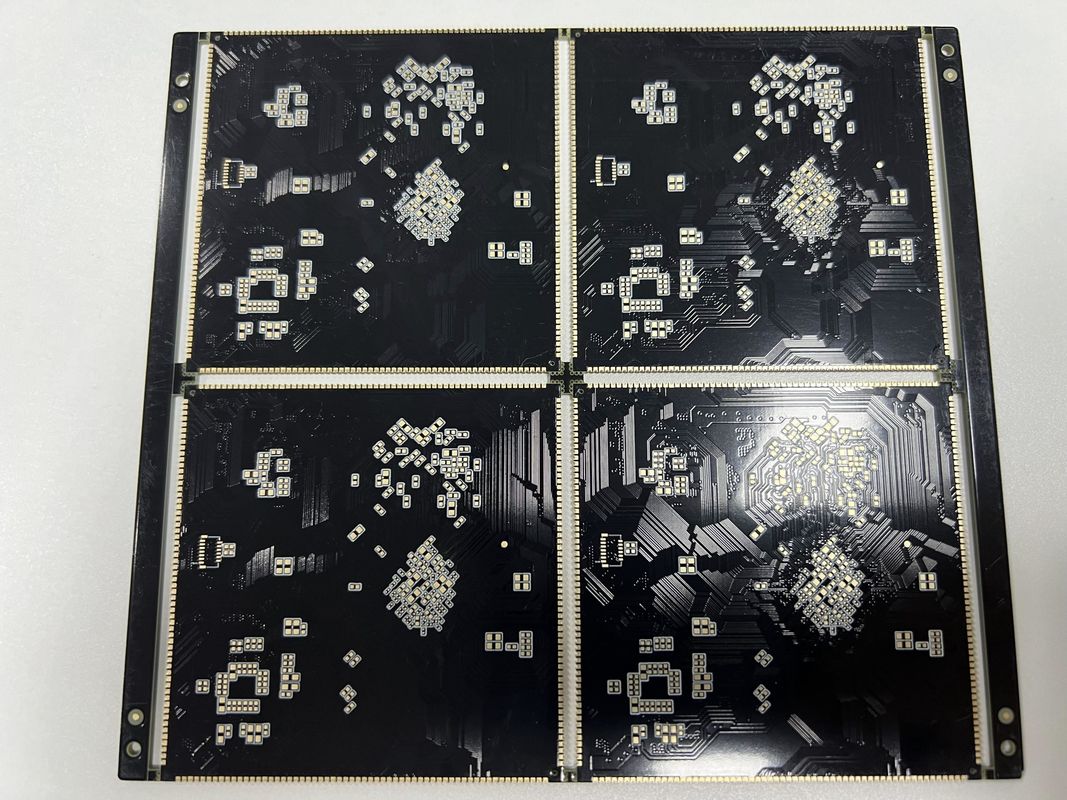

高密度HDIPCB板 半孔 BGA 0.25mmランプソケット 10 1 側面比

製品説明:

HDI PCB基板は、最先端のPCB技術を体現した高密度インターコネクトアプリケーション向けの最先端ソリューションです。この製品は、特にスペースと重量が重要な要素となる洗練された電子アセンブリに対応するように設計されています。HDI PCB基板は、航空宇宙、防衛、医療、通信など、高性能と信頼性を必要とする業界に最適です。

HDI PCB基板の機能の中核となるのは、4層から20層に及ぶ印象的な層数です。この多層設計により、電子部品をより高密度に配置でき、コンパクトなフットプリント内で複雑な回路を実現できます。マイクロビアと高度なPCB製造技術の使用により、複雑な相互接続が実現され、高い信号整合性と電気的性能が保証されます。

HDI PCB基板の最も注目すべき属性の1つは、わずか0.15mmの最小穴サイズです。この微細な穴サイズは、高密度設計で使用される小型化されたコンポーネントに対応するために不可欠です。より小さなビアはスペースを節約するだけでなく、信号損失やクロストークの全体的な低減にも貢献し、高速信号の整合性を維持するために重要です。

インピーダンス制御は、HDI PCB基板のもう1つの重要な機能です。この製品は、信号経路のインピーダンスを正確に制御するように設計されており、これは高速データ伝送に不可欠です。インピーダンス制御により、HDI PCB基板は、HD SDIコンバーターやその他の高速デジタルアプリケーションの厳格な電気的性能要件をサポートできます。この慎重なインピーダンス管理は、信号反射とタイミング遅延を最小限に抑え、信頼性の高い一貫したパフォーマンスを提供します。

特別な要件もHDI PCB基板にとって障害ではありません。この製品は適応性があり、ランプソケットなどのユニークな機能を組み込むようにカスタマイズできます。この適応性により、HDI PCB基板は特定のアプリケーションに合わせて調整でき、パフォーマンスや品質を損なうことなく、最も特殊な要件も満たすことができます。

品質保証に関しては、HDI PCB基板は厳格なテストプロトコルを受けており、各基板が最高水準を満たしていることを保証します。この製品は、潜在的な欠陥を特定および修正するために、100%のEテストとX線検査を受けます。これらのテストにより、納品前にビア、はんだ接合、およびPCB全体の整合性の信頼性が保証されます。この綿密なテストプロセスは、失敗が許されないアプリケーションにとって不可欠です。

HDI PCB基板の機能は、小型化、高速化、高性能化と同義であるHDIプリント基板での使用に理想的な選択肢となります。基板の高度な機能と厳格なテストにより、最新の電子機器の要求に対応できます。HD SDIコンバーターで使用されるか、高密度と高信頼性が最優先されるその他のアプリケーションで使用されるかに関わらず、HDI PCB基板は優れた結果をもたらします。

結論として、HDI PCB基板は、最先端のPCB技術を求める顧客にとって優れた選択肢です。最小穴サイズ0.15mm、インピーダンス制御、ランプソケットなどの特別な要件へのカスタマイズ性、および徹底的なテスト手順などの機能により、この製品は市場で際立っています。4〜20層の層数は、さまざまなアプリケーションに対応する汎用性を提供し、HDI PCB基板はあらゆる高密度電子設計に不可欠なコンポーネントとなっています。

特徴:

• 製品名: HDI PCB基板
• 厚さ: 0.4-3.2mm
• 基板厚さ: 0.2mm-6.00mm (8mil-126mil)
• 特別な要件: ランプソケット
• 最小穴サイズ: 0.15mm
• PCB名: 4L 1+N+1 HDI基板
• HDI PCB製造
• HDI PCB
• 高速PCB基板

技術パラメータ:

アプリケーション:

HDI PCB、または高密度インターコネクタプリント基板は、PCB製造技術における大きな飛躍を表し、よりコンパクトな設計と、より高い回路密度および強化された電気的性能を可能にします。HDI PCBは、最小穴サイズ0.15mm、最小トレース幅および間隔3/3ミルなどの微細な特徴を特徴としており、より小さなスペースでより多くの機能を実現できます。層数の可能性は4層から20層まであり、さまざまな複雑さと設計要件に対応します。HDI PCB製造の分野では、これらの属性により、HDI PCBは高度な電子アプリケーションに最適です。

HDI PCBの適用機会とシナリオは多様であり、信頼性、省スペース性、および電気的性能の向上が最優先されるいくつかの業界や技術にまたがっています。通信業界では、HDIプリント基板は、スマートフォン、タブレット、ウェアラブルなどのデバイスに不可欠であり、機能性を損なうことなく小型化への需要が高まっています。高密度PCB設計により、より多くのコンポーネントをより小さな領域に詰め込むことができ、より洗練されたコンパクトなデバイスへのトレンドをサポートします。

医療電子分野では、HDI PCBは小型のポータブル医療機器や、高精度と信頼性を必要とする複雑な実験装置で使用されています。小さな穴サイズと高い層数は、HDI基板をペースメーカー、画像処理装置、HDI技術の高い信号整合性と信号損失の低減から恩恵を受ける高度な診断装置などの医療機器の小型化に最適なソリューションにしています。

航空宇宙および防衛アプリケーションも、システムが極端な条件下で動作し、スペースと重量が非常に重要となる高密度PCB設計から恩恵を受けています。高密度インターコネクタ基板は、アビオニクスシステム、衛星通信、およびさまざまな防衛機器で見られ、それらの強化されたパフォーマンスと信頼性はミッションの成功に不可欠です。

さらに、自動車業界もますますHDI PCBを設計に組み込んでいます。電気自動車と先進運転支援システム（ADAS）の出現により、信頼性の高いコンパクトなPCBソリューションの必要性がかつてないほど高まっています。HDI技術は、自動車環境に典型的な過酷な条件に対する耐性を維持しながら、自動車への複雑な電子機器の統合をサポートします。

民生用電子機器では、HDI PCBはカメラ、ゲーム機、スマート家電など、最新のガジェットやデバイスのバックボーンとなっています。消費者がより多くの機能と接続性を求めるにつれて、高密度PCBは、限られたスペースで複雑な回路をサポートするために必要なインフラストラクチャを提供します。

最後に、コンピューターおよびストレージ業界も、マザーボード、サーバー、および高速通信デバイスにHDI技術を利用しています。層数の増加と小型化により、HDI PCBは優れた電気的性能と熱放散を提供し、これらの分野で必要とされる高速処理と信頼性にとって重要です。

要約すると、HDI PCB基板製品の適用機会とシナリオは広範であり、現代の電子機器の進歩にとって重要です。最小穴サイズ、最小トレース、および可変層数という属性は、その設計内で可能な高い層数と組み合わされて、多数のハイテク産業にわたる最先端のHDI PCB製造プロセスの基本的なコンポーネントとなっています。

カスタマイズ:

当社のHDI PCB基板製品は、高密度インターコネクトソリューションを必要とするアプリケーションの要求を満たすために、さまざまなカスタマイズサービスを提供しています。プレミアムFR4 IT180原材料を使用することで、これらの基板は優れた信頼性とパフォーマンスを提供します。

印象的な10:1のアスペクト比を持つ当社のHDIプリント基板は、最新の電子機器の複雑な設計に対応するように設計されています。最小トレース幅と間隔の機能は3/3ミルであり、HD SDIコンバーターのニーズやその他の高解像度アプリケーションに正確でクリアな信号経路を保証します。

ランプソケットなどの特別な要件が、テーラードアプリケーションに必要とされることが多いことを理解しています。当社のカスタマイズサービスは、これらのユニークなニーズを満たすように拡張されており、HDI PCB基板が仕様に完全に適合することを保証します。

当社のHDI PCB基板の厚さは、特定の設計および機械的要件に準拠するために0.4〜3.2mmの範囲で調整でき、高密度回路の課題に対応する汎用性の高いソリューションを提供します。

サポートとサービス:

HDI PCB基板は、最新の高密度インターコネクト技術で設計されており、さまざまなアプリケーションで高いパフォーマンスと信頼性を保証します。HDI PCB基板のテクニカルサポートとサービスは、この製品をプロジェクトに効果的に統合するために必要な支援を提供することに専念しています。

製品テクニカルサポート:

1. 包括的なドキュメント: HDI PCB基板の機能と制限を理解するのに役立つ詳細なユーザーマニュアルと製品仕様を提供します。

2. トラブルシューティングガイド: トラブルシューティングガイドは、HDI PCB基板の使用中に発生する可能性のある一般的な問題を診断および解決するのに役立つように設計されています。

3. 技術的な問い合わせ: より複雑な技術的な質問については、専門家チームがお客様固有の使用例に合わせた洞察とソリューションを提供します。

サービス:

1. 設計レビュー: 製造前に、HDI PCB基板の設計がパフォーマンスと製造可能性に最適化されていることを確認するための設計レビューサービスを提供します。

2. プロトタイプテスト: 本格的な生産に進む前に、実際の条件下でHDI PCB基板のパフォーマンスを検証するためのプロトタイプテストを支援できます。

3. アフターセールスサポート: アフターセールスサポートチームは、HDI PCB基板を受け取った後に発生する可能性のある問題に対応し、製品に対する継続的な満足を保証します。

テクニカルサポートとサービスには、物理的な修理サービスは含まれていないことに注意してください。利用可能なチャネルとリソースを通じて、最高レベルの顧客サポートを提供することに専念しています。
