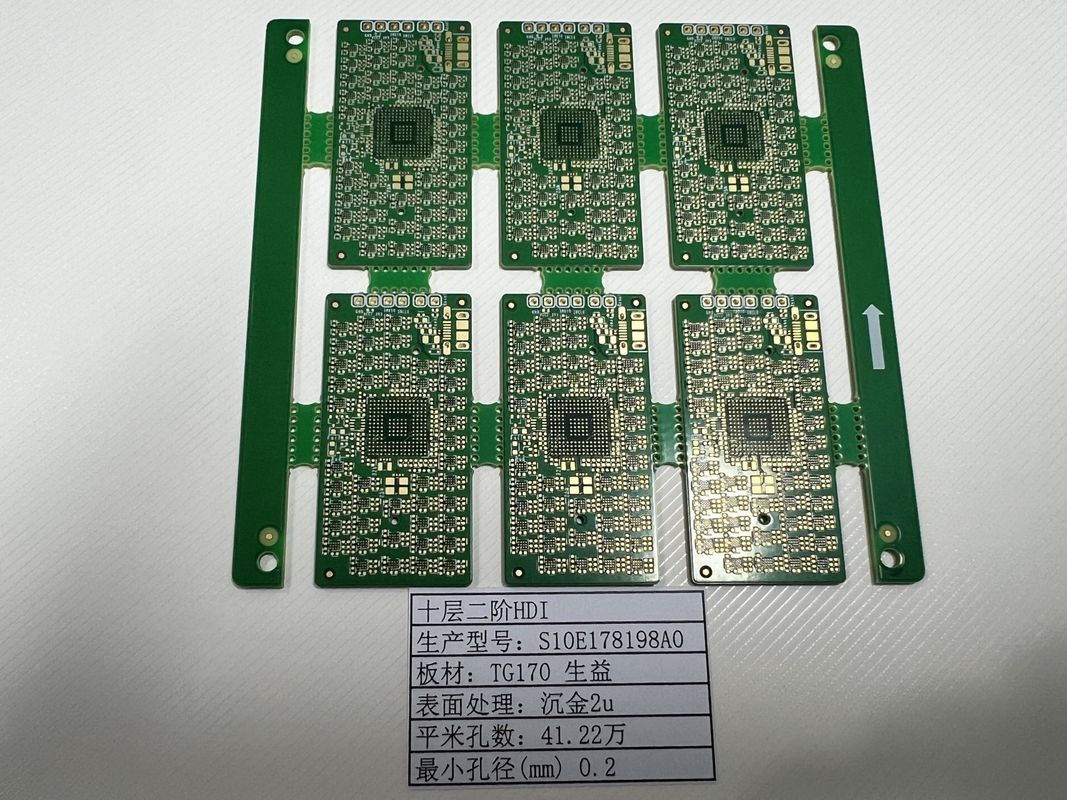

OEM HDI回路板 10 層 2+N+2 X線テスト 超薄 0.2mm-6.00mm

製品説明:

HDI（高密度インターコネクタ）PCB基板は、エレクトロニクス分野における技術的驚異であり、優れた性能と信頼性で現代のエレクトロニクスの高度なニーズに応えます。これらの基板は、より高密度な部品配置と多数の相互接続を必要とするアプリケーション向けに特別に設計されています。高速PCB基板アプリケーションに理想的なHDI PCBは、機能性を損なうことなく小型化のトレンドに対応し、回路基板技術の進化の証です。

HDI PCB基板の中心には、わずか0.15mmの最小穴径をサポートする驚異的な能力があります。この機能により、単位面積あたりのスルーホール数を増やし、単一の基板により多くの部品を統合できます。この小型化は、今日の電子機器市場の特徴である、軽量でコンパクト、かつ高効率なデバイスの製造における重要な要素です。

HDI PCBにとって品質と信頼性は最優先事項であり、各基板が最高水準を満たしていることを保証するために、厳格なテストプロトコルが実施されています。すべての基板は100% Eテストを受け、電気的性能が検証され、機能性と信頼性が保証されます。さらに、X線検査が実施され、基板の内部構造が検査され、層構造の完全性と肉眼では見えない微細な接続が検証されます。この二重テストアプローチにより、各HDI PCB基板に欠陥がなく、高速・高性能アプリケーションの要求に対応できることが保証されます。

幅広い要件に対応するため、HDI PCBの基板層数は6層から最大32層（6-32L）まで変化します。この柔軟性により、最もシンプルなデバイスから最も複雑なコンピューティングシステムまで、さまざまなアプリケーションに対応できるPCBの設計と製造が可能になります。多層設計は、信号損失やクロストークの低減にも役立ち、信号整合性が不可欠な高速PCB基板アプリケーションでは非常に重要です。

特殊な要求に応えるため、HDI PCB基板はハーフホールや0.25mm BGA（ボールグリッドアレイ）ピッチなどの特殊リクエストに対応できます。キャステレーションホールとしても知られるハーフホールは、基板間の相互接続を作成したり、PCBの端に直接部品を取り付けたりするために使用されます。0.25mm BGAピッチ機能は、超小型電子アセンブリに不可欠なIC（集積回路）の高密度実装を可能にするため、特に注目に値します。これらの機能は、HDI PCBのさまざまな設計および機能要件への適応性を強調し、最先端の電子製品の開発におけるその役割をさらに確立します。

高密度インターコネクト技術の統合により、HDI PCB基板は現代のエレクトロニクスにおいて不可欠なコンポーネントとなっています。そこでは、性能要求の増加とサイズ削減の必要性が一致しています。HDI PCBは単なるコンポーネントではなく、通信、コンピューティング、医療機器、航空宇宙産業などの分野で高度なエレクトロニクスの普及を可能にするソリューションです。高速PCB基板操作をサポートする卓越した能力と、さまざまな層数や特殊リクエストに対応できる汎用性により、HDI PCBは電子設計および製造の基盤となっています。

要約すると、HDI PCB基板はPCB設計の頂点であり、最も要求の厳しい電子アプリケーション向けの高密度インターコネクタソリューションを提供します。超微細穴能力、厳格なテスト手順、柔軟な層数、および特定の設計要求を満たす能力を備えたHDI PCBは、電子コンポーネントの小型化と機能性の限界を押し広げたいエンジニアやデザイナーにとって決定的な選択肢です。

特徴:

• 製品名: HDI PCB基板
• 穴径: 0.1mm レーザードリル - 高速PCBアプリケーションに最適
• 基板層数: 6-32L - 複雑なHDI PCB製造のための柔軟な設計
• 最小トレース: 3/3Mil - 精密で高解像度の線画
• 特殊要件: ランプソケット - 特定のニーズに合わせてカスタマイズ
• テスト: 100% Eテスト、X線 - HDI PCB基板の信頼性と品質を保証

技術パラメータ:

アプリケーション:

HDI（高密度インターコネクタ）PCBは、スペース、重量、性能が重要な現代のエレクトロニクスの厳しい要求を満たすように設計された高速PCB基板です。4層から20層までの層数を持つこれらの基板は非常に汎用性が高く、さまざまなアプリケーションに適応できるため、幅広い機会やシナリオに最適です。

HDI PCBの主なアプリケーションの1つはコンピューティング分野であり、そこでは高速PCB性能が最優先されます。これらの基板のコンパクトで効率的な設計と、0.25mm BGA（ボールグリッドアレイ）技術を実装できる能力は、高速データ処理と最小限の遅延を必要とするラップトップ、サーバー、高性能コンピューターに最適です。ハーフホール技術は、エッジコネクタアプリケーションで特に役立ち、周辺機器への堅牢で信頼性の高い接続を保証します。

通信業界では、HDI PCBはその優れた電気的性能と高速信号伝送をサポートする能力により不可欠です。微細な3/3Mil最小トレースにより、信号のルーティング密度を高めることができ、これはスマートフォン、基地局、その他の通信デバイスで、速度や信号整合性を損なうことなく小型化を必要とする場合に重要です。

ウェアラブル技術の出現により、HDI PCBも基盤となるコンポーネントとなっています。コンパクトなサイズと多層構成により、洗練されたウェアラブルデバイスに高度な機能性を統合できます。フィットネストラッカー、スマートウォッチ、医療監視デバイスのいずれであっても、0.1mmレーザードリル穴径などのHDI PCBの属性は、これらの洗練された製品に必要な、小さく精密な接続に不可欠です。

高精度と信頼性を必要とする医療機器は、HDI PCB基板の適用から多大な恩恵を受けています。画像装置や診断ツールなどの機器は、クリティカルな条件下で一貫して性能を発揮する高速PCB基板の能力に依存しています。さらに、100% EテストとX線テストの保証により、各基板が医療認証の厳格な要件を満たしていることが保証されます。

最後に、航空宇宙および防衛分野では、HDI PCBの信頼性と高速機能により、アビオニクス、衛星システム、防衛通信デバイスでの使用に適しています。これらの基板の厳格なテストと精密な製造により、極端な条件に耐え、故障が許されない場合に信頼性の高いパフォーマンスを提供できます。

結論として、HDI PCB基板は、高速エレクトロニクスの進歩に不可欠な多用途製品です。そのアプリケーションは広範囲に及び、現代の技術ランドスケープのほぼすべての側面に触れています。コンピューティングからウェアラブル技術、ヘルスケアから防衛まで、HDI PCBはイノベーションの中心にあり、より小さく、より速く、より信頼性の高い電子デバイスの開発を推進しています。

カスタマイズ:

当社の高速PCBサービスは、高密度インターコネクタ（HDI）PCB基板のカスタマイズを提供することにより、現代のエレクトロニクスの特殊なニーズに対応します。当社の能力により、最小穴径を0.15mmまで指定でき、高密度モデル基板が高度な電子コンポーネントの複雑な設計要件に対応できることを保証します。

HDI PCB基板は、0.2mmから6.00mm（8mil-126mil）までのさまざまな基板厚さで提供され、多様なアプリケーションと耐久性基準に対応できます。軽量でポータブルなデバイスに取り組んでいる場合でも、堅牢で高出力の回路に取り組んでいる場合でも、お客様のニーズに合わせて基板をカスタマイズできます。

また、4層から20層までのオプションを備えた包括的な層数カスタマイズを提供しています。この柔軟性により、HDI PCB基板が、シンプルなデバイス向けであっても、複雑で多機能な機器向けであっても、意図された用途に最適化されていることが保証されます。

さらに、HDI PCBサービスではインピーダンス制御を保証します。これは、高速PCBアプリケーションでの信号整合性を維持するために不可欠であり、高密度モデル基板が今日のテクノロジーで要求される速度で確実に動作することを保証します。

サポートとサービス:

当社のHDI（高密度インターコネクタ）PCB基板は、包括的なテクニカルサポートとサービスに裏打ちされており、製品を最大限に活用できます。設計、実装、最適化に関する専門家によるガイダンスにより、HDI PCB基板を最高のパフォーマンスで機能させ続けるために必要なサポートを提供することに専念しています。

当社のテクニカルサポートには、発生する可能性のある質問や問題に対応できる、知識豊富で経験豊富なエンジニアチームへのアクセスが含まれます。初期セットアップから複雑な回路のトラブルシューティングまで、当社のチームは専門的なアドバイスとソリューションを提供します。

当社のチームからのサポートに加えて、HDI PCB基板の寿命を延ばし、機能を強化するために設計されたさまざまなサービスを提供しています。これらのサービスには以下が含まれますが、これらに限定されません:

• 設計レビュー: HDI PCB設計が業界標準を満たし、製造とパフォーマンスに最適化されていることを確認します。
• 信号整合性解析: 基板上の高速信号のパフォーマンスを理解し、改善するのに役立ちます。
• 熱解析: 基板の熱特性に関する洞察を提供し、信頼性とパフォーマンスを向上させます。
• 高度なテストサービス: 電気的テスト、マイクロセクション、環境テストを含む、HDI PCBのパフォーマンスと信頼性を検証するためのテストスイートを提供します。

また、HDI PCB基板を最大限に活用するためのドキュメントとリソースも提供しています。これには、HDI PCBテクノロジーに関連する幅広いトピックをカバーする技術マニュアル、ベストプラクティスガイド、アプリケーションノートが含まれます。

HDI PCB基板の販売で、お客様の成功へのコミットメントは終わりません。お客様の満足と製品の長期的なパフォーマンスを確保するために、継続的なサポートとサービスを提供するよう努めています。
