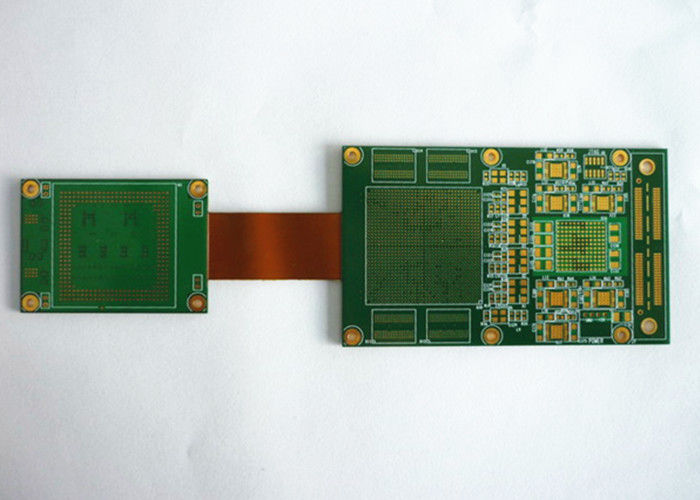

Rigid Flex PCBは,柔軟な印刷回路の柔軟性と,硬い印刷回路板 (PCB) の耐久性と安定性を組み合わせる最先端のソリューションです.この革新的な製品はハイブリッド構造です,従来のPCB設計によりコンパクトで信頼性の高いアプローチを可能にします. 航空宇宙,医療,自動車を含む幅広い産業に対応するように設計されています.Rigid Flex PCBは複雑な電子組成のための高品質のエンジニアリングの象徴です.
頑丈で柔軟なPCBの構築に使用される重要な材料の1つは FR4です 頑丈なPCB層のための知られ尊敬される材料です 介電強度,熱性能,耐久性また,PCBの柔らかい領域に不可欠な優れた柔軟性と耐熱性を提供するため,ポリマイドの取り込みも製品の設計に不可欠です.PET (ポリエチレンテレフタラート) が使用されます.耐張性,安定性,電熱絶縁性能で知られていますこの材料の組み合わせは,Flex Rigid PCBが品質を損なわないようにし,厳しい環境に耐えられる製品を提供することを保証します.
電子部品における精度の重要な役割を理解し,Rigid Flex PCBは 0.5mmから 10mmの曲線半径を誇っています.この特徴は,PCBが不具合なく複数の折りたたみサイクルに耐える必要があるアプリケーションにとって特に重要です.精密な曲がり半径により,より緊密な包装が可能になり,コネクタやケーブルの必要性が減少し,より精簡でコンパクトな設計が得られます.
Flex-Rigid Printed Circuit Boardのもう1つの重要な特徴は,穴位置偏差であり, ±0.05mm以内に厳格に制御されています.この 卓越 し た 精度 に よっ て,すべての 部品 と バイアス が 完璧 に 調整 さ れ て いる こと が 保証 さ れ ます電子製品の機能と信頼性にとって極めて重要です.Rigid Flex PCBは,誤った接続と潜在的なショートサーキットのリスクを最小限に抑える電子機器の整合性を維持する.
Rigid Flex PCBの寸法が厳密に設計されています 標準寸法 41.55*131mm幅広い用途に対応し,様々なハウジングや囲いにシームレスに組み込めるこの次元は,PCBの性能と機能性を損なうことなく空間を最適化するために慎重に選択されています.
さらに,Rigid Flex PCBには,ルーティング,V-CUT,ベーリングなどの高度なプロファイリングパンシング技術が含まれています.これらのプロフィールオプションは,クリーンエッジの仕上げを提供し,生産パネルから個々のPCBの分離を容易にするこれらのプロファイリング方法によって提供される汎用性により,特定の設計要件に合わせて高いレベルのカスタマイズと適応性が可能です.
結論として,Flex-Rigid Printed Circuit Board は,電子部品の領域で技術的な驚異として立っています. 卓越した多用性,信頼性,精度を提供します.固い材料と柔軟な材料の両方の最良の性質を統合することで高級消費電子機器や医療機器に 合わせた製品ですRigid Flex PCBは,最適な性能と耐久性を提供するように設計されています電子製造の進歩における重要な要素としての地位を堅持した.
| 属性 | 仕様 |
|---|---|
| 層数 | 4 層 |
| 曲線半径 | 0.5~10mm |
| マックスレイヤー | 52L |
| 治療法 | ENIG/OSP/浸水金/チン/シルバー |
| 柔軟性 | 1 から 8 回 |
| 構成要素 | SMD,BGA,DIP など |
| プロファイリング パンシング | ルーティング,V-CUT,ベーリング |
| 材料 | FR4,ポリアミド,PET |
| PCB 層 | 1〜28層 |
| 最小の痕跡/空間 | 0.1mm |
Rigid Flex PCB,寸法 41.55*131mm 1から28層まであり,最大52L様々なアプリケーションのシナリオで 卓越した柔軟性と信頼性を 提供するために設計された 最先端のソリューションですこの折りたたみ可能な印刷回路板は,硬い回路と柔軟な回路の両方の技術の中で最高のものを組み合わせて,複雑な電子ニーズに コンパクトで耐久性のある,そして汎用的なソリューションを提供しています.
Rigid Flex PCB の主要用途の1つはウェアラブル技術です スマートウォッチやフィットネストレーカーなどのデバイス柔軟な硬い回路板の設計から大きな利益を得ますこの装置は,日常使用のストレスやストレスを耐えながら,人間の体に快適に適合できるようにします.性能を犠牲にすることなく,狭い不規則なスペースにフィットするために折りたたむか曲がり.
極度の環境条件に耐える能力があり 耐久性も高い信頼性の高い電気性能を提供しながら航空機の航空電子機器や衛星や車両制御システムで使用するのに理想的な選択肢です柔軟な硬い回路板は,現代機械のスリームでコンパクトなスペースにフィットするように設計することができますより高度な機能と制御を限られたスペースに組み込むことができます.
さらに,スマートフォン,カメラ,携帯デバイスなどの消費電子機器は,薄型プロファイルと高密度の相互接続機能のためにRigid Flex PCBを活用しています.柔軟性により 革新的な製品設計が可能です折りたたむか 曲がりくねったスクリーンのようなもので 頑丈さは 定期的に使っているときに 折りたたむか 曲がりくねるなど 頻度が高いにもかかわらず デバイスの長寿を支えています
医療 機器 も 頑丈 な 柔軟 な PCB の 特質 から 恩恵 を 得る.医療 植入 物 や 診断 機器 は,厳格 な 空間 と 屈曲 要求 に 応える 信頼 できる 回路 を 必要 と し て い ます.Rigid Flex PCBの生物互換性と高精度能力により,一貫した性能と患者の安全が優先される重要な医療用途に優れた選択となります.
最後に,Rigid Flex PCBは,機械の振動と熱膨張が一般的な問題である産業用アプリケーションでも広く使用されています.耐久性や適応性は 継続的な性能を保証します運用効率を維持し,ダウンタイムを最小限に抑えるために重要です.
結論として Rigid Flex PCBは 汎用的な設計と堅牢な構造で 様々な産業における幅広い要求に応用するのに最適です印刷回路板技術における進歩を証明しています設計者やエンジニアに 伝統的な硬板設計の制約なしに 革新の自由を 提供します
繊細なPCBの多用性を体験してください 繊細なPCBの多用性を体験してください 繊細なPCB製品です柔軟な回路の適応性と,硬いPCBの弾力性を組み合わせています.優れたPCB組み立てサービスプロバイダーとして,私たちはあなたの製品が最高品質と効率の基準を満たしていることを保証します.
柔軟な硬い回路板は 0.1mm の最小痕跡/スペースを誇っています 複雑な回路設計と高密度のアプリケーションを可能にします複雑な電子アーキテクチャに十分な柔軟性を提供する耐久性と最適な電気性能を保証する PCBの構築には FR4,ポリアミド,PETなどのトップグレードの材料を使用しています
プロトタイプやフルスケール生産を 必要とする場合でも 製品カスタマイゼーションサービスは あなたの正確な仕様に合わせています私たちのRigid Flex PCBは,卓越性への我々のコミットメントと,あなたの期待を上回る柔軟な硬い回路板を提供する私たちの能力の証明です.
Rigid Flex PCB製品では,硬板と柔軟な回路の両方を1つのユニットに統合し,耐久性と信頼性が向上したより合理的な設計を可能にします..柔軟性PCBの技術サポートとサービスは お客様の多様なニーズに応えるように調整されており, プロジェクトがコンセプトから完成までサポートされることを保証します.
経験豊富なエンジニアのチームが 設計の最適化に関する専門的なアドバイスを 提供していますスタックアップ構成Rigid Flex PCBが電気と機械の要件を満たしていることを保証します
私たちは,あなたのRigid Flex PCBの品質と機能性を保証するために,包括的なテストサービスを提供します.連続性や隔熱耐性試験など柔軟性や耐久性を評価する機械試験も行われました
追加のサポートを必要とするクライアントには 設計サービスが提供されています 設計図の作成,レイアウトデザイン,プロトタイプ開発などです設計プロセスを合理化し, 精度と効率で Rigid Flex PCB コンセプトを実現することです..
技術的な問題や懸念がある場合 迅速かつ効果的な解決策を提供するために 専門サポートチームを用意しています我々は,継続的な改善にコミットし,我々の製品とサービスを向上させるためにフィードバックを歓迎します.
プロジェクトにRigid Flex PCBの適用または統合に関する質問については,私たちの知識豊富なサポートスタッフはいつでもサポートに準備されています.私たちは,あなたがあなたのアプリケーションに頑丈なフレックスPCB技術の成功した実装のために必要なすべてのリソースを持っていることを確保するために努力します.
問い合わせを直接私たちに送ってください.
