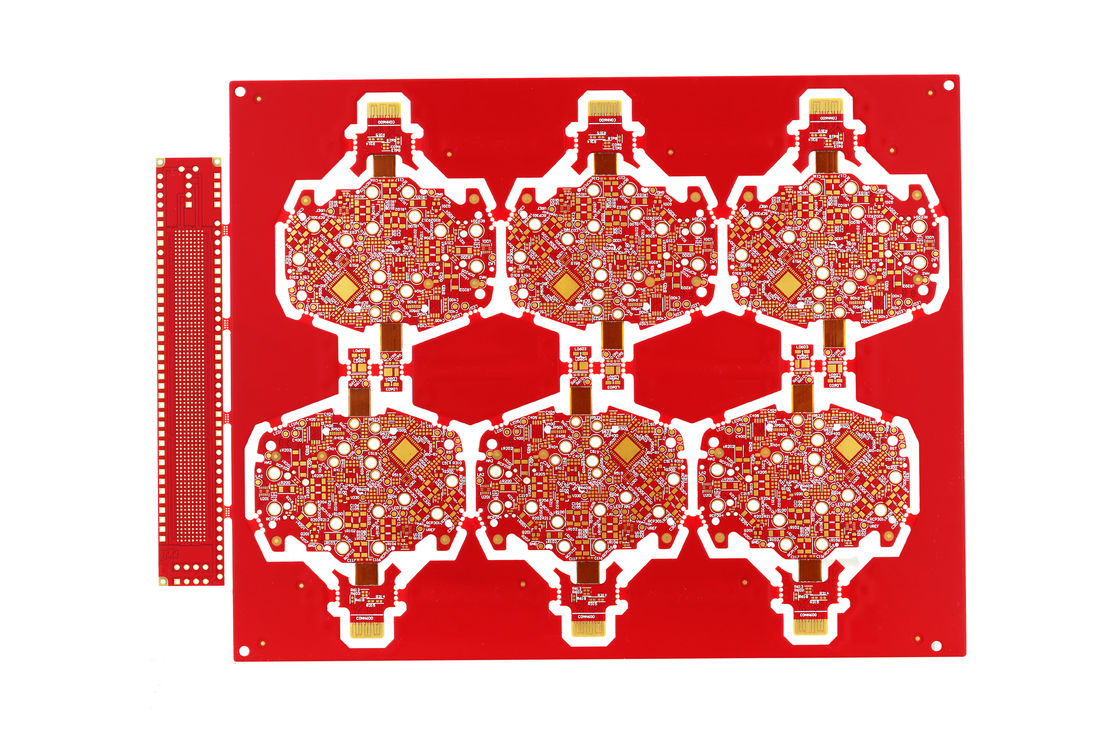

先進的な堅牢な4層硬柔性PCBボード 痕跡 / 空間精度

製品説明:

リジッドフレキシブルPCB製品は、従来の剛性プリント基板（PCB）が提供する堅牢性と、フレキシブル回路の汎用性の高い適応性を驚くほど融合させたものです。このハイブリッド技術は、剛性回路とフレキシブル回路の両方の要素を組み込み、頑丈で曲げ可能な基板を作成します。これにより、電子設計者は、安定したコンポーネントに必要な耐性と、複雑な電子アセンブリに必要な可塑性を提供する、新たな次元が開かれます。

リジッドフレキシブルプリント配線基板は、最小トレース/スペース仕様0.1mmで設計されており、高密度コンポーネント配置とコンパクトで効率的な設計を保証します。1から28層までのPCB層数に対応できることから、これらの基板は、さまざまな複雑さと機能性を収容するために作られており、多様な産業の数多くのアプリケーションに適していることが明らかです。

PCBアセンブリとして分類される製品タイプであるこのリジッドフレキシブルPCBは、ベアボード以上のものです。さまざまなコンポーネントの統合を含む包括的なソリューションです。アセンブリプロセスは、最先端技術を活用して、表面実装デバイス（SMD）、ボールグリッドアレイ（BGA）、デュアルインラインパッケージ（DIP）、その他の電子コンポーネントを精度と信頼性をもって配置します。これらのコンポーネントの組み込みにより、製品は、剛性領域の安定性と曲げ可能なセグメントの柔軟性の両方を必要とする無数のアプリケーションに対応できる、すぐに使用できる電子基盤となります。

フレキシブルスタッフィ回路基板は、ルーティング、Vカット、面取りなどのさまざまなプロファイリングパンチング技術を採用し、細部にまで細心の注意を払って製造されています。これらの方法は、基板が正確な仕様に合わせて成形および輪郭加工され、最終製品アセンブリへのシームレスな統合を容易にします。ルーティングは複雑な切り抜きや形状に使用され、Vカットは複数の基板の簡単な分離を作成するために使用され、面取りはPCBをコネクタに挿入しやすくするための角度付きエッジに使用されます。

ハイブリッド構造により、曲げ可能なプリント回路基板は、空間的制約があるアプリケーション、または動きと柔軟性が不可欠なアプリケーションに理想的なソリューションです。剛性セクションは、重いコンポーネントまたは熱を発生するコンポーネントに耐久性のあるベースを提供しますが、フレキシブルテールは、電気経路の完全性を損なうことなく、必要な接続を形成するように曲げたりねじったりできます。リジッドフレキシブルPCBのこの動的な機能により、折りたたんだりねじったりしてタイトなスペースに収めることができ、複数のコネクタやケーブルの必要性がなくなり、製品全体のサイズと重量が削減されます。

リジッドフレキシブルPCBの適応性は、物理的な形状に限定されません。電気的性能も同様に印象的で、複雑で高速な設計でも高いレベルの信号整合性を維持できます。これにより、パフォーマンスと信頼性が最優先される洗練された電子デバイスに最適な選択肢となります。

品質保証は、リジッドフレキシブルPCBの製造プロセスの中核的な側面です。すべての基板は、信頼性と機能性の最高基準を満たしていることを保証するために、厳格なテストと検査を受けます。この綿密な品質管理により、各リジッドフレキシブルプリント配線基板は最大限のパフォーマンスを発揮し、設計されたあらゆるアプリケーションに信頼性が高く長持ちする電子基盤を提供します。

要約すると、リジッドフレキシブルPCB製品は、剛性基板の機械的精度と柔軟性の利点を必要とする設計者にとって優れた選択肢です。最小トレース/スペース0.1mm、1〜28層の組み込み機能、SMD、BGA、DIPコンポーネントによる高度なアセンブリ、およびプロファイリングパンチング技術の使用が組み合わさって、PCB技術の最前線に立つ汎用性の高い高性能製品を作成します。

特徴:

• 製品名: リジッドフレキシブルPCB
• 穴位置偏差: ±0.05mm
• 曲げ半径: 0.5-10mm
• コンポーネント: SMD、BGA、DIPなど
• 最小トレース/スペース: 0.1mm
• 柔軟性: 1〜8倍
• 曲げ可能なプリント回路基板
• 曲げ可能なリジッドプリント配線基板
• フレキシブル・曲げ可能PCB

技術パラメータ:

アプリケーション:

リジッドフレキシブルPCB、または曲げ可能なリジッドプリント配線基板は、電子部品業界における驚異であり、剛性回路基板とフレキシブル回路基板の最良の属性を融合させています。汎用性のために設計されたこの製品は、従来のPCBでは不十分な場合があるさまざまな機会やシナリオに適した、広範なアプリケーションに対応します。1から28層までの層数により、洗練された電子システムに十分な複雑さと接続性を提供します。

このフレキシブル・リジッドプリント回路基板の最も顕著な特徴の1つは、1〜8倍の柔軟性です。この属性は、基板が特定の形状に適合する必要がある、または不規則なスペースに収まる必要があるアプリケーションに最適です。柔軟性により、使用中に基板が曲がる必要がある動的なアプリケーションにも対応でき、パフォーマンスや信頼性を犠牲にすることなく、デバイス内の機械的な動きに対応できます。

さらに、これらの基板の曲げ半径は非常に調整可能で、タイトな0.5mmからよりゆったりとした10mmまでです。この範囲により、アプリケーションが鋭い曲がりや穏やかなカーブを必要とするかどうかにかかわらず、曲げ可能なプリント回路基板は、構造的完全性または電気的機能を損なうことなくストレスを処理できます。これらの基板の寸法は正確に41.55 x 131mmであり、これはサイズが制限された環境での適応性を示しています。

これらのPCBにもサンフォライズ加工の概念が適用され、ローカル高密度領域とバックドリル技術が信号整合性を向上させ、ノイズを低減するために採用されています。この機能は、高速信号が標準であり、信号の明瞭性を維持することが最優先されるアプリケーションで特に有益です。これらの高密度領域により、より小さな領域に多くのコンポーネントを配置でき、バックドリルは寄生容量とインダクタンスの低減に役立ちます。

リジッドフレキシブルPCBのアプリケーションは広範囲にわたり、医療業界ではウェアラブルモニターや画像機器、航空宇宙ではコックピット制御や計装、防衛分野では堅牢で信頼性の高い通信機器に使用されています。折りたたみ式スマートフォン、スマートウォッチ、洗練されたカメラは、これらのPCBが提供するオーダーメイドのソリューションを利用しており、コンシューマーエレクトロニクスもこの技術から恩恵を受けています。さらに、スペースが限られており、ストレス下での信頼性が重要な自動車アプリケーションは、リジッドフレキシブルPCB技術を実装するのに最適なシナリオです。

要約すると、リジッドフレキシブルPCB製品は、高密度パッケージング、優れた信頼性、静的および動的コンポーネント間のインターフェイスのユニークな能力を必要とするシナリオに最適なソリューションです。マルチレイヤリング、柔軟性、可変曲げ半径、正確な寸法、およびサンフォライズ加工の属性が組み合わさって、さまざまな業界にわたる最先端の電子イノベーションの主要な選択肢となっています。

カスタマイズ:

当社では、柔軟性と剛性の両方の利点を1つのソリューションに巧みに組み合わせたリジッドフレキシブルPCB製品のトップクラスの製品カスタマイズサービスを提供しています。当社のフレキシブルスタッフィ回路基板オプションには、お客様の特定のニーズを満たすためのさまざまなカスタマイズ可能な機能が用意されています。

1〜28層までの包括的なPCB層を提供しており、プロジェクトがシンプルでも複雑でも、必要な正確なリジッドフレキシブルPCB構成を提供する能力があります。

特定のアプリケーションにおける柔軟性の重要性を理解しており、当社のフレキシブルリジッド回路基板は、電気接続の完全性を損なうことなく1〜8倍の曲げに耐えるように設計できます。この機能により、当社の製品は、動きが要因となる動的なアプリケーションに最適です。

材料に関しては、FR4、ポリイミド、PETを含む選択肢を提供しており、製品の熱的、化学的、機械的要件に基づいて最適な基板を選択できます。この材料の多様性により、お客様の曲げ可能なリジッドプリント配線基板が特定の動作環境に完全に適合することが保証されます。

当社のコンポーネント配置サービスは、SMD、BGA、DIPなどのさまざまなタイプのコンポーネントに対応でき、リジッドフレキシブルPCBが精度で配置され、回路のニーズに合わせて調整されていることを保証します。

また、穴位置の精度にも細心の注意を払い、±0.05mmの穴位置偏差を維持しており、当社が製造するすべてのリジッドフレキシブルPCBにおける高精度と品質へのコミットメントを強調しています。

サポートとサービス:

当社のリジッドフレキシブルPCB製品には、ライフサイクル全体を通じてスムーズな統合とメンテナンスを保証するように設計された包括的な技術サポートとサービスが付属しています。当社のサポートには、詳細な製品ドキュメント、広範なナレッジベース、およびさまざまな技術リソースへのアクセスが含まれます。お客様は、パフォーマンスと信頼性を最適化するための設計上の考慮事項、材料選択、レイアウトに関する専門家のアドバイスから恩恵を受けることができます。

また、運用上の問題が発生した場合に対処するための高度なトラブルシューティング支援も提供しています。当社のサポートサービスは、リジッドフレキシブルPCBアプリケーションの継続的な運用を維持するために、迅速かつ効果的なソリューションを提供することを目指しています。さらに、製品を最新のPCB技術の進歩に追いつかせるためのアップデートとアップグレード情報を提供しています。

トレーニングサービスは、お客様のチームがリジッドフレキシブルPCBの取り扱いと作業に関するベストプラクティスを習得するのに役立ちます。設計エンジニアからアセンブリ担当者まで、当社のトレーニングモジュールは、お客様の組織内のさまざまな役割のニーズに合わせて調整されています。

当社の製品技術サポートとサービスは、通常の営業時間内に利用可能であり、すべてのお問い合わせに迅速に対応するよう努めています。リジッドフレキシブルPCBプロジェクトの成功を確実にするために、優れたサービスとサポートを提供することをお約束します。
