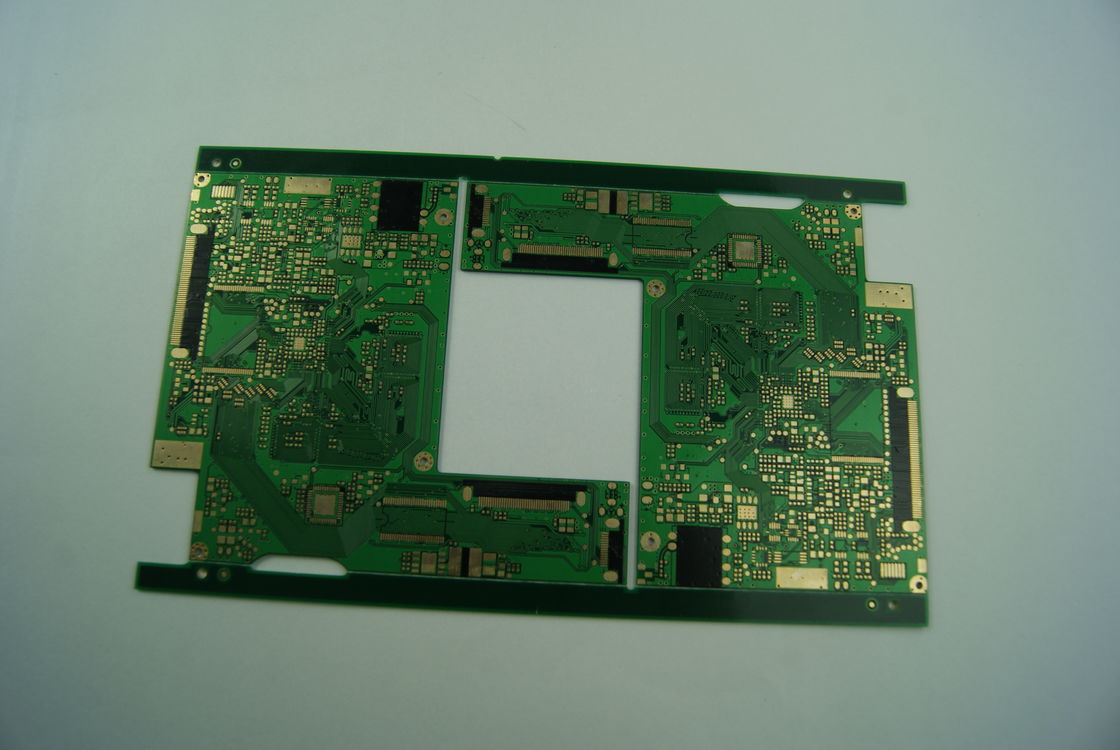

パーソナライズ可能 4-22 層 多層 硬い PCB 板 真空 密封 梱包

製品説明:

多層基板は、現代のエレクトロニクスの中核をなす洗練された汎用性の高いコンポーネントです。複雑で高密度な回路設計に対応するように設計されており、民生用電子機器から産業用制御システムまで、幅広い用途に不可欠な要素です。最先端の機能により、多層基板は高度な電子アセンブリの要求を満たすように設計されており、最も困難な環境でも信頼性とパフォーマンスを保証します。

多層基板の最も注目すべき特徴の1つは、その印象的な厚さの範囲です。わずか0.2mmから堅牢な6.0mmまで利用可能で、この製品はさまざまな設計仕様と物理的制約に合わせて調整できます。ウェアラブルテクノロジー向けの軽量でスリムなプロファイルが必要な場合でも、産業機械向けの厚く耐久性のある基板が必要な場合でも、これらのPCBは革新と卓越に必要な柔軟性を提供します。

精度と小型化に関しては、多層基板は期待を裏切りません。最小穴径0.2mmにより、ファインピッチコンポーネントの統合が容易になり、設計者はより小さなスペースにより多くの機能を集積できます。これは、ミリメートル単位が重要なコンパクトデバイスの開発に不可欠であり、電子小型化の可能性の限界を押し広げるのに役立ちます。

その複雑な設計機能にもかかわらず、多層基板は事前に定義されたサイズ制限なしで提供され、プロジェクト固有の寸法に適合するように適応できるカスタマイズ可能なプラットフォームを提供します。このレベルのカスタマイズは、今日の電子市場の多様なニーズを満たすために不可欠であり、標準ソリューションとカスタムソリューションの両方の作成を可能にします。

導電性と電流容量に関しては、このPCBは12OZという substantial な銅重量を誇っています。この重い銅重量により、基板はより高い電流を処理し、熱応力を低減し、ビアと導電パスの耐久性を向上させることができます。これにより、高電力アプリケーションや、熱管理が電子アセンブリのパフォーマンスと寿命に不可欠な環境での使用に最適です。

多層基板は、4から22層までの構成で利用可能です。この広い範囲は、単純な回路から非常に複雑なシステムまで、多数の複雑さの要件に対応します。特に、14層PCBおよび10層PCB構成は、業界の専門家の間で人気のある選択肢です。多層PWB（プリント配線基板）としても知られるこれらの多層PCBは、強化された信号整合性、低減された電磁干渉（EMI）、および改善された電圧分布とノイズ低減のためのグラウンドプレーンと電源プレーンを組み込む機能を提供します。

当社の14層PCBは、多数の相互接続と特殊なインピーダンス制御を必要とする高度なアプリケーションに特に適しています。これらは、パフォーマンスと信頼性が妥協できない通信機器、高度なコンピューターシステム、および防衛エレクトロニクスでよく使用されます。同様に、当社の10層PCBは、複雑さとコスト効率のバランスの取れた組み合わせを提供し、プロフェッショナルグレードの民生用電子機器、自動車システム、および複雑な産業機器の定番となっています。

結論として、多層基板は電子部品製造の進歩の証です。厚さ、穴径、層数、銅重量の驚くべき範囲のオプションを提供するこの製品は、革新と適応性の柱として立っています。最先端のテクノロジーを開発する場合でも、既存の設計を最適化する場合でも、当社の多層基板は、今日の競争の激しいエレクトロニクス分野でリードするために必要な品質、精度、およびパフォーマンスを提供します。

特徴:

• 製品名: 多層基板
• 表面実装技術: はい
• サービス: ワンストップサービスOEM
• 梱包: カートンボックス付き真空包装
• 層数: 4-22層
• サイズ: 特定の要件に合わせてカスタマイズ可能
• 16層PCBを含む
• 18層PCBを含む

技術パラメータ:

アプリケーション:

厚さ0.2mmから6.0mm、最大パネルサイズ600mm*1200mmまでの印象的な属性を備えた多層基板は、幅広いアプリケーションに対応するように設計されています。これらの基板は、4から22層までの任意の数で構築でき、多数の使用シナリオで汎用性があります。16層PCBであっても、他の多層構成であっても、これらのPCBは複雑な電子回路の要求を満たすように設計されています。

これらの多層基板の主なアプリケーションの1つは、通信業界です。高速で信頼性の高い信号伝送の必要性により、16層PCBの精度が不可欠になります。HASL、浸金、浸錫、浸銀、金指、OSPなどの表面仕上げオプションにより、これらのPCBは優れた接続性と長寿命を保証し、ネットワーク機器、サーバー、通信インフラストラクチャに不可欠です。

16層PCBを含む多層基板のもう1つの重要なアプリケーションは、医療業界です。医療機器には、厳格な規制の下で信頼性の高いパフォーマンスを発揮する、コンパクトで高密度の多層回路基板が必要です。これらのPCBの正確なレイヤー構造と堅牢なビルドは、医療用画像機器、監視デバイス、およびスペースが限られており機能が妥協できない高度な義肢での使用に理想的です。

民生用電子機器の分野では、多層基板はスマートフォン、タブレット、ラップトップなどの日常的なデバイスで使用されています。16層PCBを含むコンパクトなサイズと高い層数により、これらのガジェットはより小さなフォームファクターにより多くの機能を収容できます。さまざまな表面仕上げオプションは、コスト効率とパフォーマンスのバランスを達成するのに役立ち、民生用電子機器が手頃な価格でありながら強力であることを保証します。

航空宇宙および防衛産業も、多層回路基板の属性から恩恵を受けています。極端な条件に耐え、故障なく動作する機器の必要性は最優先事項です。16層PCBのような多数の層を持つ多層基板の堅牢性は、衛星システムや航空電子機器を含むミッションクリティカルなアプリケーションに必要な信頼性を提供します。

全体として、多層基板は、層数、多様な表面仕上げ、および substantial なサイズ容量の範囲を備えたその汎用性により、さまざまな業界の高度な電子製品の開発における基盤となっています。

カスタマイズ:

当社の最先端施設では、お客様固有の仕様に合わせて、多層基板の包括的な製品カスタマイズサービスを提供しています。当社の梱包基準は最大限の注意を払い、カートンボックス付き真空包装を使用してPCBの安全な配送を保証します。

当社の表面処理オプションは多様であり、さまざまなアプリケーションに対応し、多層プリント基板の最適なパフォーマンスを保証するために、HASL、浸金、浸錫、浸銀、金指、OSPが含まれます。

標準の4層PCBまたは複雑な10層PCBが必要な場合でも、当社のサービスは4から22層までのあらゆる構成に対応し、高度な電子プロジェクトに必要な汎用性を提供します。

高密度多層PCBに不可欠な、精度と信頼性を確保するために、最新の表面実装技術を備えています。

大規模生産に対応するために、最大600mm*1200mmの最大パネルサイズを処理でき、最も substantial なPCB要件でも最高品質基準で満たされることを保証します。

サポートとサービス:

当社の多層基板には、最高の満足度とパフォーマンスを確保するための包括的な技術サポートとサービスのスイートが付属しています。仕様、インストールガイド、メンテナンス手順を含む詳細な製品ドキュメントを提供し、シームレスな統合と使用を容易にします。

当社の専門技術サポートチームは、多層基板に関して発生する可能性のある質問や課題を支援するために利用可能です。基板の機能と信頼性を最大化するために、設計最適化、材料選択、および層スタックアップに関する推奨事項を提供します。

また、運用上の問題に対処するためのトラブルシューティング支援も提供します。当社のサービスには、信号整合性分析、熱管理評価、および電源分布ネットワーク評価が含まれ、PCBが最高のパフォーマンスで動作することを保証します。

PCBの寿命と耐久性を保証するために、取り扱い、保管、クリーニングのベストプラクティスに関するアドバイスを提供します。当社の目標は、ライフサイクル全体を通じて多層基板の品質を維持するお手伝いをすることです。

さらに支援が必要なお客様には、オンサイトサポートやトレーニングセッションなどの追加サービスを提供し、製品への理解を深め、技術スキルを向上させます。

当社は製品に対して広範なサポートを提供するよう努めていますが、当社のサービスには物理的な修理や直接的な製造サービスは含まれていないことに注意してください。ただし、多層基板が期待を満たし、それを超えることを保証するために必要なガイダンスと情報を提供するよう努めています。
