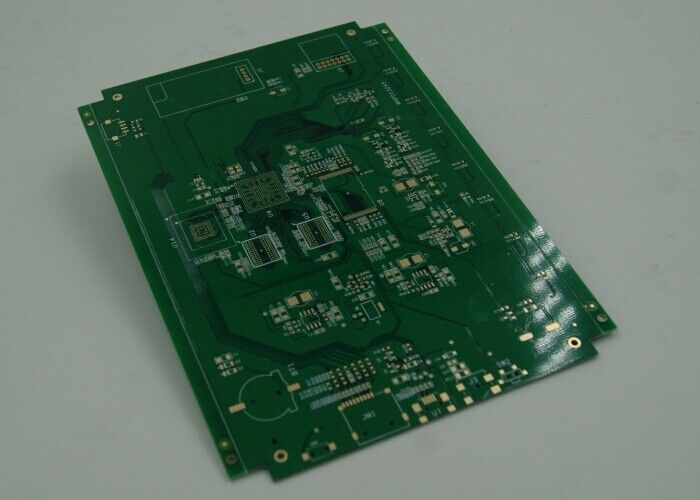

ブロードバンド通信 多層PCBボード 浸透金表面仕上げと4~32層

ブロードバンド通信 多層PCBボード 浸透金表面仕上げと4~32層

ブロードバンド通信 多層PCBボード

4-32 層 多層PCBボード

連絡 ください
引金 を 求め て ください
製品詳細
サイズ:
/
銅の厚さ:
0.5オンス-6オンス
層の数:
4-32層
梱包:
カートン ボックス で 真空 包装
穴の大きさ:
0.2mm
層:
4-22 層
表面:
HASL、浸水金、浸水锡、浸水銀、金指、OSP
サービス:
ワンストップ サービスOEM
ハイライト:

ブロードバンド通信 多層PCBボード

,

4-32 層 多層PCBボード

支払いと送料の条件
製品説明

製品説明:

層数,銅重量,表面仕上げ,表面マウント技術最大の伝導性と耐久性のために 12OZの銅重量で,あなたの特定の要求に応じて 4-32層から選択することができます.

表面仕上げのオプションには HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger,および OSPが含まれています.操作環境とアプリケーションに応じて厳しい環境で耐腐蝕性のある 堅固な仕上げ物や 高速データ送信のための 高性能仕上げ物が必要であるにせよ,私たちはあなたに最適なソリューションを持っています.

多層PCBボード製品はまた,よりコンパクトで効率的で費用対効果の高いPCB設計を可能にする人気のある組み立て方法であるSurface Mount Technology (SMT) をサポートしています.PCBの表面に直接部品をマウントすることができます切開部品の必要性をなくし,回路板の全体的なサイズと重量を減らす.

さらに,私たちの多層PCBボード製品は,最大パネルサイズ 600mm * 1200mm,複数のPCBが接続または積み重なることを要求するより大きく複雑なアプリケーションに適している生産過程で時間と労力,お金を節約し,一貫した信頼性の高いパフォーマンスを保証できます.

16層PCB,12層PCB,または他の何種類もの 多層印刷回路板の構成が必要であろうと,私たちの製品はあなたのニーズを満たし,あなたの期待を超えることができます.最先端の施設で高品質で費用対効果の高い 製品を提供できます特定の要求や仕様に合わせたカスタマイズされたソリューション私たちの多層PCBボード製品について,そしてそれがあなたのビジネスに利益をもたらす方法についてもっと学ぶために今日私達に連絡してください!



特徴:

  • 製品名:多層PCBボード
  • 表面マウント技術:はい
  • 厚さ: 0.2mm-6.0mm
  • 銅重量: 12oz
  • 層数: 4~32 層
  • 最大 パネルサイズ: 600mm*1200mm
  • 10層PCBと20層PCBで利用可能
  • 高品質 の 多層 印刷板


技術パラメータ:

銅の厚さ 0.5オンス-6オンス
特別 要求 多級阻力
層数 4-32 層
最大 パネルサイズ 600mm*1200mm
表面マウント技術 そうだ
サービス ワンストップサービス OEM
厚さ 0.2mm-6.0mm
4-22 層
表面 ハスル 浸水金 浸水鉛 浸水銀 金指 OSP
梱包 カートン ボックス で 掃除 式 の 梱包


応用:

多層PCBボードは,高密度の相互接続を必要とする複雑な電子システムで使用するのに理想的です.特に12層PCB,14層PCB,16層PCB,複雑な回路に対応するために複数の層が必要である場合この製品は優れた熱と電気性能を備えており,極端な条件でも装置が効率的かつ信頼的に動作することを保証します.

この製品は,航空宇宙,電信,医療機器,工業自動化などのさまざまな産業で使用されています. 高速デジタル設計で一般的に使用されています.RF/マイクロ波アプリケーション効率的な熱消耗を必要とする高電力アプリケーション.多層PCBボードは,高い信頼性と耐久性を要求するアプリケーションにも適しています.軍事・防衛システムなど.

この製品はプロトタイプと大量生産の両方の要件を満たすように設計されています.透孔技術や表面設置技術を含む.銅の厚さの選択肢は0.5ozから6ozまでで,この製品は優れた導電性と耐久性を提供します.

総合的に,多層PCBボードは,幅広い電子アプリケーションで使用できる汎用的で信頼性があり,高性能な製品です. Its flexibility and adaptability make it a popular choice for designers and engineers working on complex electronic systems that require high-density interconnects and excellent thermal and electrical performance.



カスタマイズ:

私たちの製品カスタマイズサービスで多層印刷板をカスタマイズします.0.2mm-6.0mmの厚さ範囲で4-32層多層PCBボードを提供しています.0から銅の厚さも選択できます.5oz-6ozと銅重さ12OZ. 私たちの多層PCBボードは,便利な組み立てのために表面マウント技術もサポートしています. 12層PCBの要件を私たちに信頼してください.



サポートとサービス

多層PCBボード製品では,顧客満足度を保証するための包括的な技術サポートとサービスを提供しています.私たちの専門家のチームは,製品とそのインストールに関連する技術的な問題や質問で援助するために利用可能です顧客が多層PCBボードのパフォーマンスを最大限に高めるために 製品トレーニングと指導も提供しています

耐久性と最適機能を確保するために,多層PCBボードの修理と保守サービスを提供します. 私たちの修理サービスには,診断テスト,部品の交換顧客の要求に応えるカスタマイズサービスも提供しています

顧客のプロジェクトの成功を確保するために 卓越した技術サポートとサービスを提供することです多層PCBボード製品に関連する技術的サポートまたはサービスニーズについては,私達に連絡してください..
