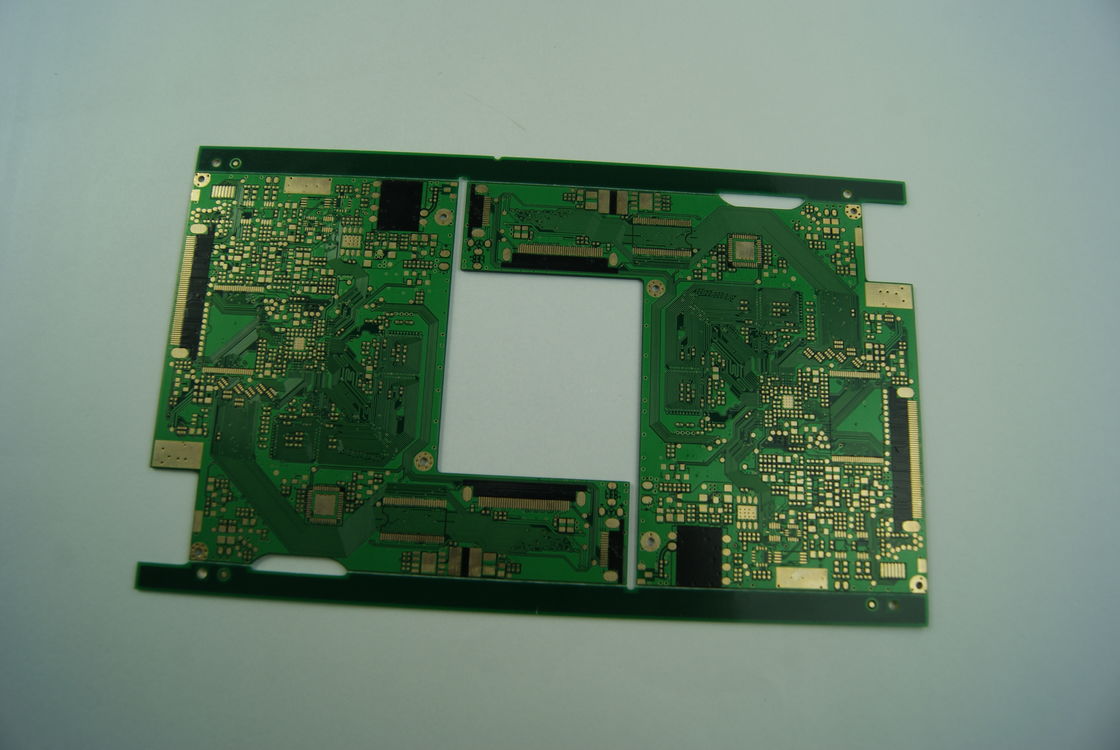

1.オンス最終フォイル外層ダブルレイヤーPCBボード、厚さ0.4mm、白黒レジェンド

1.オンス最終フォイル外層ダブルレイヤーPCBボード、厚さ0.4mm、白黒レジェンド

0.4mm外層ダブルレイヤーPCBボード

1オンスダブルレイヤーPCBボード

連絡 ください
引金 を 求め て ください
製品詳細
Minimum Hole Diameter:
0.10 Mm
Pcba Standard:
IPC-A-610E
Number Of Layers:
4L-28L
Layer Count:
2-30
Board Thinkness:
0.4mm
Size:
As Per Gerber
Pcb:
Single,double,multilayer Pcb,custom Pcb
Final Foil External:
1.oz
ハイライト:

0.4mm外層ダブルレイヤーPCBボード

,

1オンスダブルレイヤーPCBボード

支払いと送料の条件
製品説明

製品の説明:

多層PCBボードは、幅広い用途に高度な機能と汎用性を提供する最先端の電子部品です。0.5〜14oz(18〜490um)の銅の厚さで、この多層PWBは優れた導電性と耐久性を保証し、要求の厳しい電子回路に適しています。

基板の厚さが0.4mmに設計されたこの多層PCBボードは、コンパクトさと堅牢性の完璧なバランスを実現し、さまざまな電子デバイスへの効率的な統合を可能にします。基板の正確な構造は、信頼性の高い性能と長寿命を保証し、最新の電子設計の厳しい要件を満たしています。

HASL、OSP、ENIGなどの複数の表面仕上げオプションを備えた多層PCBボードは、多様なプロジェクトニーズに対応する柔軟性を提供します。HASLによるはんだ付け性の向上、OSPによる環境保護、またはENIGによる優れた導電性のいずれが必要な場合でも、この多層PCBボードは、特定のアプリケーションに最適な表面仕上げを提供します。

保管および輸送中の保護を強化するために、多層PCBボードは、耐久性のあるカートンボックスに入った真空包装で安全に梱包されています。この梱包方法は、湿気やほこりなどの環境要因からPCBを保護し、組み立てと使用に最適な状態で到着するようにします。

4Lから28Lまでの層数を持つこの多層PCBボードは、電子回路設計における幅広い複雑さに対応します。シンプルなアプリケーション向けのコンパクトな4層ボードが必要な場合でも、複雑な回路用の高密度28層ボードが必要な場合でも、この多層PCBボードは、プロジェクトの要件に合わせて拡張性とカスタマイズを提供します。


特徴:

  • 製品名:多層PCBボード
  • 表面仕上げ:HASL/OSP/ENIG
  • 表面処理:イマージョンゴールド
  • 梱包:カートンボックス付き真空包装
  • 最小穴径:0.10 mm
  • PCBの種類:
    • シングルPCB
    • ダブルPCB
    • 多層PCB
    • カスタムPCB

技術的パラメータ:

Pcb 多層Pcb
特別な要件 インピーダンス制御テスト
層数 4L-28L
梱包 カートンボックス付き真空包装
サイズ Gerberに従う
基板の厚さ 0.4mm
最終フォイル外部 1.oz
表面仕上げ HASL/OSP/ENIG
層数 2-30
凡例 白黒

アプリケーション:

多層PCBボードは非常に汎用性が高く、その高度な機能により、さまざまな業界で広く使用されています。これらのボードは、絶縁層で分離された複数の導電性材料の層で設計されており、機能性と性能が向上しています。多層PCBボードの製品アプリケーションの機会とシナリオを以下に示します。

1. 電気通信: 多層PCBボードは、ルーター、スイッチ、基地局などの電気通信機器に最適です。4Lから28Lなどの多数の層により、複雑な回路と信号伝送が可能になり、高速データ処理に適しています。

2. 産業オートメーション: 産業オートメーションシステムでは、多層PCBボードは機械の制御と監視において重要な役割を果たします。インピーダンス制御テストにより、安定した信号伝送が保証され、制御パネルやロボットシステムでの使用に信頼性が高まります。

3. 医療機器: 医療機器は、多くの場合、正確でコンパクトな回路設計を必要とし、多層PCBボードで実現できます。イマージョンゴールド表面処理は、優れた導電性と耐食性を提供し、患者モニターや診断機器などのデバイスに適しています。

4. 航空宇宙および防衛: 多層PCBボードの高い信頼性と耐久性により、航空宇宙および防衛用途に最適です。1 ozの最終フォイル外部により、これらのボードは過酷な環境条件や電磁干渉に耐えることができ、航空電子工学や軍事通信システムに最適です。

5. 自動車エレクトロニクス: 自動車産業では、多層PCBボードは、車両制御システム、インフォテインメントシステム、電気自動車コンポーネントに使用されています。Gerber仕様に従ったコンパクトなサイズにより、省スペース設計が可能になり、複数の層が最新の車両の複雑な機能をサポートします。

全体として、多層PCBボードは、高性能、信頼性、およびコンパクトな設計を必要とするさまざまな電子機器アプリケーションに不可欠なコンポーネントです。インピーダンス制御テストは信号の完全性を保証し、表面処理と層構成は特定の業界要件に対応し、高度な電子製品の好ましい選択肢となっています。


カスタマイズ:

多層回路基板の製品カスタマイズサービス:

層数:2〜30

梱包:カートンボックス付き真空包装

層数:4L-28L

表面処理:イマージョンゴールド

表面仕上げ:HASL/OSP/ENIG


サポートとサービス:

多層PCBボード製品は、お客様がボードを効果的に統合して利用できるように、包括的な製品技術サポートとサービスを提供しています。当社の専門家チームは、製品仕様、機能、およびトラブルシューティング支援に関するガイダンスを提供することに専念しています。また、お客様が多層PCBボードの性能を最大限に高めるために必要なリソースを確実に利用できるように、トレーニングプログラムとドキュメントも提供しています。
