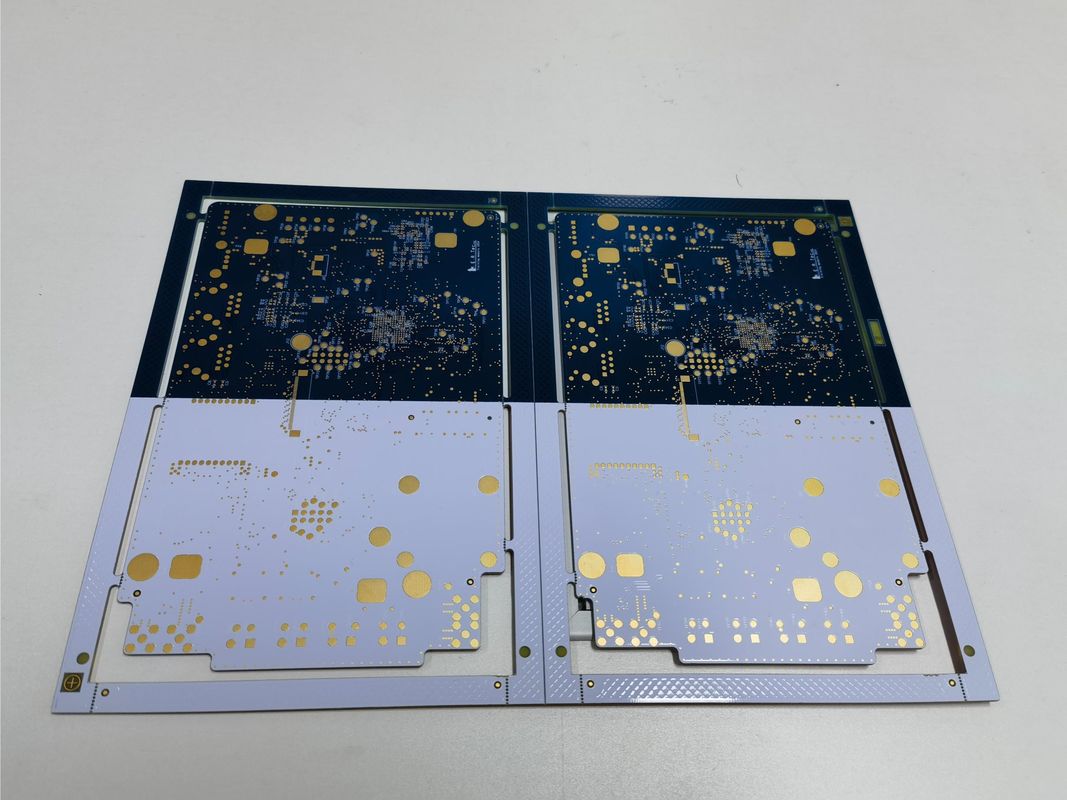

Tg170 FR-4 3OZ 銅重量 多層PCB板 1つのボードで溶接マスクの4色

製品説明:

当社の多層基板は、幅広い用途で比類のない性能と信頼性を約束するハイエンド電子基盤です。精密に設計され、最高水準を満たすように製造された当社のPCBボードは、品質と卓越性へのコミットメントの証です。最大パネルサイズは600mm*1200mmまで対応しており、回路の複雑さや品質を損なうことなく、かなりの面積を必要とする大規模プロジェクトや複雑な設計に対応します。

多層基板は、堅牢で信頼性の高いガラスエポキシRO4003CとTg170 FR-4素材を組み合わせて構築されています。この組み合わせにより、当社のPCBは耐久性があるだけでなく、優れた耐熱性も備えており、高い熱サイクルを受ける用途に適しています。Tg170 FR-4は高いガラス転移温度素材であり、PCBの動作寿命全体にわたって安定性と耐久性を提供します。

表面処理に関しては、当社の多層基板は、お客様の多様なニーズを満たすために豊富なオプションを提供しています。HASL、イマージョンゴールド、イマージョンティン、イマージョンシルバー、ゴールドフィンガー、OSPなどの表面処理を提供しています。各表面処理には独自の利点があり、はんだ付け性、導電性、耐環境性などの用途の特定の要件に基づいて選択されます。

多層基板は、あらかじめ定義されたサイズなしで設計されており、プロジェクトの特定のニーズに合わせて完全にカスタマイズできます。コンパクトなデバイスであっても大規模なシステムであっても、当社のPCBは必要な正確な寸法に調整でき、製品への完璧なフィットとシームレスな統合を保証します。

12OZという substantial な銅箔厚を備えた当社のPCBは、優れた電流容量と熱管理を誇ります。厚い銅層は、高電力回路を扱う場合に大きな利点となり、PCBが高電流負荷を過熱や故障なしに処理できることを保証します。これにより、当社の多層基板は、電力分配用途、高電力コンバーター、その他の要求の厳しい電気環境に最適です。

当社の製品ポートフォリオには、12層PCBと20層PCBが含まれており、複数の回路層を必要とする用途に対応しています。これらの多層PCBは、複雑な回路基板のコンパクトなソリューションを提供するように専門的に設計されています。複数の層により、当社のPCBはより高い機能性とより高い部品密度を提供し、洗練された省スペース設計を必要とする高度な電子デバイスに最適です。

12層PCBは、高度な通信デバイス、コンピューターネットワーク機器、精密医療電子機器に最適です。複雑さと管理性のバランスを取り、設計者が作業するための十分なスペースを確保しながら、組み立てとテストが容易な構造を維持します。

最も複雑で要求の厳しいプロジェクトには、20層PCBが多層PCB技術の頂点です。これらのボードは、層の数が最終製品の機能性と性能に直接相関する最先端の研究、防衛システム、航空宇宙工学で使用されています。単一のPCBに20層を組み込む能力は、当社の高度な製造能力とエンジニアの細部への細心の注意の証です。

要約すると、多層基板は、さまざまなハイテク産業のニーズを満たすように設計された、汎用性の高い高品質のソリューションです。カスタマイズオプション、複数の表面処理、堅牢なビルドにより、当社のPCBは、信頼性、精度、性能を要求するあらゆるプロジェクトの選択基盤として際立っています。12層PCBまたは20層PCBをお探しの場合でも、当社の多層基板は、洗練された電子用途に最適な基板です。

特徴:

• 製品名: 多層基板
• サイズ: 様々なサイズをご用意
• 層数: 4-22層オプション
• 厚さ: 0.2mmから6.0mm
• サービス: ワンストップサービスOEMによる完全カスタマイズ
• 層数: 10層PCBなどのオプションを含む

技術パラメータ:

用途:

多層プリント基板（PCB）は、現代のエレクトロニクス産業において不可欠なコンポーネントであり、数多くの用途に対して堅牢で汎用性の高いソリューションを提供しています。最大12OZの銅箔厚と最大600mm*1200mmのパネルサイズを備えたこれらのPCBは、幅広い電力およびサイズ要件に対応できます。表面処理オプションには、HASL、イマージョンゴールド、イマージョンティン、イマージョンシルバー、ゴールドフィンガー、OSPが含まれており、それぞれ酸化に対する異なるレベルの保護を提供し、はんだ付け性を向上させます。複雑な回路設計に対応するため、これらのボードは4層から22層まで構成でき、高度な電子システムに必要な複雑なレイアウトに対応します。

16層PCBは、特に高速・高周波環境での用途で注目されています。信号の完全性と信頼性が最優先される通信インフラストラクチャ、サーバーや基地局などで広く利用されています。複数の層により、信号トレースの高密度ルーティングが可能になり、スマートフォンやその他のポータブルデバイスのようなスペースが限られた用途で重要なコンパクトなフォームファクタを維持できます。重い銅箔厚により、ボードはより高い電流を流すことができ、堅牢な電力分配が必要な電源回路や自動車用途に適しています。

さらに、多層プリント基板は医療機器の主力であり、精度と信頼性が生命に関わる可能性があります。MRI装置、CTスキャナー、超音波装置などのデバイスは、複雑なタスクを正確かつ確実に実行するために多層PCBに依存しています。航空宇宙および防衛産業では、これらのPCBは極端な条件に耐える能力により使用されており、ナビゲーション、制御システム、通信デバイスに必要な機能も提供しています。

多層PCBの複雑さと技術的要件を考慮すると、これらの製品に提供されるワンストップサービスOEMは非常に価値があります。設計とプロトタイピングから組み立てとテストまで、クライアントは、特定のニーズが精度と効率で満たされることを保証する合理化されたプロセスから恩恵を受けます。コンシューマーエレクトロニクス、産業オートメーション、最先端の研究開発のいずれであっても、多層PCBは今日のテクノロジーの進歩を可能にする基盤コンポーネントです。

カスタマイズ:

当社の多層プリント基板サービスは、高度な電子プロジェクトの特定のニーズを満たすために、広範なカスタマイズオプションを提供しています。当社の精密エンジニアリング機能により、多層基板をカスタマイズしてください。

お客様の多層プリント基板の要件において、サイズが重要であることを理解しています。標準サイズに対応するだけでなく、ユニークな仕様に合わせてカスタム寸法も提供しています。

輸送中の最大限の保護のために、20層PCBがすぐに使用できる完璧な状態で到着することを保証するために、頑丈な真空パックカートンボックスを提供しています。

当社の高度な表面実装技術は、複雑で高密度の多層PCB設計の高品質な組み立てを保証し、洗練された電子部品のニーズに対応します。

大規模なPCBプロジェクトに対応するため、最大パネルサイズ600mm*1200mmを提供しており、広大で複雑な多層プリント基板の製造が可能です。

高性能ガラスエポキシRO4003CとTg170 FR-4素材を組み合わせることで、当社のPCBは要求の厳しい用途に対して優れた熱安定性と耐久性を約束します。

サポートとサービス:

当社の多層基板は、最高の品質と信頼性の基準で設計されています。お客様の満足と製品の最適な性能を確保するために、包括的な技術サポートとサービスを提供しています。サポートには、詳細な製品ドキュメント、広範なオンラインナレッジベース、トラブルシューティングガイドが含まれます。

多層基板に関して問題が発生した場合や質問がある場合は、経験豊富なテクニックサポート専門家のチームがお手伝いします。プロジェクトの成功を確実にするために、製品仕様、層スタックアップ、材料選択、設計ガイドラインのサポートを提供しています。

また、PCBボードの適切な取り扱いと保管に関するガイダンスも提供しており、その完全性と寿命を維持します。製造上の欠陥や性能に関する懸念がある場合は、厳格な評価を提供し、必要に応じて保証ポリシーに沿った修理または交換サービスを提供します。

多層基板を最大限に活用していただくために、PCB設計とアプリケーションのベストプラクティスに関する定期的なアップデートと推奨事項を提供しています。製品の機能性と寿命を向上させるための最新の進歩とヒントについて常に情報を入手してください。

多層基板に関するすべての技術的要件を満たすために、優れたサポートとサービスを提供することをお約束します。私たちの目標は、お客様のアプリケーションで最高のパフォーマンスと信頼性を達成できるよう支援することです。
