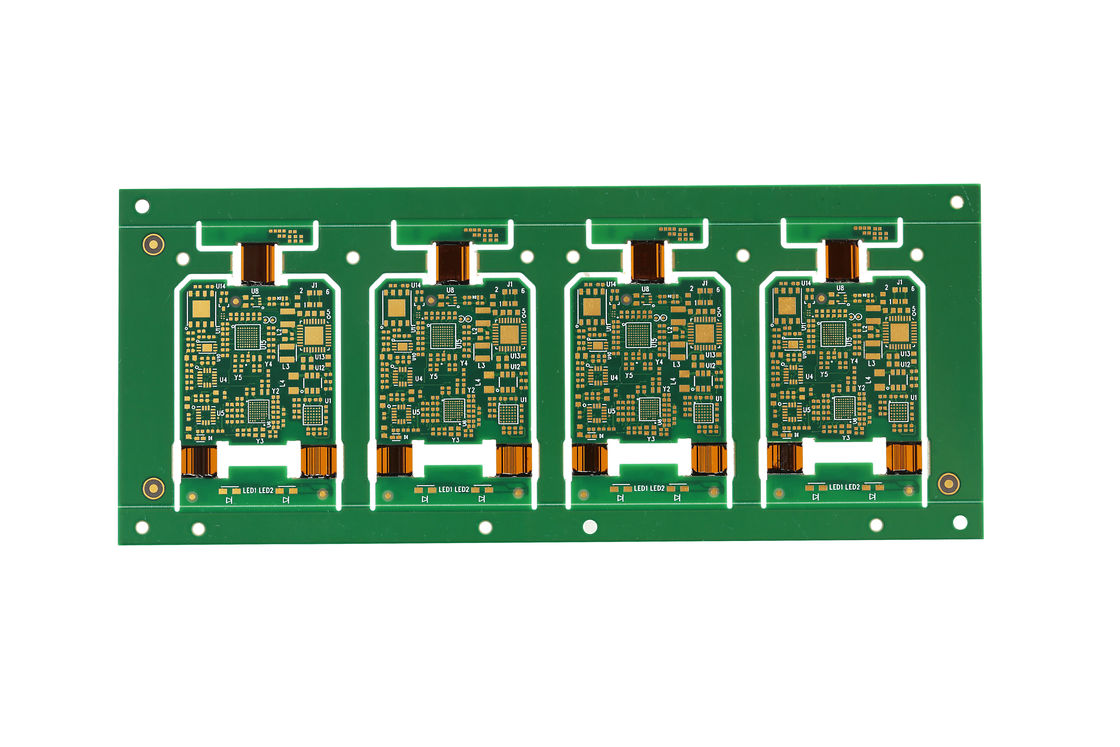

硬式柔軟性回路板 4L エニグ処理 0.1Mm トレースベンド半径 0.5-10Mm

製品説明:

リジッドフレキシブル基板製品は、従来の剛性基板の堅牢性とフレキシブル回路の汎用性を必要とする高度な電子アプリケーション向けに設計された最先端のソリューションです。このハイブリッド回路基板は、現代のエレクトロニクスにおける高い要求を満たすように設計されており、コンパクトなスペース内に複雑な回路を必要とするデバイスに最適です。当社のリジッドフレキシブル基板は、品質と精度へのこだわりをもって製造されており、信頼性が高く、優れた電気的性能を提供する製品を保証します。

FR4、ポリイミド、PETなどの高品質素材で作られた当社のリジッドフレキシブル基板は、長持ちするように作られています。FR4は、基板の剛性部分に構造的な安定性と優れた耐久性を提供し、ポリイミドとPET素材は、フレキシブル回路に優れた柔軟性を提供します。この組み合わせにより、フレキシブルリジッド回路基板は繰り返し曲げや折りたたみに耐えることができ、特定の形状に適合する必要があるアプリケーションや、動作中に移動する必要があるアプリケーションに最適です。

当社の製品はPCBアセンブリとして定義されており、これは単なるベアボードではなく、回路基板の剛性部分と柔軟な部分へのさまざまな電子部品の取り付けを含む包括的なソリューションであることを意味します。アセンブリプロセスは最大限の精度と注意をもって処理され、各コンポーネントが最適なパフォーマンスのために正確に配置されることを保証します。リジッドフレキシブル基板のアセンブリプロセスは、高い製造基準を満たすように合理化されており、信頼性が高く、幅広いアプリケーションですぐに使用できる製品が得られます。

プロファイリングとパンチングは、フレキシブルリジッドプリント基板の製造における重要なステップです。当社のリジッドフレキシブル基板は、ルーティング、Vカット、面取りなどの高度な技術で製造されています。これらのプロセスは、クリーンで正確なボードエッジを作成し、必要に応じて複数のボードを簡単に分離できるようにするために細心の注意を払って実行されます。特に面取りプロセスは、PCBをコネクタやその他のインターフェイスに挿入するのに役立ち、アセンブリ中の損傷のリスクを軽減し、しっかりと確実にフィットするようにします。

穴の位置決め精度は、あらゆるPCBの完全性にとって不可欠であり、当社のリジッドフレキシブル基板は、±0.05mmという驚異的な穴位置偏差許容誤差を備えています。この高精度により、すべての穴が必要な場所に正確にドリルされ、スルーホール部品やビアの適切なフィットに不可欠です。この厳しい公差は、PCBの製造全体にわたる品質管理プロセスを示しており、各ボードが洗練された電子デバイスに必要な正確な仕様を満たしていることを保証します。

当社のリジッドフレキシブル基板は4層構造であり、複雑さと使いやすさの最適なバランスを提供します。多層設計は、ボードの電気的特性を向上させ、より小さな領域に多くの回路を配置し、ノイズと干渉を低減し、PCB全体の耐久性を向上させます。4層設計は、スペースの制約が課題であり、高密度相互接続が必要な折りたたみ式リジッド回路基板アプリケーションに特に有益です。

要約すると、当社のリジッドフレキシブル基板製品は、フレキシブル回路の機械的利点と剛性ボードの電気的機能を必要とするアプリケーションにとって優れた選択肢として際立っています。プレミアム素材で作られ、ルーティング、Vカット、面取りなどの精密な製造技術と、穴位置決めにおける厳格な公差と組み合わせることで、幅広い電子ニーズに対応できる汎用性の高い信頼性の高いソリューションとなっています。フレキシブルリジッド回路基板、フレキシブルリジッドプリント基板、または折りたたみ式リジッド回路基板をお探しの場合でも、当社の製品は期待を超え、比類のないパフォーマンスを提供するように設計されています。

特徴:

• 製品名: リジッドフレキシブル基板
• PCB層数: 1-28層
• 表面仕上げ: HASL LF
• 層数: 4層
• 柔軟性: 1-8回
• 最小トレース/スペース: 0.1mm
• フレキシブルスタック回路基板
• フレキシブルリジッドプリント基板
• リジッドフレキシブルプリント基板

技術パラメータ:

アプリケーション:

剛性と柔軟性の洗練された組み合わせであるリジッドフレキシブル基板は、エレクトロニクス業界に革命をもたらした曲げ可能なリジッドプリント配線基板です。FR4、ポリイミド、PETなどの高品質素材で構成されたこの製品は、従来の剛性基板の堅牢性とフレキシブル回路の適応性の両方を必要とする幅広いアプリケーションに対応できます。最大52層（52L）をサポートできるリジッドフレキシブル基板は汎用性が高く、複雑な電子アセンブリに適しています。

リジッドフレキシブル基板の最も重要なアプリケーションの1つは、コンシューマーエレクトロニクスであり、曲げ可能なプリント基板はスマートフォン、カメラ、ウェアラブルデバイスで使用されています。これらのガジェットは、使用中または設置中に曲げや屈曲に耐えることができるコンポーネントを必要とすると同時に、スリムなプロファイルと高い信頼性を維持する必要があります。曲げ可能な性質を持つリジッドフレキシブル基板は、パフォーマンスを犠牲にすることなく、小さなスペースに収まるように複雑に折りたたんだりねじったりできるため、このようなデバイスに最適です。

航空宇宙および防衛分野では、リジッドフレキシブル基板が極端な環境条件に耐える能力により、衛星、防衛通信デバイス、航空電子機器での使用に理想的です。素材の組み合わせと、ENIG、OSP、浸漬金/錫/銀などの処理オプション、およびHASL LFなどの表面仕上げにより、PCBはこれらの分野で遭遇する高ストレスシナリオに耐えることができます。

医療機器もリジッドフレキシブル基板の使用から大きな恩恵を受けています。ペースメーカー、画像システム、ポータブル診断機器などの機器は非常に信頼性が高く、特定の形状やサイズに適合できる曲げ可能なプリント基板を必要とすることがよくあります。リジッドフレキシブル基板は、これらのアプリケーションにシームレスに統合でき、SMD、BGA、DIPなどのさまざまなコンポーネントを収容できる能力により、継続的で信頼性の高い操作を提供し、人命救助技術が完璧に動作することを保証します。

さらに、自動車業界は、車両エレクトロニクスにおけるスペースの節約と重量の削減能力のためにリジッドフレキシブル基板を利用しています。曲げ可能なプリント基板は、車載システム、センサー、制御ユニットに最適であり、機械的特徴の周りや限られたスペース内に成形でき、車両全体の効率と安全性に貢献します。

要約すると、リジッドフレキシブル基板製品は、堅牢な素材オプション、広範な層サポート、多様な処理および表面仕上げ技術、さまざまな電子コンポーネントを収容する能力により、柔軟性と剛性が必要とされる多数のアプリケーションにとって不可欠なソリューションです。その使用は、コンシューマーエレクトロニクス、航空宇宙、防衛、医療、自動車業界に及び、現代のエレクトロニクスの進歩におけるその汎用性と不可欠な役割を示しています。

カスタマイズ:

当社のフレキシブルリジッドプリント基板カスタマイズサービスは、お客様固有の設計要件を満たすために、さまざまな仕様に対応します。サンフォライズドローカル高密度およびバックドリル技術のオプションにより、リジッドフレキシブル基板製品の多層構造における精度と信頼性を保証します。当社の能力は、PCBの1層から印象的な28層まで拡張され、最も複雑なプロジェクトでは最大52Lの最大層数に対応します。

すべての曲げ可能なリジッドプリント配線基板は正確な寸法に合わせて調整され、特定のサイズ41.55*131mmでボードを作成できます。標準的なPCBアセンブリまたはより複雑な配置をお探しの場合でも、当社の製品タイプカスタマイズにより、フレキシブルリジッドプリント基板がアプリケーションに完全に適合し、最先端のエレクトロニクスに必要な柔軟性と耐久性を提供します。

サポートとサービス:

リジッドフレキシブル基板製品は、剛性ボードとフレキシブル回路の利点を統合した単一ユニットです。リジッドフレキシブル基板のテクニカルサポートとサービスには、高品質のパフォーマンスと耐久性を確保するための設計最適化、素材選択、レイアウト推奨に関する包括的なガイダンスが含まれます。設計段階の早い段階で潜在的な製造上の問題を特定できる設計製造性（DFM）チェックを支援し、時間とコストを節約できます。

また、熱管理ソリューションのサポートも提供しており、リジッドフレキシブル基板がさまざまな熱条件下で最適なパフォーマンスを維持することを保証します。当社のチームは、リジッドフレキシブル基板に関連する独自の組み立ておよび rework プロセスを理解するのに役立ち、取り扱いおよび組み立て中の損傷のリスクを最小限に抑えます。

技術的な問い合わせや問題については、当社の専任サポートチームがトラブルシューティングのアドバイスを提供し、リジッドフレキシブル基板製品で発生する可能性のある課題の解決を支援します。お客様のリジッドフレキシブル基板がアプリケーション要件を満たし、期待を超えるように、優れたサービスを提供することをお約束します。
