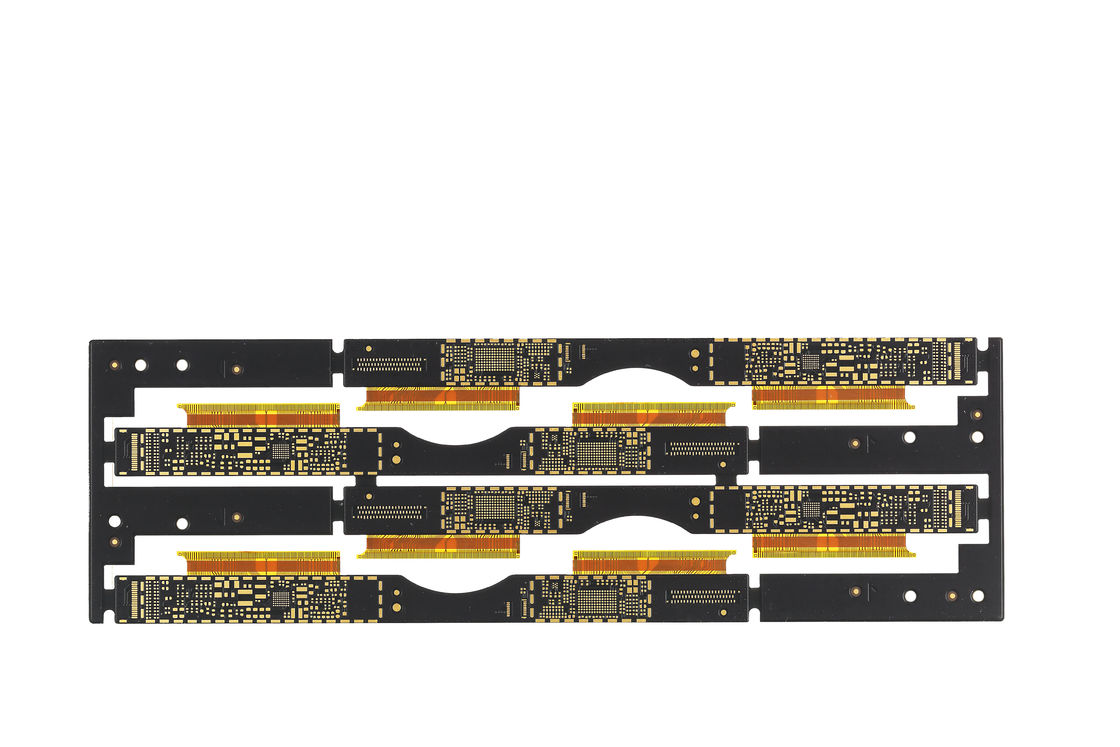

柔らかい硬い柔らかいPCB 銀塗装 エニグ 表面 Fr4
Rigid Flex PCB または Rigid Flex Printed Wiring Board は,電子接続ソリューションの分野における技術革新のピークです.この製品は,伝統的な硬いPCBの耐久性と安定性を柔軟な印刷回路板の多用性と適応性と組み合わせていますこのハイブリッドソリューションは,標準的なPCBが故障する可能性のあるダイナミックまたはハイフレックスアプリケーションに特に適しています.現代電子機器の厳格な要求を満たすために設計されています信頼性と性能を 提供しています
私たちのRigid Flex PCBは FR4,ポリアミド,PETなどのトップレベルの材料で作られており,機械的な安定性と優れた電気性能を保証します.この 材料 の 使用 は,板 の 頑丈 性 と 高温 に 耐える 能力 に 貢献 し ますさらに,PCBの柔軟な領域は,電源接続の整合性を損なうことなく繰り返し折りたたむ能力を提供するために,ポリマイドやPETなどの柔軟な材料を使用します.
52L (層) までの容量を持つ 私たちのRigid Flex PCBは 複雑で多層の電子組み立てに最適です様々な部品を組み込めるように設計できます表面マウントデバイス (SMD),ボールグリッド配列 (BGA),およびデュアルインラインパッケージ (DIP) コンポーネントを含む.この汎用性により,高密度のコンポーネントの配置が可能になります.コンパクトで効率的な設計を必要とする 複雑な装置には不可欠です.
柔軟な硬い回路板は,様々な表面仕上げで処理されています. 電気のないニッケル浸し金 (ENIG),有機溶接性保存剤 (OSP),浸し金,浸水銀この処理は,酸化から銅の痕跡を保護するだけでなく,溶接部品のための信頼性の高い表面も提供します.優れた表面平面性で有名で,細角BGAと小さな部品に最適です組み立てられた製品の長期的信頼性を保証します.
PCBの組立プロセスは厳密で 業界最高水準を満たすために設計されています 各ボードは精密で注意深く組み立てられSMD とかBGA,またはDIPは完璧に並べられ,しっかりと固定されています. The integration of rigid and flexible sections in a single board requires expert assembly techniques to maintain the integrity of the board during the soldering process and throughout its operational life.
柔軟に折りたたむPCBは電子パッケージの重要な利点を提供し,製品の形に適合する3D構成が可能になり,スペースを削減し,パフォーマンスを向上させます.これは特にウェアラブル技術や航空宇宙 医療機器において重要で 空間が重要で信頼性が重要ですRigid Flex PCB は,電気接続を損傷することなく,曲げたり,扭曲したりできるので,これらの用途と他の多くの用途に理想的な選択になります.
折りたたみやすい性質で 柔軟性や柔軟性により高密度多層機能と組み合わせた表面処理の範囲と様々な部品タイプに対応する能力により,私たちのRigid Flex PCBは,複雑な電子組成のための先進的なソリューションを提供しています. The careful selection of materials and the expertise applied in the assembly process ensure that our Flexible Rigid Circuit Boards stand out as a premium choice for designers and engineers seeking the highest level of performance and reliability.
| パラメータ | 仕様 |
|---|---|
| PCB 層 | 1〜28層 |
| マックスレイヤー | 52L |
| 材料 | FR4,ポリアミド,PET |
| 最小の痕跡/空間 | 0.1mm |
| サイズ | 41.55*131mm |
| 製品タイプ | PCB組成 |
| 表面仕上げ | HASL LF |
| 柔軟性 | 1 から 8 回 |
| 曲線半径 | 0.5~10mm |
| 構成要素 | SMD,BGA,DIP など |
柔軟硬式印刷回路板 (Flex-Rigid Printed Circuit Board,PCB) は,伝統的な硬式PCBの耐久性と安定性を柔軟な回路技術の汎用性と組み合わせた洗練されたソリューションです.この頑丈な柔軟な印刷回路板は,HASL LF (鉛のない熱気溶接平面化) で完成しています.部品の溶接のための信頼性の高い表面を提供しながら環境適合性を確保します.Flex Rigid PCBの精密設計により,0.1mmの最小の痕跡とスペースが可能です.複雑な設計や高密度のアプリケーションに対応する.
PCB組み立てに専念した製品タイプで,これらのボードは,多数の電子機器で即座に使用するための様々な電子部品を収容する準備ができています.41の正確な寸法.55*131mmは,スペースの効率的な利用が不可欠なコンパクトでカスタムサイズアプリケーションに適しています. さらに,PCBは,ENIG (無電化ニッケル浸水金) のような様々な表面処理を受けることができます.OSP (有機溶接性保温剤),浸水金,锡,または銀,電導性の考慮を含むアプリケーションの特定の要件に応じて,溶接可能性環境要因も含まれています
このタイプのPCBの応用機会とシナリオは広大で多様です.消費者電子機器の分野では,Rigid Flex PCBはウェアラブル,スマートフォン,カメラ,柔軟性と硬さの組み合わせにより 革新的な形状と耐久性が向上します医療業界では,これらのPCBは,信頼性と厳格な品質基準の遵守が不可欠なコンパクトな医療機器やインプラントに使用されています.
航空宇宙および自動車部門では,硬質柔軟PCBは,振動,温度変動,コンパクトな空間を含む厳しい条件に耐えられる能力のために選択されています.制御システムで利用されています産業用アプリケーションも,硬い柔軟性のある印刷回路板の使用から恩恵を受けます.ロボット工学など機械や複雑な工業機器は 複雑な電子システムが必要で 柔軟で硬い領域が組み合わさって 動きに対応し 構造的な支えを提供します
結論として,Rigid Flex PCBは,その汎用的な応用可能性と パーソナライズ可能な表面仕上げオプションで,現代電子機器の設計と製造における貴重な部品です.柔軟性の独特な組み合わせ安定性と精度は,電子システムを革新し,最適化しようとする幅広い産業の解決策として位置づけています.
厳格で柔軟なPCBのカスタマイズサービスは,あなたの特定のニーズを満たすために設計された高品質の柔軟な硬い回路板を提供します.複雑なデザインのための4層構造から選択してください,堅牢な性能と信頼性を確保する.
FR4,ポリアミド,PETを含む様々な材料から選択してくださいFR4 の標準的硬さか 折りたたみやすい硬い印刷ワイヤリングボードのためのポリマイドやPET の柔軟性が必要かどうか.
柔軟な硬い回路板の優れた表面仕上げと溶接性を保証するために,ENIG,OSP,浸水金,チン,またはシルバーなどの複数の処理オプションを提供しています.
私たちの先進的な製造プロセスは 複雑なデザインとコンパクトなレイアウトに対応する 最小 0.1mm の痕跡/スペースを可能にします
電気性能と信頼性を向上させるために,信号の整合性を向上させるためのローカル高密度エリアと,寄生容量削減のためのバックドリルを含むサンフォライズされたオプションを提供しています.
Rigid Flex PCBは,硬板と柔軟な回路の両方の最良のものを統合した1つの統一ソリューションを組み合わせています.このハイブリッド構造により,PCBはより汎用的に使用できます.より狭い空間や動的アプリケーションのために柔軟な領域を使用しながら,追加のサポートが必要なときに,固い形を維持することができます私たちの技術サポートとRigid Flex PCB製品のサービスは,プロジェクト全体のライフサイクルを通して包括的な支援を提供するように設計されています.
設計の最適化や 製造能力の向上についてあなたのRigid Flex PCB設計がすべての必要な仕様と業界基準を満たしていることを確認する材料の選択,スタックアップの構成,レイアウトの推奨を手伝って,最高のパフォーマンスと信頼性を達成できます.
詳細なドキュメントと組み立てプロセスへのサポートを 提供します. 固いフレックスPCBに特化した溶接と再加工ガイドラインを含む.組み立てやテストの段階で発生する問題をトラブルシューティングに拡張します製品が正しく効率的に機能することを保証します.
サポートに加えて プロトタイプからフルスケール製造までの 生産プロセスを円滑にするために 様々なサービスを提供しています私たちのサービスには,電気テストが含まれていますが,これらに限定されません,インピーデンス制御,表面仕上げの選択,およびあなたのアプリケーションのユニークな要件を満たすために塗装オプションを介して.
Rigid Flex PCBの修理や改修が必要な場合は 迅速かつ効率的なサービスを提供し ダウンタイムを最小限に抑え 製品の整合性を維持します卓越した品質とサポートを提供することにコミットしていますRigid Flex PCBのアプリケーションの成功を保証します.
