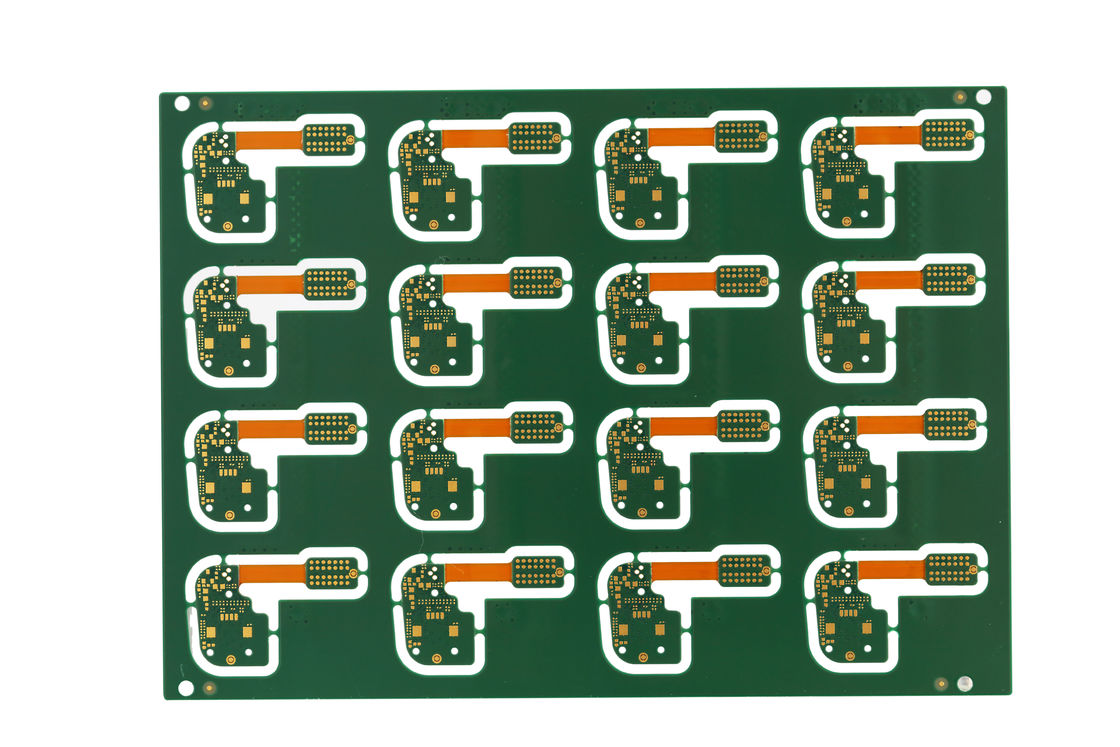

電子機器のための高度な硬柔性印刷回路板 1-28層

製品説明:

リジッドフレキシブルPCBは、堅牢でありながら柔軟な設計が求められる、タイトで特殊なスペースに適合する最先端のフレキシブル・曲げ可能なPCBソリューションです。この革新的な曲げ可能なリジッドプリント配線基板は、リジッド回路とフレキシブル回路の最良の特性を組み合わせ、幅広い電子アプリケーションに対応する汎用性と信頼性の高いプラットフォームを提供します。この製品概要では、リジッドフレキシブルPCBの表面処理オプション、層数、寸法、プロファイリングパンチング技術、穴位置精度など、様々な側面を掘り下げます。

フレキシブルリジッドPCBの際立った特徴の1つは、利用可能な表面処理オプションの多様性です。アプリケーションの要件に応じて、ENIG（無電解ニッケル金めっき）、OSP（有機はんだ付け性保護剤）、浸漬金、浸漬錫、または浸漬銀を選択できます。各処理は、はんだ付け性、耐食性、ワイヤボンディング性の向上など、独自の利点を提供します。特にENIGは、長い保存期間と優れた表面平坦性により、ファインピッチ部品に最適です。

層数に関しては、このフレキシブルリジッドPCBは最大52層（最大層数：52L）に対応できる比類のない能力を備えています。この驚異的な層数は、高度な電子システムに理想的な高密度インターコネクトと複雑な回路設計を可能にします。航空宇宙、医療、防衛、民生用電子機器のいずれであっても、高い層数は最も要求の厳しい要件を満たす設計の柔軟性を提供します。

リジッドフレキシブルPCBの寸法も重要な側面であり、サイズは41.55*131mmです。この寸法により、パフォーマンスや信頼性を損なうことなく、PCBを幅広いデバイスに統合できます。コンパクトなサイズと基板の柔軟性を組み合わせることで、耐久性を高く維持しながら、不規則な形状の領域に適合するように曲げたりねじったりすることができます。

プロファイリングパンチングはPCB製造における不可欠なプロセスであり、リジッドフレキシブルPCBはルーティング、Vカット、面取りなどの様々な方法を採用しています。これらの技術は、PCBを特定の設計要件に合わせて成形するために使用され、デバイス内に完璧にフィットするようにします。ルーティングは複雑な輪郭や不規則な形状を作成するために使用され、Vカットは直線を作成し、ボードの分離を容易にするのに理想的です。一方、面取りは、コネクタへの挿入のためにボードの端を準備するために使用され、組み立て中の損傷を防ぐために重要です。

PCB設計における精度は最も重要であり、リジッドフレキシブルPCBは±0.05mmの穴位置偏差を誇ります。このレベルの精度により、すべてのドリル穴が正しく配置され、ボードの様々な層間の整合性が一貫して信頼性の高いものになります。正確な穴位置決めは、高速信号やファインピッチ部品にとって非常に重要であり、部品の配置やはんだ付け中の潜在的な位置ずれの問題を最小限に抑えます。

要約すると、リジッドフレキシブルPCBは、柔軟性、耐久性、精度を体現するトップクラスのソリューションです。豊富な表面処理オプション、高い層数、コンパクトな寸法、洗練されたプロファイリングパンチング技術、正確な穴位置決めを備えたこのフレキシブルリジッドPCBは、高品質で曲げ可能なプリント配線基板を求める設計者やエンジニアにとって理想的な選択肢となります。今日の複雑な電子環境の厳しい要件を満たすように設計されており、最も重要な場所でパフォーマンスと信頼性を約束します。

特徴:

• 製品名: リジッドフレキシブルPCB
• 寸法: 41.55*131mm
• 最小トレース/スペース: 0.1mm
• 部品: SMD、BGA、DIPなど
• 製品タイプ: PCBアセンブリ
• PCB層: 1～28層
• 曲げ可能なプリント基板
• フレキシブル硬質基板
• フレキシブル・曲げ可能なPCB

技術パラメータ:

用途:

リジッド回路技術とフレキシブル回路技術の利点を組み合わせたハイブリッドであるフレキシブルリジッドPCBは、そのユニークな属性により、幅広い用途やシナリオを提供します。寸法41.55*131mmのこのリジッドフレキシブルプリント配線基板は、スペース最適化が重要なコンパクトで機械的に要求の厳しい用途にシームレスに適合するように設計されています。

このリジッドフレキシブルPCBの注目すべき属性の1つは、ルーティング、Vカット、面取りを含むプロファイリングパンチング能力です。これらの製造プロセスにより、複雑な設計と形状が可能になり、正確なフィットと接続が最も重要な洗練された電子製品に最適です。プロファイリングパンチングは、ブレークアウトタブや複雑な輪郭カットの作成も可能にし、製品を様々なハウジングやケーシングに簡単に統合できるようにします。

1層から28層までのPCB層数と、最大層数オプションとして最大52層までの能力を備えたこの曲げ可能なプリント基板は、シンプルな単層デバイスから複雑な多層システムまで、幅広い電子機器の複雑さに対応できます。この設計の柔軟性により、信頼性とパフォーマンスが譲れない医療機器、航空宇宙、防衛、民生用電子機器など、多様な分野で基板を使用できます。

さらに、最小トレース/スペース0.1mmは、高密度アプリケーションへの適合性を示す属性です。電子部品の小型化が進むにつれて、限られたスペースにより多くの回路を収容できる基板への需要が高まっています。このリジッドフレキシブルプリント配線基板は、この需要に応え、ファインラインとスペースの要件を可能にし、これは最新の小型デバイスに不可欠です。

繰り返し曲げたり折り曲げたりする必要があるアプリケーションでは、曲げ可能なプリント基板が真価を発揮します。この製品の動的な曲げ能力は、基板が曲線に適合したり、ユーザーと一緒に動いたりする必要がある折りたたみ式またはウェアラブル電子機器で使用できることを意味します。回路の完全性を損なうことなくこの高い柔軟性は、最先端の人間工学に基づいた電子製品の開発において貴重なコンポーネントとなります。

要約すると、プロファイリングパンチング能力、理想的な寸法、多層構造、正確なトレース/スペース属性を備えたフレキシブルリジッドPCBは、多数の高度な電子アプリケーションに対応する汎用性の高いソリューションです。コンパクトに詰め込まれたハンドヘルドデバイスから重要な航空宇宙コンポーネントまで、このリジッドフレキシブルPCBは、プリント基板技術の進化の証であり、現代の電子設計と製造の課題に対応する準備ができています。

カスタマイズ:

当社のリジッドフレキシブルPCB製品は、お客様の特定のニーズを満たすための優れた製品カスタマイズサービスを提供します。フレキシブル硬質基板設計により、当社のPCBは、リジッドPCBの弾力性とフレキシブルPCBの汎用性を兼ね備えています。

複雑な回路パターンに対応するローカル高密度や、信号整合性を向上させるバックドリル技術など、高精度なサンフォライズドオプションからお選びください。当社のフレキシブルリジッドPCBは、パフォーマンスを損なうことなく1～8回の曲げに耐えることができ、これまでにない柔軟性を体験してください。

カスタマイズ可能な曲げ半径は0.5～10mmの範囲で、当社の曲げ可能なリジッドプリント配線基板をあらゆるアセンブリまたは構成に適合させることができます。表面仕上げのHASL LF（ホットエアソルダレベリング鉛フリー）は、回路基板に信頼性の高い環境に優しい仕上げを提供します。

また、4層構造も提供しており、コンパクトなフォームファクタを維持しながら、より複雑で高密度の回路設計を可能にします。お客様のプロジェクトに必要な耐久性と柔軟性を提供する当社のリジッドフレキシブルPCBを信頼してください。

サポートとサービス:

リジッドフレキシブルPCB製品は、当社の製品をお客様のアプリケーションにシームレスに統合するために必要なサポートを提供する包括的な技術サポートとサービスパッケージによってサポートされています。当社のサポートサービスには、トラブルシューティングやリジッドフレキシブルPCBの使用の最適化に役立つ、豊富なドキュメント、設計ガイドライン、よくある質問を含むナレッジベースへのアクセスが含まれます。

当社のテクニカルサポートチームは、タイムリーで効果的なソリューションを提供するというコミットメントを持つ業界の専門家で構成されています。彼らは製品とそのアプリケーションに関する深い知識を持っており、最も関連性の高い実践的なアドバイスを受けられるようにします。パーソナライズされたサポートを必要とする特定の質問や問題については、お問い合わせページで見つけることができる指定されたチャネルを通じてご連絡いただくことをお勧めします。

パーソナライズされたサポートに加えて、リジッドフレキシブルPCBでの体験を向上させるためのさまざまなサービスを提供しています。これには、PCB設計が必要なすべての仕様を満たし、製造に最適化されていることを確認するための設計レビューサービスや、購入後の問い合わせや懸念に対応するためのアフターセールスサポートが含まれます。

私たちは、お客様の成功に専念しており、お客様の当面のニーズに対応するだけでなく、お客様のリジッドフレキシブルPCBアプリケーションの長期的な信頼性とパフォーマンスに貢献するサービスを提供するよう努めています。お客様満足度へのコミットメントは、当社のサポートとサービス哲学の中核です。
