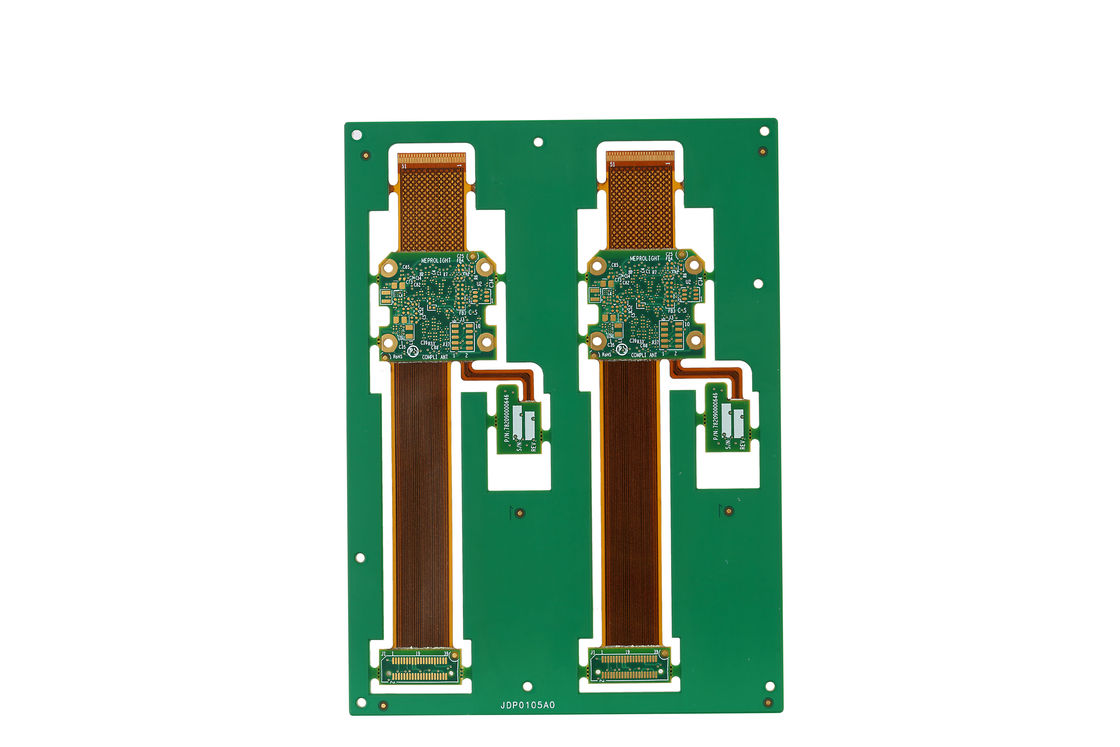

4層 SMD コンポーネント 柔軟性PCB 折りたたむ回路板 Hasl Lf 表面仕上げ

製品説明:

Rigid Flex Printed Circuit Board (PCB) は,幅広い電子アプリケーション用に設計された革新的な最先端のソリューションです.この製品は柔軟なPCBの柔軟性と硬いPCBの耐久性と安定性を巧みに組み合わせています複雑な電子組成のニーズを満たすよう 折りたたみや折りたたみ可能なボードを作成します精度と耐久性を要求する産業に適していることを保証する.

表面の仕上げです. ホットエア・ソールド・レベリング・リードフリー (HASL LF) で処理されています.伝統的なHASLの環境に優しい代替品ですこの種の仕上げは,部品の組み立てに優れた表面平面性を提供し,溶接性の観点から非常に信頼性があります.PCBが整合性を保ち,電気接続性が一貫している.

最小の痕跡と空間幅が0.1mmで, 磁気圧縮機は,私たちのボードは複雑なデザインをサポートし,単位面積ごとにより多くの回路を収容することができますこの精度は,性能や品質を犠牲にすることなく,高度に複雑でコンパクトな電子機器の開発を可能にします.

柔軟性という側面は 特徴だけでなく 重要な利点です 折りたたみ 8回間これらのボードは 設計者に 伝統的な硬いボードの制約なしに 革新の自由を提供しますこの柔軟性は,PCBが特定の形状に適合するか,狭いまたは異常な形状のスペースに適合することを要求するアプリケーションにとって重要です.医療機器柔軟折りたたみ可能なPCBは 製品があらゆる形状に適応し 高性能を維持できるようにします

精度は,私たちの硬式フレックスPCB製造プロセスの礎石です. 穴位置偏差は,厳格な許容範囲内で維持されます ±0.05mm.このレベルの精度は,多層ボードの正しいアライナメントにとって不可欠であり,バイアスと透孔が完璧に配置されていることを保証します生産された PCB の全セットに一貫した電気接続と機能をもたらします.

高密度インターコネクト (HDI) の設計をサポートするために,我々のRigid Flex PCBはサンフォライゼーションプロセスを採用します.塗装された透孔の未使用の部分を削除するためにバックドリリングなどの特定の技術を使用します.高速回路における信号の音量を効果的に削減し,信号の整合性を向上させる.これは,電力の性能と信頼性を最大限に要求するアプリケーションに特に有益です.

簡単に言うと 私たちのRigid Flex Printed Circuit Boardは PCB技術の最新技術を体現した 優れた製品です現代の電子機器の厳格な要求を満たすために設計された柔軟に折りたたむPCBですHASL LF 表面仕上げ,0.1mmの最小の痕跡/スペース,最大8倍まで折りたたみ,正確な穴位置偏差などの機能そして,バックドリルで地元の高密度サンフォライゼーション品質や性能,柔軟性が 極めて重要なアプリケーションの プレミアム選択として見られます

柔軟性,精度,性能の完璧な組み合わせを体験します. 消費者電子機器,医療機器,自動車アプリケーション,卓越した成果を上げ 製品革新を促すように設計されています

特徴:

• 製品名:硬柔性PCB
• プロファイリング パンシング:ルーティング,V-CUT,ベーリング
• 曲がり半径:0.5~10mm
• サンフォライズド: 地元の高密度,バックドリル
• PCB層: 1-28層
• 表面塗装:HASL LF
• また,Rigid Flex Printed Wiring Board とも呼ばれる
• テクノロジーには,Flex Rigid PCB のデザインが含まれます.
• 柔軟な硬い回路板の構築

技術パラメータ:

応用:

Rigid Flex PCBは,硬板と柔軟な回路の両方の最高の組み合わせで,精度と耐久性が最も重要な複雑なアプリケーションに合わせた革新的なソリューションです.この4層の製品は,表面マウントデバイス (SMD) などのさまざまなコンポーネントを統合していますFR4,ポリアミド,PETなどの高品質素材で構成された堅牢なプラットフォーム上で,ボールグリッドアレイ (BGA) とダブルインラインパッケージ (DIP) を構築します.Rigid Flex PCBは,ダイナミックな電子環境へのシームレスな統合を可能にします優れた多用性があります

柔軟性のある折りたたむPCBの特性により この製品は 特定の形状に適合したり 慣例のないスペースに 適合する必要がある場合に ぴったりです折りたたみ切れるセクションは,狭い角と複雑な輪郭を収容するために操作することができます空間効率が不可欠な 医療機器やコンパクトな消費電子機器に最適です折りたたみ が でき て いる こと は,機械 的 な 柔軟性 を 追加 する折りたたむ式硬回路板が性能や信頼性を損なうことなく 繰り返し折りたたむことを耐えられるようにします

ルーティング,V-CUT,ベーリングなどのプロファイリングパンシング技術は,正確なエッジ仕上げを提供し,複数のPCBを製造パネルから簡単に分離することができます.この精度は,厳格なフレックスPCBが正確なアライナインメントとフィットを必要とするより大きな組立プロセスの一部であるシナリオで不可欠ですこれらのプロファイリング方法は,ボードが他のコンポーネントと簡単に信頼性を持って統合できることを保証します.

ENIG,OSP,浸し金,チン,シルバーなどの表面処理オプションは,さまざまなアプリケーションシナリオに対応しています.例えば,ENIGはBGAの優れた表面平面性を提供します.通信および航空宇宙産業における高密度アプリケーションに適している一方,イン Immersion Silver は,高周波装置などの優れた伝導性を要求するアプリケーションでは好ましい選択かもしれません.これらの処理は,酸化に対する必要な保護だけでなく,幅広い部品の信頼性の高い溶接性を保証します..

折りたたむスマートフォンでも スマートウォッチでも 複雑な衛星でもこの4層の板の柔軟に折りたたむPCB設計は,現代の電子機器の厳格な要求を満たすことができます.機械的な柔軟性と従来の硬いPCBの強さを組み合わせます

カスタマイズ:

この折りたたみ可能な印刷回路板は 両方の世界の最高のものを組み合わせています柔軟な硬い回路板の柔軟性 硬いPCBの耐久性柔軟硬いPCB製品カスタマイズサービスには,SMD,BGA,DIPなどのさまざまなコンポーネントが含まれます.

精度に尽力して 製品に 最小の痕跡/スペースを 0.1mm 提供しています私たちの先進技術により,最も複雑なデザインでさえ,最高レベルの精度で実行されます.

私たちのRigid Flex PCBは,PCBの最適なパフォーマンスと長寿を確保するために,ENIG,OSP,浸透金,浸透チンの浸透銀を含む様々な表面処理オプションが付いています.

1層から28層まで生産する能力を持つ PCBは 幅広い用途で 使えるように設計されています品質と信頼性で選べる折りたたむ式印刷回路板が耐久性を持つように作られています

サポートとサービス

Rigid Flex PCB (プリント回路板) は,頑丈なPCBと柔軟なPCBの技術を組み合わせて耐久的で汎用的な回路ソリューションを作成します.顧客が設計できるようにしています柔軟性や硬さのための包括的な設計ガイドラインを含みます.特定の 必要 に 応じる 材料 の 選択 に 関する 助言また,問題解決支援,PCBのケアと保守に関するベストプラクティス,業界基準と認証の遵守に関するガイドライン私たちのチームは,あなたのRigid Flex PCB製品から最大限の利益を得るのに役立つために,最高レベルのサービスを提供することにコミットしています.
