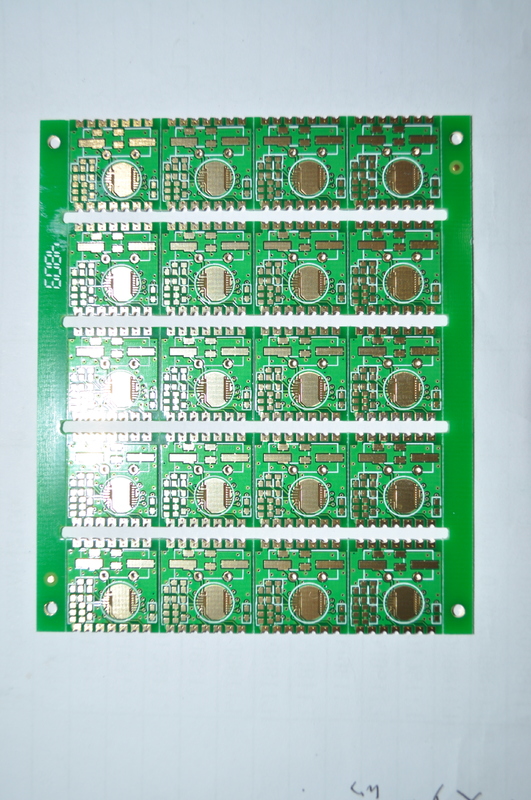

1.6mm厚、最小穴対銅0.2mmの多用途両面プリント基板

製品の説明:

両面PCB（ツインレイヤーPCBまたは両面プリント配線板とも呼ばれます）は、さまざまな電子アプリケーション向けの汎用性と信頼性の高いオプションです。この製品は1オンスの銅重量を特徴とし、幅広い回路設計と構成に適しています。

標準的な特殊技術を利用したこの両面PCBは、高品質の性能と一貫性を提供します。特殊技術には、±10%の許容範囲を持つインピーダンス制御も含まれており、安定した信号完全性と最適な電気的特性を保証します。

オフラインアプリケーション向けに設計されたこの両面PCBは、効率的で耐久性のある回路基板を必要とするプロジェクトに最適です。オフラインタイプは、さまざまな電子デバイスやシステムとの柔軟な使用と互換性を提供します。

高品質のFR4材料で構成されたこの両面PCBは、優れた熱的および機械的特性を提供し、回路基板全体の信頼性と性能を向上させます。

両面設計により、このPCBは複雑な回路とコンポーネントに十分なスペースを提供し、電子デバイス内の機能性と接続性を向上させることができます。両面構造により、基板の両方の層で信頼性の高い導電性と信号伝送が保証されます。

家電製品、産業機器、自動車システム、またはその他の電子プロジェクトに取り組んでいる場合でも、この両面PCBは、最新の回路設計と製造の要求を満たす信頼できる選択肢です。

特徴:

• 製品名：両面PCB
• 材料：FR4
• 導体間隔：5ミル
• ソルダーレジストの色：緑
• タイプ：オフライン
• 仕上がり銅：35um

技術的パラメータ:

アプリケーション:

両面PCB（ツインレイヤーPCBまたはバイレイヤーPCBとも呼ばれます）は、その独自の属性により、幅広い製品アプリケーションの機会とシナリオに適した、汎用性の高い電子部品です。

標準的な特殊技術、1オンスの銅、HASL、OSP、ENIG、イマージョンゴールド、鉛フリーコーティングなどの表面仕上げオプションを備えた両面PCBは、信頼性と性能が不可欠なオフラインアプリケーションに最適です。

1.6mmの基板厚さのため、両面PCBは、スペースの制約が懸念される可能性のある過長PCBの製造など、さまざまなシナリオに最適です。両面設計により、電子回路の機能性と複雑さが増し、複数のコンポーネントと接続が必要なアプリケーションに最適です。

両面PCBの製品アプリケーションの機会には、以下が含まれますが、これらに限定されません:

• 産業用制御システム：両面PCBは、その高品質の銅と表面仕上げオプションのおかげで、精度と耐久性が不可欠な産業用制御システムで使用できます。
• 家電製品：スマートフォンから家電製品まで、両面PCBは、その信頼性と性能により、さまざまな家電製品に人気の選択肢です。
• 自動車エレクトロニクス：自動車業界では、両面PCBは、車両制御システム、エンターテインメントシステムなどに使用され、必要な機能と安定性を提供します。
• 電気通信：両面PCBは、シームレスな接続が不可欠なルーター、モデム、ネットワーキングデバイスなどの電気通信機器にも広く使用されています。

結論として、両面PCBは、幅広い製品アプリケーションの機会とシナリオを備えた汎用性の高い電子部品であり、さまざまな業界やアプリケーションにとって信頼できる選択肢となっています。

カスタマイズ:

当社の超長両面PCBカスタマイズサービスでプロジェクトを強化してください。当社の両面PCB製品には、仕上がり銅：35um、最小穴から銅まで：0.2mm、層数：2、材料：FR4などのカスタマイズオプションが含まれています。さらに、お客様の両面プリント配線板がお客様の特定の要件を満たすように、PCB設計やPCBアセンブリなどのその他のサービスも提供しています。

サポートとサービス:

当社の製品技術サポートチームは、両面PCB製品に関するお問い合わせについて支援を提供することに専念しています。当社の製品の最適な性能と信頼性を確保するために、さまざまなサービスを提供しています。
