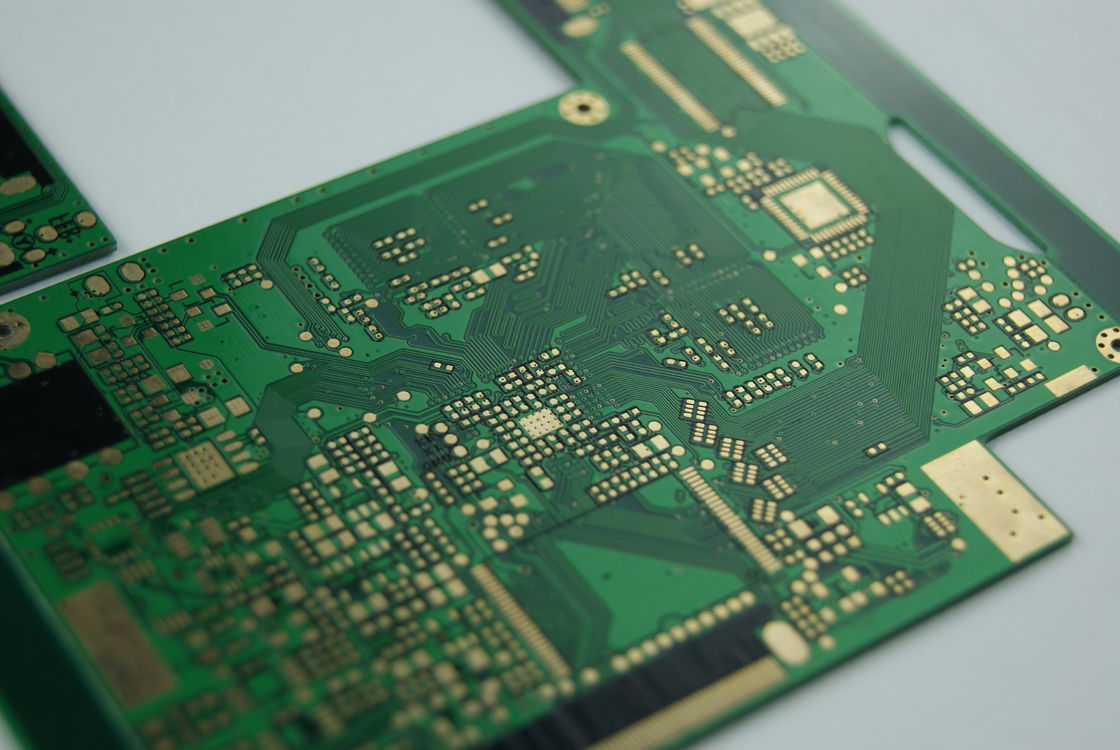

16層のPCBで,PCBの表面に,PCBの表面に,PCBの表面にこのボードは,現代の電子機器の要求を満たすために設計されています.
この多層PCBボードの重要な特徴の1つは,0.4mmの板厚さです.この細いプロファイルは,コンパクトな設計とスペースの効率的な利用を可能にします.サイズと重量が重要な要素であるアプリケーションに最適です.
この多層PCBボードは,表面仕上げの選択肢に関しては,HASL,OSP,またはENIGの選択で柔軟性を提供します.これらの表面仕上げは腐食に対する優れた保護を提供し,部品の最適な溶接性を保証します板の全体的な耐久性と性能に貢献します.
また,多層PCBボードの別の特徴は,白と黒のレジェンドカラーオプションです.対照的な色は,ボード上の異なるコンポーネントと痕跡を簡単に識別します.組み立てやトラブルシューティングの手続きの支援.
この多層PCBボードは,電導性とコスト効率の良いバランスを提供しています.1オンス銅の厚さは,全体的な生産コストをチェックを維持しながら十分な電流容量を提供します.
大きさはPCBの重要な側面であり この多層PCBボードも例外ではありません意図されたアプリケーションと正確な互換性,および全体的な電子システムへのシームレスな統合を保証する.
結論として,多層PCBボードは 先端技術,優れた材料,優れた性能と信頼性を保証する正確な製造プロセス複雑な電子プロジェクトやハイテクデバイスに取り組んでいるかどうか,この多層PCBボードは,あなたのPCBニーズに最適な選択です.
| PCBA 標準 | IPC-A-610E |
| 表面仕上げ | HASL/OSP/ENIG |
| 特別 要求 | 阻力制御試験 |
| 層数 | 2〜30 |
| PCB | シングル,ダブル,マルチレイヤーPCB,カスタムPCB |
| ファイナルホイール 外部 | 1.oz |
| 板の厚さ | 0.4mm |
| 銅 の 厚さ | 0.5-14オンス (18-490um) |
| 最小穴直径 | 0.10 ミリ |
| 梱包 | カートン ボックス で 真空 包装 |
多層PCBボードは,独自の属性により,幅広い産業とシナリオでアプリケーションを見つけることができる汎用的な製品です. 製品,単体,ダブル,多層PCBの構成現代の電子機器やシステムの重要な構成要素です
多層印刷板は,複雑な回路とコンパクトな設計を必要とするアプリケーションに特に適しています.4L から 28L まで の 複数の 層 を 収納 する 能力 に よっ て,設計 者 は より 狭い 空間 に より 多く の 機能 を 収納 でき ますスマートフォン,タブレット,コンピュータ,その他のハイテクデバイスで使用するのに最適です
銅の厚さは0.5~14oz (18~490um) です自動車用電子機器などの高性能アプリケーションに適している産業用制御システムと電源
さらに,この製品はIPC-A-610EのPCBA規格を満たし,製造および組立プロセスにおける高品質と信頼性を保証しています.精度と一貫性が最優先されている産業にとって好ましい選択です航空宇宙,防衛,医療機器など
ワンストップサービスOEMの提供のおかげで,多層印刷回路板は,異なるアプリケーションの特定の要件と仕様を満たすためにカスタマイズすることができます.この柔軟性により,プロトタイプ開発の好ましい選択になります専門的な産業用アプリケーションで パーソナライズされたソリューションを必要とします
結論として,多層PCBボードは,電子機器産業の汎用的で不可欠な部品であり,幅広いアプリケーションとシナリオに適しています.複数の層を含む銅の厚さ,業界標準の遵守,カスタマイズ可能性によって,様々な産業やプロジェクトに価値のある製品となっています.
多層PCB板の製品カスタマイズサービス
銅の厚さ: 0.5-14オンス (18-490um)
層数: 4L-28L
ファイナルフォイル 外部: 1.oz
表面塗装:HASL/OSP/ENIG
サイズ: ゲルバー に よる と
私たちの多層PCBボード製品は,最適なパフォーマンスと顧客満足度を保証するための包括的な製品技術サポートとサービスが付属しています.製品に関連したあらゆる問い合わせを支援するために利用可能です., トラブルシューティング,インストールガイド,製品仕様を含む.
さらに,私たちは,製品のカスタマイズ,設計支援,品質保証など,お客様のユニークな要件を満たすために,さまざまなサービスを提供しています.私たちの専念の専門家のチームは,当社の多層PCBボード製品との全体的なユーザー体験を向上するために,高品質のサポートとサービスを提供することにコミットしています.
問い合わせを直接私たちに送ってください.
