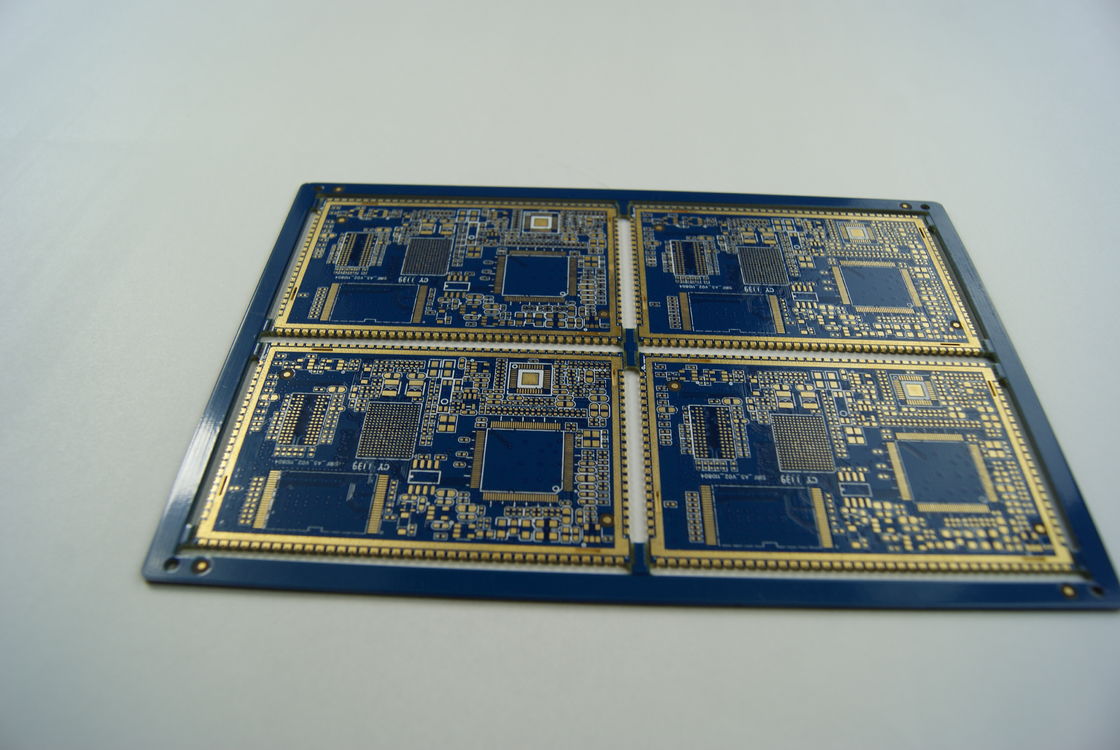

ファイナルフォイル 外部 1.oz 多層印刷板 2-30 製品のための層数

製品の説明:

多層PCBボードは、複雑な電子アプリケーションの要求を満たすように設計された高品質な製品です。0.5〜14oz（18〜490um）の銅の厚さを持つこの多層PWBは、さまざまな電子デバイスに優れた導電性と耐久性を提供します。

各多層プリント基板は、輸送および保管中の保護を確実にするために、カートンボックス付きの真空パックを使用して慎重に梱包されています。この安全な梱包方法により、損傷を防ぎ、PCBボードが完璧な状態で顧客に届くようにします。

多層PCBボードの重要な機能の1つは、利用可能な層の数に関する柔軟性です。顧客は4Lから28Lまでのオプションから選択でき、特定のプロジェクト要件に基づいてカスタマイズできます。シンプルな4層設計でも、複雑な28層構成でも、この多層PWBは幅広いアプリケーションに対応できます。

精度に関しては、多層プリント基板は最小穴径0.10mmで優れています。このレベルの詳細は、複雑な回路設計に不可欠であり、コンポーネントをボード上に正確に配置し、パフォーマンスを損なうことなく接続できるようにします。

機能性と保護を強化するために、多層PCBボードは浸漬金による表面処理を特徴としています。この処理は、滑らかで均一な表面仕上げを提供するだけでなく、優れた耐食性と半田付け性も提供します。浸漬金表面は、さまざまな動作環境での多層PWBの信頼性の高いパフォーマンスと長寿命を保証します。

結論として、多層PCBボードは、高性能回路基板を必要とする電子アプリケーション向けの、用途が広く信頼性の高いソリューションです。銅の厚さの範囲、安全な梱包、カスタマイズ可能な層オプション、正確な穴径、優れた表面処理により、この多層プリント基板は、品質と効率を要求するプロジェクトに最適です。

特徴:

• 製品名：多層PCBボード
• サービス：ワンストップサービスOEM
• 梱包：カートンボックス付き真空パック
• 層数：4L-28L
• レジェンド：白黒
• 特殊要件：インピーダンス制御テスト

技術的パラメータ:

アプリケーション:

多層PCBボードは、複雑な回路機能により、幅広い業界やシナリオで用途が見出される多用途の電子部品です。IPC-A-610E規格への準拠、0.5〜14oz（18〜490um）の銅の厚さ、白と黒のレジェンドオプション、Gerberファイルによるサイズカスタマイズ、最小穴径0.10mmなどの多層PCBボードの製品属性は、さまざまな製品アプリケーションの機会とシナリオに適しています。

多層回路基板の一般的なアプリケーションシナリオの1つは、高速データ転送と信号の完全性が不可欠な電気通信業界です。16層PCBは、ルーター、スイッチ、基地局などの高度な通信機器に、強化されたパフォーマンスと信頼性を提供します。

自動車分野では、多層PCBボードは、車両制御システム、エンジン管理ユニット、インフォテインメントシステムで使用されています。サイズと銅の厚さをカスタマイズできるため、PCBは、耐久性とパフォーマンスに関する自動車メーカーの厳しい要件を満たすことができます。

医療機器および機器も、小型サイズ、高密度相互接続、および信頼性により、多層回路基板の使用から恩恵を受けています。患者モニタリングシステムから診断機器まで、これらのPCBは、医療技術の精度と効率を確保する上で重要な役割を果たしています。

多層PCBボードのもう1つの重要なアプリケーション機会は、信頼性とパフォーマンスが最重要である航空宇宙および防衛産業です。PCBは、アビオニクスシステム、レーダー機器、ミサイル誘導システムで使用されており、16層PCBは複雑な回路設計に対応し、過酷な環境条件に耐えることができます。

全体として、多層PCBボードは、コンシューマーエレクトロニクス、産業オートメーション、再生可能エネルギーシステムなどの業界で高度な技術の開発を可能にする、現代の電子機器に不可欠なコンポーネントです。

カスタマイズ:

多層PCBボードの製品カスタマイズサービス:

表面仕上げ：HASL/OSP/ENIG

表面処理：浸漬金

PCB：シングル、ダブル、多層PCB、カスタムPCB

最終フォイル外部：1.oz

PCBA規格：IPC-A-610E

サポートとサービス:

多層PCBボード製品は、スムーズな操作と最大の効率を確保するために、包括的な製品技術サポートとサービスを提供します。当社の専門技術者チームが、製品関連のクエリ、トラブルシューティング、問題解決を支援します。
