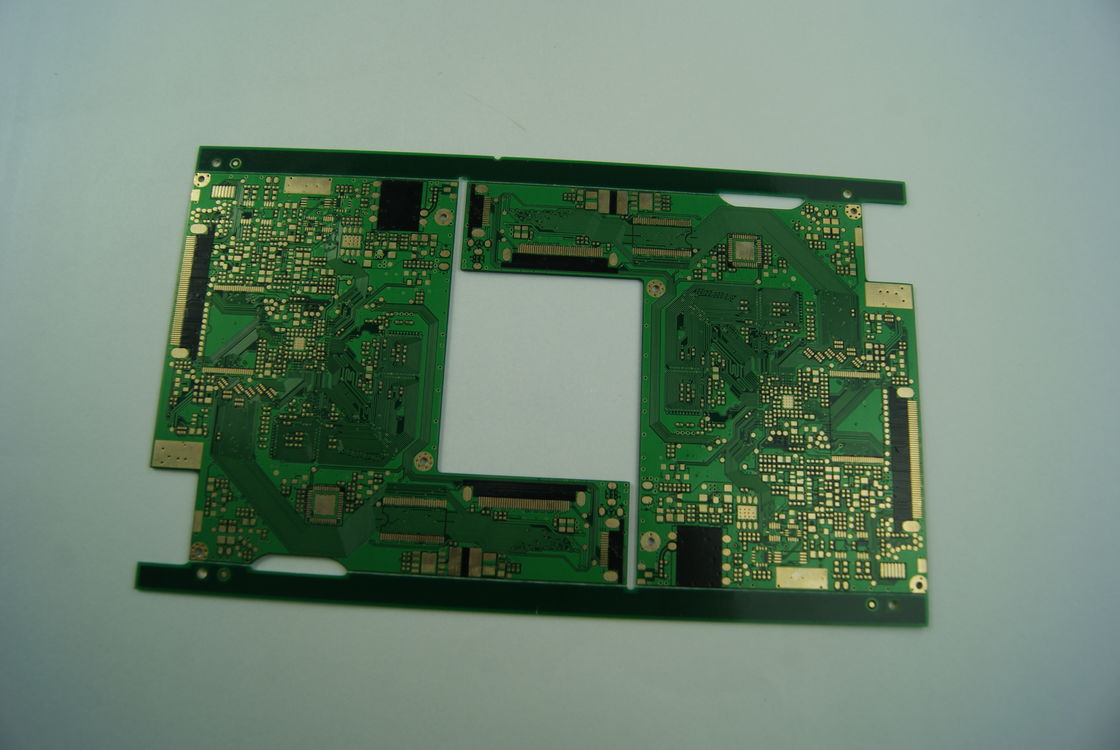

白黒レジェンドと表面仕上げ HASL/OSP/ENIG 4L-28L 層数

白黒レジェンドと表面仕上げ HASL/OSP/ENIG 4L-28L 層数

HASL PCBボード

白黒 レジェンドPCBボード

OSP多層PCBボード

連絡 ください
引金 を 求め て ください
製品詳細
Number Of Layers:
4L-28L
Surface Finishing:
HASL/OSP/ENIG
Thickness Of Copper:
0.5-14oz (18-490um)
Surface Treatment:
Immersion Gold
Legend:
White Black
Size:
As Per Gerber
Special Requirement:
Impedance Control Test
Service:
One-stop Service OEM
ハイライト:

HASL PCBボード

,

白黒 レジェンドPCBボード

,

OSP多層PCBボード

支払いと送料の条件
製品説明

製品の説明:

多層PCBは、単一の基板を形成するために一緒に結合された複数の基板材料の層で構成されるプリント基板の一種です。これらの基板は、高密度で複雑な回路設計に対応できるため、さまざまな電子デバイスやアプリケーションで広く使用されています。

当社が提供する多層PCBボード製品は、優れた導電性と耐食性を提供する浸漬金による表面処理を特徴としています。この表面処理は、PCBの全体的な性能と信頼性を向上させ、幅広い用途に適したものにします。

当社のワンストップサービスOEM機能により、お客様は設計から製造まで、PCB製造プロセス全体を当社にお任せいただけます。当社は、シングル、ダブル、多層PCBの製造を専門としており、特定の要件や仕様に合わせてカスタマイズされたPCBも含まれます。

当社の多層PCBボード製品は、お客様から提供されたGerberファイルに従って、さまざまなサイズで利用できます。この柔軟性により、さまざまな設計要件に対応し、PCBが意図された電子デバイスまたはシステム内に完全に適合するようにすることができます。

輸送および保管中の保護を強化するために、当社の多層PCBボードは、カートンボックスを使用した真空包装で慎重に梱包されています。この梱包方法により、湿気、ほこり、その他の外部要因による損傷を防ぎ、PCBが安全かつ最適な状態で到着するようにします。

品質、信頼性、顧客満足度を重視する当社は、お客様のニーズを満たす高性能な多層PCBを提供することに尽力しています。標準的な多層PCBまたは複雑な20層PCBが必要な場合でも、お客様の要件を満たし、期待を超える専門知識と能力を備えています。


特徴:

  • 製品名:多層PCBボード
  • 銅の厚さ:0.5〜14oz(18〜490um)
  • 層数:2〜30
  • 最終フォイル外部:1.oz
  • 最小穴径:0.10 mm
  • 表面処理:浸漬金

技術的パラメータ:

サービス ワンストップサービスOEM
表面仕上げ HASL/OSP/ENIG
銅の厚さ 0.5〜14oz(18〜490um)
基板の厚さ 0.4mm
Pcba標準 IPC-A-610E
特別な要件 インピーダンス制御テスト
凡例 白黒
サイズ Gerberファイルに従う
最終フォイル外部 1.oz
表面処理 浸漬金

アプリケーション:

多層PCBボードは、多層回路基板とも呼ばれ、コンパクトなスペースで複雑な回路設計に対応できるため、さまざまな電子デバイスやシステムに不可欠なコンポーネントです。4〜28層の範囲で、これらの基板は、多様なアプリケーション要件を満たす柔軟性と柔軟性を提供します。

多層PCBボードのワンストップサービスOEM機能により、お客様は複数のベンダーを利用することなく、設計から製造へとシームレスに移行できます。これにより、プロセスが合理化され、最終製品のエラーや矛盾のリスクが軽減されます。

基板の厚さが0.4mmの多層PCBは、耐久性と柔軟性のバランスを取り、スペースが限られている場合や重量制限が懸念されるアプリケーションに適しています。1 ozの最終フォイル外部を使用することで、基板のさまざまな層全体で信頼性の高い導電性と信号の完全性が確保されます。

Gerberファイルに従ったサイズの柔軟性により、特定のプロジェクト要件に基づいてカスタマイズが可能になり、多層PCBボードが指定されたスペースに完全に適合し、他のコンポーネントとシームレスにインターフェースできるようになります。

多層PCBボードの一般的なアプリケーションの機会とシナリオには、以下が含まれますが、これらに限定されません。

1. 電気通信:多層PCBは、高速データ伝送と信号の完全性が重要な電気通信機器に最適です。複数の層により、コンパクトなフォームファクターを維持しながら、信号の複雑なルーティングが可能になります。

2. 産業用制御システム:信頼性と堅牢性が最重要課題である産業環境では、多層PCBボードは、さまざまなプロセスと機械を制御するために必要な安定性と性能を提供します。

3. 家電製品:スマートフォンからスマートホームデバイスまで、多層PCBは、現代生活に不可欠なものとなった電子機器に電力を供給する上で重要な役割を果たしています。そのコンパクトなサイズと高い機能性により、この分野で好まれる選択肢となっています。

4. 医療機器:医療機器における精度と信頼性に対する厳しい要件は、診断および治療機器の複雑な回路設計をサポートできる多層PCBに最適です。

5. 航空宇宙および防衛:環境条件が過酷で、性能が交渉の余地がない航空宇宙および防衛アプリケーションでは、多層PCBボードは、ミッションの成功を確実にするために必要な耐久性と機能を提供します。


カスタマイズ:

多層PCBボードの製品カスタマイズサービス:

- 表面処理:浸漬金

- 特別な要件:インピーダンス制御テスト

- サイズ:Gerberファイルに従う

- PCBタイプ:シングル、ダブル、多層PCB、カスタムPCB

- 基板の厚さ:0.4mm

多層PCBについては、10層PCBおよび14層PCBのカスタマイズサービスを提供しています。


サポートとサービス:

多層PCBボード製品は、最適なパフォーマンスと顧客満足度を確保するために、包括的な製品技術サポートとサービスを提供します。当社の専門家チームは、技術的な問い合わせ、問題のトラブルシューティング、製品の使用に関するガイダンスについて、お客様を支援することに専念しています。

当社のサービスには、製品ドキュメント、トラブルシューティングガイド、およびお客様のニーズをサポートするためのオンラインリソースが含まれます。さらに、特定の要件を満たすために、技術的な相談、製品トレーニングセッション、およびカスタマイゼーションサービスを提供しています。

当社の製品技術サポートおよびサービスチームは、多層PCBボード製品の可能性を最大限に引き出すために、タイムリーで効果的な支援を提供することをお約束しますのでご安心ください。
