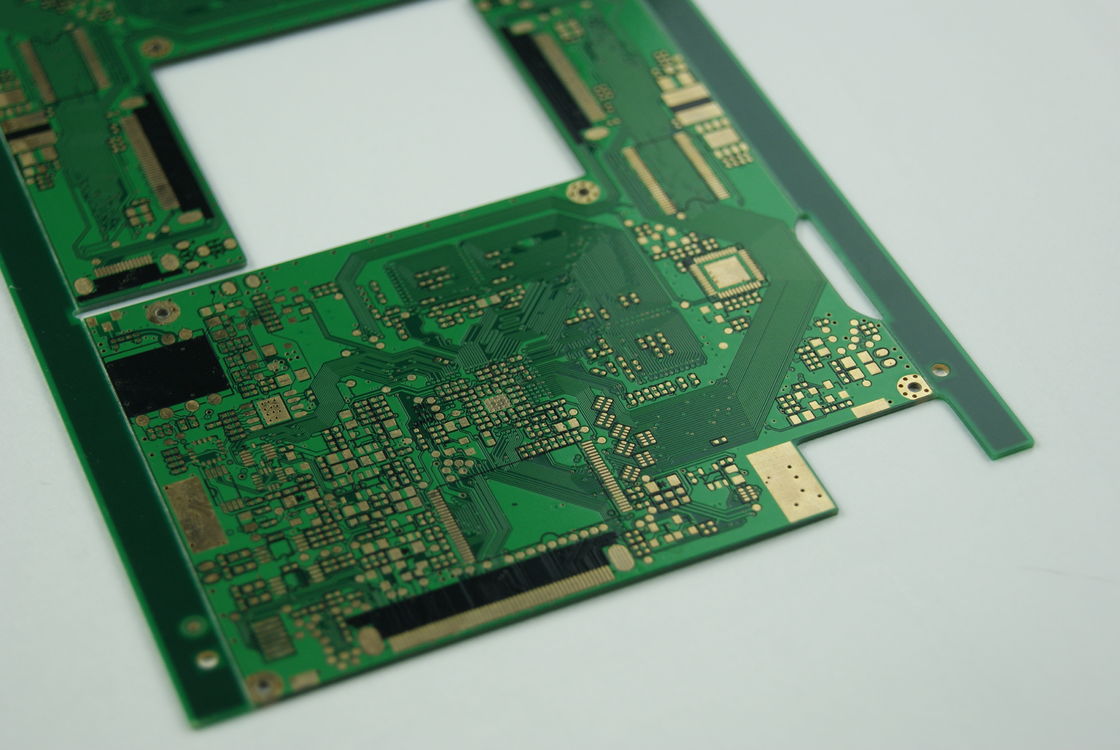

インピーダンス制御テスト 多層回路基板、基板厚さ0.4mm

製品の説明:

多層PCBボードは、幅広い電子アプリケーションに対応する多用途製品です。シングル、ダブル、多層PCB構成をサポートする機能を備えており、さまざまなプロジェクトの要件に対応する柔軟性と拡張性を提供します。

多層PCBボードの際立った特徴の1つは、イマージョン金による表面処理です。この処理により、PCBの導電性と耐久性が向上し、高性能と信頼性を必要とするアプリケーションに適しています。

当社のワンストップサービスOEMオファリングの一環として、多層PCBボードは、お客様のPCB製造ニーズに対する包括的なソリューションを提供します。標準設計またはカスタムPCBが必要な場合でも、当社のチームはお客様の仕様に合わせて調整された高品質の製品を提供できます。

多層PCBボードには、最終的な外部フォイルが1.ozで付属しており、すべての層で最適な性能と導電性を確保しています。この機能は、信号の完全性を維持し、複雑な電子システムにおける干渉を最小限に抑えるために不可欠です。

サイズに関しては、多層PCBボードはGerberファイルに記載されている要件を満たすように設計されています。これにより、既存の設計とのシームレスな統合が保証され、効率的なPCBアセンブリとインストールが容易になります。

高密度相互接続と高度な機能を必要とするプロジェクトにとって、多層PCBボードは理想的な選択肢です。最大20層をサポートする機能を備えており、複雑な回路設計と信号ルーティングを必要とするアプリケーションに最適です。

電気通信機器、産業機械、または家電製品に取り組んでいる場合でも、多層PCBボードは、プロジェクトを実現するために必要な信頼性と性能を提供します。14層および20層PCBのオプションを使用すると、特定の要件に最適な構成を選択できます。

特徴:

• 多層プリント基板
• 基板厚さ：0.4mm
• 表面処理：イマージョン金
• 層数：2-30
• 最小穴径：0.10mm
• サイズ：Gerberファイルによる

技術的パラメータ:

アプリケーション:

多層回路基板または16層PCBとしても知られる多層PCBボードに関しては、その優れた属性と仕様により、製品の適用機会とシナリオは広大です。

ワンストップサービスOEMのサービスを提供することで、この高度なPCB製品は、電子製造ニーズに対するシームレスで包括的なソリューションを求めている企業にとって理想的な選択肢です。プロトタイピングであろうと大規模生産であろうと、多層PCBボードは品質と信頼性の提供に優れています。

インピーダンス制御テストの特別な要件は、この製品に別の精度と性能の層を追加します。この機能により、多層プリント基板内の電気信号が効率的かつ正確に送信されることが保証され、信号の完全性が重要な高周波アプリケーションに適しています。

IPC-A-610EのPCBA規格に準拠することにより、この多層PCBボードは業界標準および規制への適合を保証し、品質とコンプライアンスに関して顧客に安心を提供します。

基板厚さ0.4mmの多層PCBボードは、耐久性と柔軟性のバランスを取り、コンパクトでありながら頑丈なPCBソリューションを必要とするさまざまな電子デバイスおよびアプリケーションに適しています。

さらに、1ozの最終外部フォイルは、多層PCBボードの導電性と性能を向上させ、高速データ処理と送信を必要とするアプリケーションに最適な選択肢となっています。

カスタマイズ:

多層PCBボードの製品カスタマイズサービス:

サービス：ワンストップサービスOEM

特別な要件：インピーダンス制御テスト

PCBA規格：IPC-A-610E

レジェンド：白黒

表面処理：イマージョン金

サポートとサービス:

当社の多層PCBボード製品には、ボードの円滑な操作とシステムへの統合を保証するための包括的な製品技術サポートとサービスが付属しています。当社の技術サポートチームは、製品関連のクエリ、トラブルシューティング、および最適なパフォーマンスのためのベストプラクティスのガイダンスを支援する体制が整っています。
