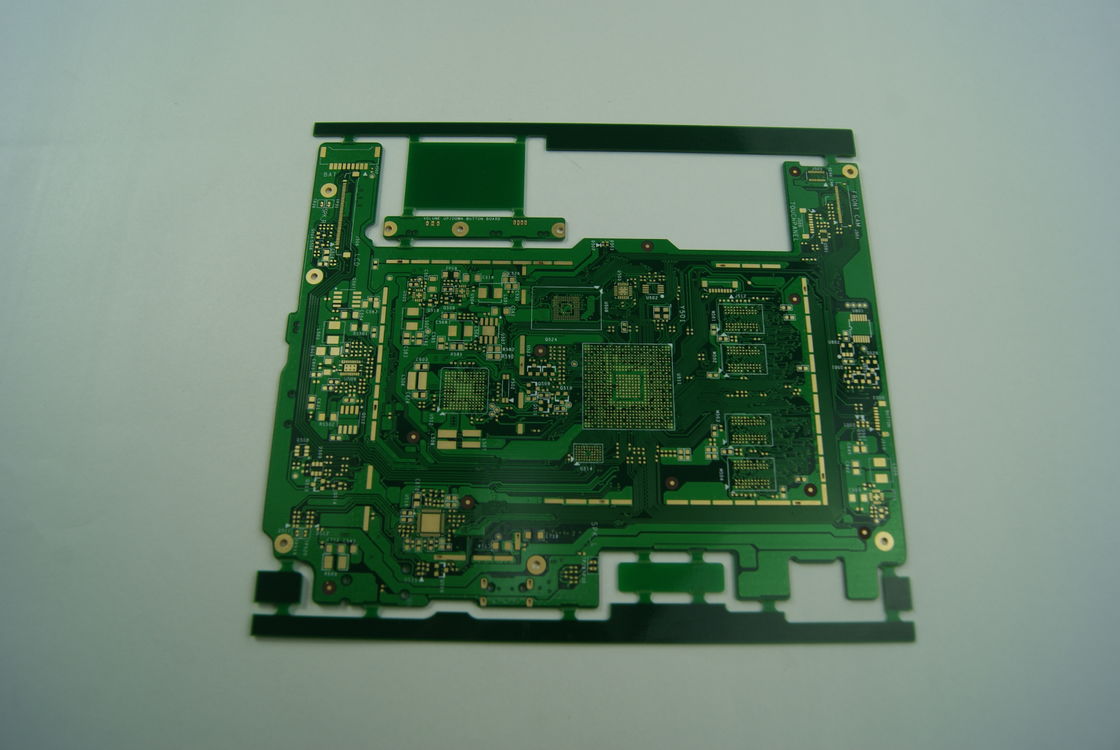

多層PCBボードは,様々な電子アプリケーションの要求に応えるように設計された,汎用的で高品質な製品です.このPCBボードは,信頼性の高いパフォーマンスのための強化耐久性と優れた導電性を提供します.
4Lから28Lまでの層オプションで利用可能で,このPCBボードは,シンプルな単層設計から複雑な多層構成まで,さまざまなプロジェクトに適しています.シンプルな4層PCBか 洗練された28層PCBか精度と効率であなたの要求を満たすことができます.
この多層PCBボードの特徴の1つは,最小穴径0.10mmで,小さく複雑なデザインとの互換性を保証します.このレベルの精度は,スペースが限られ,複雑なルーティングが必要とされるアプリケーションに理想的です.
このPCBボードは,電導力と重さのバランスをとって,幅広い電子機器や回路に適しています.単一のプロジェクトに取り組んでいるかどうかこの製品は一貫したパフォーマンスと信頼性の高い結果を提供します.
シンプルな単層PCBや複雑な多層PCBを 設計しているかどうかは別として この製品は 卓越した性能と耐久性を 提供するように設計されています浸し金表面処理は,長期の信頼性を保証します4Lから28Lまでの層の選択肢は,さまざまなプロジェクト要件に対応する柔軟性を提供します.
10層PCB,14層PCB,または16層PCBなどの層数が多いプロジェクトでは,この多層PCBボードは理想的な選択です.高品質な製造と正確な仕様により,高度なPCB設計を必要とする要求の高いアプリケーションに適しています.
結論として,多層PCBボードは 信頼性と高性能な製品で, 幅広い電子設計ニーズに対応しています.汎用的な層オプションこのPCBボードは,様々な電子プロジェクトに取り組む趣味家とプロの両方にとって貴重な資産です.
| 技術パラメータ | 価値 |
|---|---|
| 伝説 | 白 黒 |
| サービス | ワンストップサービス OEM |
| 銅 の 厚さ | 0.5-14オンス (18-490um) |
| 板の厚さ | 0.4mm |
| 表面仕上げ | HASL/OSP/ENIG |
| 表面処理 | 浸水金 |
| PCBA 標準 | IPC-A-610E |
| 特別 要求 | 阻力制御試験 |
| PCB | シングル,ダブル,マルチレイヤーPCB,カスタムPCB |
| ファイナルホイール 外部 | 1.oz |
多層PCBボードの主要な応用シナリオの1つは,12層PCBの製造です.これらのボードは,より高いレベルの回路の複雑性と機能が要求される高性能電子機器で一般的に使用されています電気通信,航空宇宙,医療機器などの産業は,先進的な電子システムのために12層PCBを使用しています.
さらに,多層PCBボードは,Immersion Goldのような高品質の表面処理を必要とするアプリケーションに理想的です.この表面処理は,PCBの伝導性と信頼性を向上させる優れた性能と長寿を必要とする重要な電子機器に適しています
単層,二層,または多層 PCB の場合でも,この製品はワンストップサービス OEM ソリューションを提供し,顧客に便利で効率的な製造プロセスを提供します.HASL のような表面仕上げのオプションOSP,またはENIGは,多層PCBボードの汎用性をさらに拡大し,さまざまな環境条件と要件に適応できるようにします.
さらに複雑なPCB設計を必要とするプロジェクトでは,この製品は最大20層のPCBに対応し,高いレベルのカスタマイズ性と拡張性を提供します.先進的な機能を持つ最先端の電子製品を開発したい産業は,多層PCBボードの能力から恩恵を受けることができます.
多層PCBボードの製品カスタマイズサービス:
単層,二層,多層,カスタムPCB
サービス:ワンストップサービス OEM
層数: 2-30,多層PCB,14層PCB,12層PCB
板の厚さ: 0.4mm
梱包: 箱付きの真空包装
私たちの多層PCBボード製品は,顧客がPCBのパフォーマンスと信頼性を最大化するのに役立つ包括的な製品技術サポートとサービスが付属しています.
私たちの技術サポートチームは,多層PCBの複雑さを熟知しており,設計の最適化,トラブルシューティング,組み立てとテストのためのベストプラクティスのガイドラインを提供することができます.
さらに,設計レビュー,プロトタイプ作成,特定のプロジェクト要件を満たすカスタマイズされたソリューションなどのサービスを提供します.私たちのマルチレイヤーPCBボード製品とコンセプトから生産までシームレスな経験を持っていることを保証することです.
問い合わせを直接私たちに送ってください.
