多層PCBボードは、最新の電子デバイスの要求に応える、多用途で高品質な製品です。基板厚さ0.4mmのこの多層PWBは、コンパクトで軽量な設計を必要とするさまざまな用途に最適です。
銅の厚さが0.5〜14oz（18〜490um）のこの多層PCBボードは、優れた導電性と耐久性を提供します。シンプルな回路から複雑な電子システムまで、銅の厚さの柔軟性により、14層PCBや18層PCBを含む幅広いプロジェクトに適しています。
この多層PCBボードの際立った特徴の1つは、0.10mmという最小穴径です。この精度により、複雑な設計とコンパクトなレイアウトが可能になり、高度な電子アプリケーションに信頼できる選択肢となります。
サービスに関しては、この多層PCBボードは、包括的なワンストップサービスOEMソリューションを提供します。設計から製造まで、あらゆる段階で品質と効率を保証するシームレスなプロセスを信頼できます。

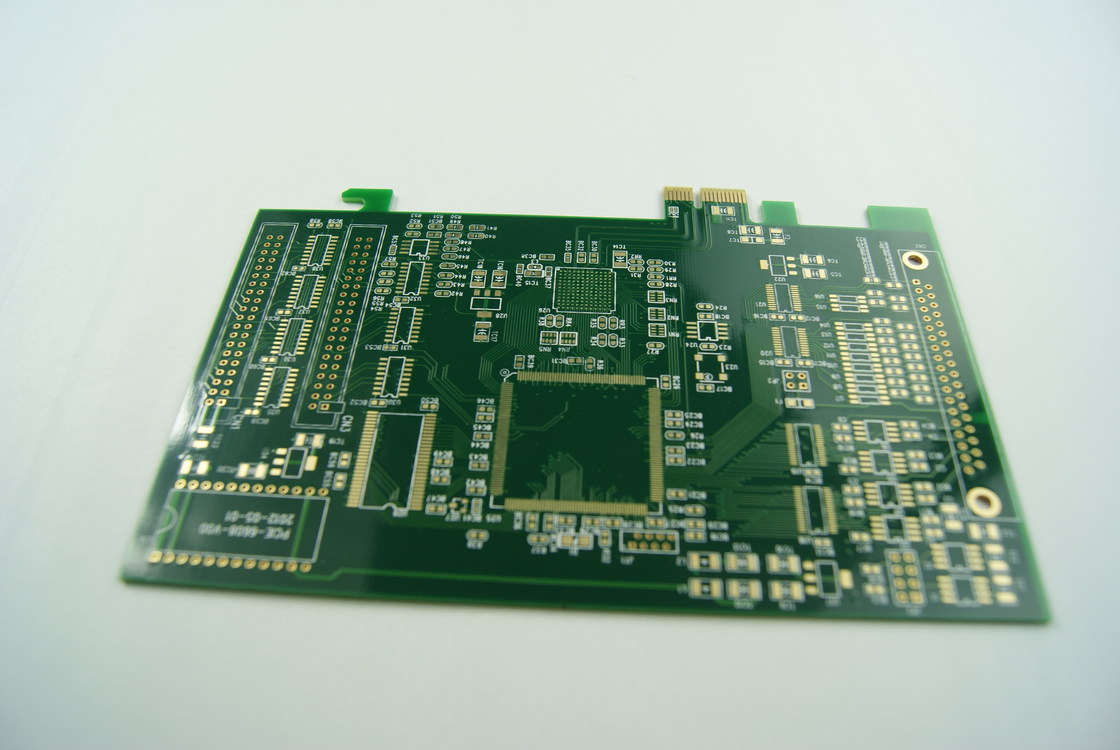

電子デバイスの性能と寿命を向上させるために、多層PCBボードには浸漬金による表面処理が施されています。この処理は、基板のはんだ付け性を向上させるだけでなく、優れた耐食性も提供し、回路の長期的な信頼性を保証します。
| 層数 | 4L-28L |
| 最小穴径 | 0.10mm |
| PCB | シングル、ダブル、多層PCB、カスタムPCB |
| 表面処理 | HASL/OSP/ENIG |
| レジェンド | 白黒 |
| 梱包 | カートンボックス入り真空パック |
| 表面処理 | 浸漬金 |
| サービス | ワンストップサービスOEM |
| PCBA規格 | IPC-A-610E |
| 銅の厚さ | 0.5-14oz（18-490um） |
多層PCBボードの製品アプリケーションの機会とシナリオ:
多層PCBボードは、そのカスタマイズ可能な属性により、幅広いアプリケーションの機会とシナリオで使用できる多用途製品です。2〜30層の範囲の層数により、この製品は、複雑な回路設計と高い機能を必要とするさまざまな電子デバイスおよびシステムに適しています。
たとえば、14層PCBは、産業用制御システム、電気通信機器、自動車エレクトロニクスなど、ある程度の複雑さと性能を必要とするアプリケーションに最適です。これらのPCBは、コストと機能のバランスが良く、エレクトロニクス業界で人気のある選択肢となっています。
一方、16層PCBは、より高い性能と信頼性を要求する高度なアプリケーションに適しています。これらのPCBは、精度と安定性が重要な航空宇宙システム、医療機器、高速データ通信機器で一般的に使用されています。
さらに、多層PCBボードには、HASL（熱風レベリング）、OSP（有機はんだ付け性防腐剤）、ENIG（無電解ニッケル浸漬金）などの表面処理オプションがあり、さまざまな組み立てプロセスと環境条件との互換性を確保しています。
さらに、この製品は、高周波アプリケーションでの信号完全性を維持し、電磁干渉を低減するために不可欠なインピーダンス制御テストの特別な要件を提供しています。この機能により、多層PCBボードは、RF/マイクロ波システム、信号処理装置、およびその他の敏感な電子デバイスでの使用に適しています。
Gerberファイルに従ってカスタマイズできるサイズと、ワンストップサービスOEMの提供により、多層PCBボードは、カスタム電子製品を効率的に開発しようとしている企業や個人にとって便利なソリューションです。家電製品用の14層PCBが必要な場合でも、洗練された産業用システム用の16層PCBが必要な場合でも、この製品は、お客様の特定の要件を精度と品質で満たすことができます。
多層PCBボードの製品カスタマイズサービス:
PCBA規格: IPC-A-610E
サービス: ワンストップサービスOEM
表面処理: HASL/OSP/ENIG
レジェンド: 白黒
銅の厚さ: 0.5-14oz（18-490um）
多層PCBボード製品は、最適なパフォーマンスと顧客満足度を確保するために、包括的な製品技術サポートとサービスを提供します。当社の専門家チームは、技術的な問い合わせ、トラブルシューティング、製品ガイダンスを支援するために利用できます。
当社のサービスには以下が含まれます:
当社の専任サポートチームは、お客様の技術的なニーズを満たし、多層PCBボード製品の円滑な運用を確保するために、タイムリーで効果的な支援を提供することをお約束します。
問い合わせを直接私たちに送ってください.
