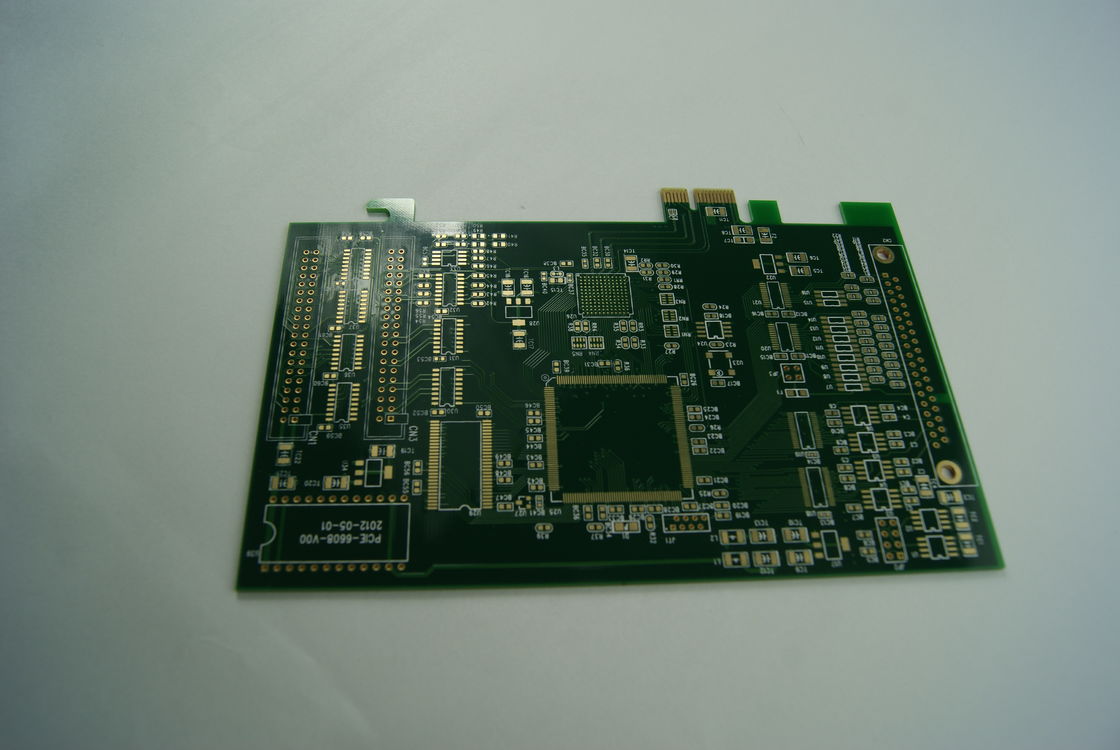

多層PCBボードは,多機能で先進的な回路ボードオプションで, 卓越したパフォーマンスと柔軟性を提供しています.この製品は様々な用途で信頼性の高い導電性と耐久性を保証します.
この多層PCBボードの特徴の一つは,阻力制御試験などの特殊要件に対応する能力です.これは,PCBが特定のインペダンス仕様を満たしていることを保証します信号の整合性が不可欠な高周波アプリケーションに最適です
シングル,ダブル,またはマルチレイヤー PCB が必要であるかどうかは別として,この製品ではカバーされています.カスタム PCB 機能により,独自の設計要件を満たすためのカスタマイズされたソリューションが可能です.
この多層PCBボードは 最小0.10mmの穴直径で 複雑な設計に優れた精度を提供しますこの機能は,高密度の回路と小さなコンポーネントを必要とするアプリケーションに特に有益です.
この多層PCBボードの層数は 2 から 30 までで,複雑なルーティングと信号完整性管理を必要とする設計に十分な柔軟性を提供します.標準的な2層のボードか 洗練された20層のPCBが必要かどうかこの製品は,精度と信頼性であなたの要求を満たすことができます.
| 層数 | 4L-28L |
| 特別 要求 | 阻力制御試験 |
| 層数 | 2〜30 |
| 板の厚さ | 0.4mm |
| PCB | シングル,ダブル,多層PCB,カスタムPCB |
| サイズ | パー・ゲーバー による |
| 表面仕上げ | HASL/OSP/ENIG |
| 梱包 | カートン ボックス で 真空 包装 |
| PCBA 標準 | IPC-A-610E |
| 伝説 | 白 黒 |
浸透金で表面処理された多層PCBボード製品に関しては,その汎用性から利益を得ることができる幅広いアプリケーションの機会とシナリオがあります.この製品には 2 から 30 までの層数があり,複雑な回路設計とコンパクトなレイアウトを必要とする多数の電子アプリケーションに適しています.
スマートフォン,ノートPC,タブレットなどの複雑な電子機器の製造における重要な応用シナリオです. These devices often require multilayer PCB boards with high layer counts (such as 12 Layers PCBs or 10 Layers PCBs) to accommodate the numerous components and connectivity requirements within a limited space.
さらに,この多層PWBの最小穴直径は0.10mmで,細いピッチコンポーネントや密集した回路を必要とするアプリケーションに理想的です.電気通信などの産業この製品によって提供される精度と信頼性から大きな利益を得ることができます.
ワンストップサービスOEM機能のおかげで,顧客は単層,二層,または多層PCBの PCBの要件を簡単にカスタマイズすることができます.この柔軟性により,プロトタイプと大量生産の両方に対応できる,様々な電子製品やシステムにシームレスな統合を提供します.
概要すると,Immersion Goldの表面処理による多層PCBボード製品は,幅広い用途に対応する汎用的なソリューションです.消費電子機器から工業機器まで適応性,高い層数オプション,そしてカスタマイズ可能な機能により,信頼性と効率的なPCBソリューションを求める企業やデザイナーにとってトップの選択肢となっています.
多層PCBボードの製品カスタマイズサービス:
梱包: 箱付きの真空包装
板の厚さ: 0.4mm
特殊要件:阻力制御試験
PCB:単層,二層,多層 PCB,カスタム PCB
表面塗装:HASL/OSP/ENIG
私たちの多層PCBボード製品には,あらゆる質問や問題であなたを助けるための包括的な製品技術サポートとサービスが付いています.設置に関するガイドラインを提供するために利用可能です製品の問題解決と最適化
設計仕様や 試験手順や メンテナンスなどで私たちの技術サポートチームは,私たちの多層PCBボード製品であなたの満足を保証することに専念しています.
問い合わせを直接私たちに送ってください.
