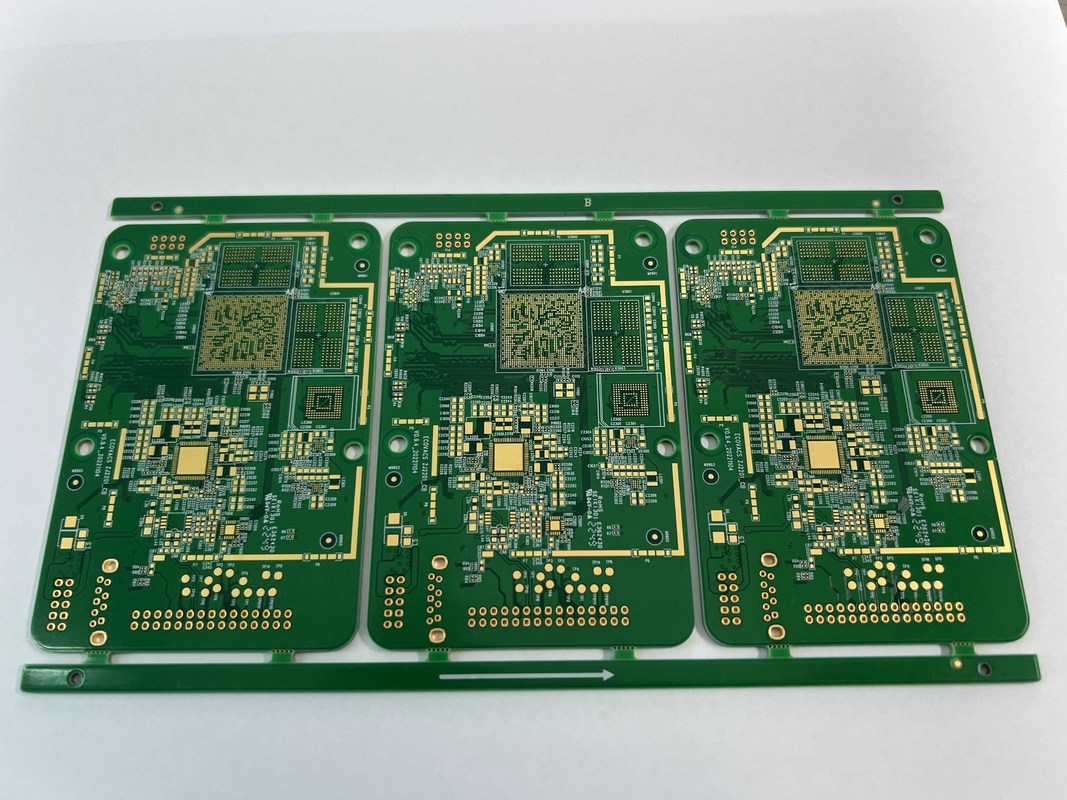

金指多層PCBボードとHASL表面と0.2mm ミニ穴サイズ

製品説明:

多層PCB板 (Multilayer PCB Board,Multilayer Circuit Board,Multilayer Printed Circuit Board) とは,二層以上の伝導性銅層からなる印刷回路板の一種である.これらのボードは,高度な複雑性と性能が要求される様々な電子機器で広く使用されています.

厚さは0.2mmから6.0mmまで 厚さは0.2mmから6.0mmまでこれらのボードは,特定の要求のために異なる厚さレベルを必要とするアプリケーションに適しています..

最小0.2mmの穴の大きさは,ボードの異なる層間の精密で正確な接続を保証し,効率的な信号伝達と最適なパフォーマンスを可能にします.

私たちの多層PCBボードは,HASL,浸透金,浸透锡,浸透銀,金指,OSPを含むさまざまなニーズを満たすために様々な表面仕上げオプションが付いています.これらの表面塗装は酸化に対する優れた保護を提供し,様々な環境で信頼性の高い性能を保証します.

特殊な要求を持つ顧客には 複数のクラスインペデンス機能を提供し ボードの異なる層のインペデンスレベルを正確に制御できますこの特徴は,信号の完整性と信頼性が重要なアプリケーションにとって不可欠です.

銅厚さの選択肢は0.5ozから6ozまであり 私たちの多層PCBボードは優れた伝導性と熱管理特性を提供します銅 の 厚さ の 選択 は,顧客 が 特定の 必要 に 合わせる よう に 板 を 調整 する こと に なり ます応用において最適な性能を保証します.

特徴:

• 製品名:多層PCBボード
• 銅の厚さ:0.5オンス-6オンス
• サービス:ワンストップサービス OEM
• 表面:HASL,浸透金,浸透锡,浸透銀,金指,OSP
• サイズ:
• 層: 4-22 層

技術パラメータ:

応用:

多層PCBボードは,そのユニークな属性により,幅広い機会とシナリオでアプリケーションを見つける汎用的な製品です. 0.2mmから6.0mmまでの厚さで,このPCBボードは,最適なパフォーマンスのために厚さの異なるレベルを必要とする様々な電子機器とシステムに理想的です.

多層PCBボードの重要な販売ポイントの1つは ワンストップサービスOEMですPCB製造の需要をアウトソーシングしたい企業にとって便利で費用対効果の高いソリューションになります設計から製造までの生産プロセスが効率的かつ専門的に処理されることを保証します

サイズに関しては,多層PCBボードは600mm*1200mmまでのパネルを収容することができ,複雑な回路設計と構成に十分なスペースを提供します.これは,より大きなPCBサイズが先進的な電子機器の機能をサポートするために必要なアプリケーションに適しています..

12OZの銅重量で 多層PCBボードは 優れた伝導性と耐久性を提供します信頼性と効率的な信号伝送を必要とする高性能電子機器に適している銅の重さは,PCBが性能を損なうことなく,重量使用や環境条件に耐えるようにします.

モダンな電子システムのニーズを満たすために設計された多層PCBボードは,4層から32層までの幅広い層オプションで利用できます.この柔軟性は,複雑な回路設計と構成の作成を可能にします20層PCBなどの高度な電子機器に最適です

カスタマイズ:

多層PCBボードの製品カスタマイズサービス:

サイズ:

最大 パネルサイズ: 600mm*1200mm

サービス:ワンストップサービス OEM

特殊要件: 多級阻力

層: 4-22 層

サポートとサービス

私たちの製品技術サポートとサービス 多層PCBボードには,以下が含まれます:

- 製品設置とセットアップに関する専門家の支援

- 技術的な問題のトラブルシューティングと診断

- 多層PCBボードの最適な使用と保守に関するガイドライン

- ソフトウェアの定期的な更新とパッチは,最適なパフォーマンスを保証します

- 簡単に参照するための包括的な製品ドキュメントとユーザーガイド
