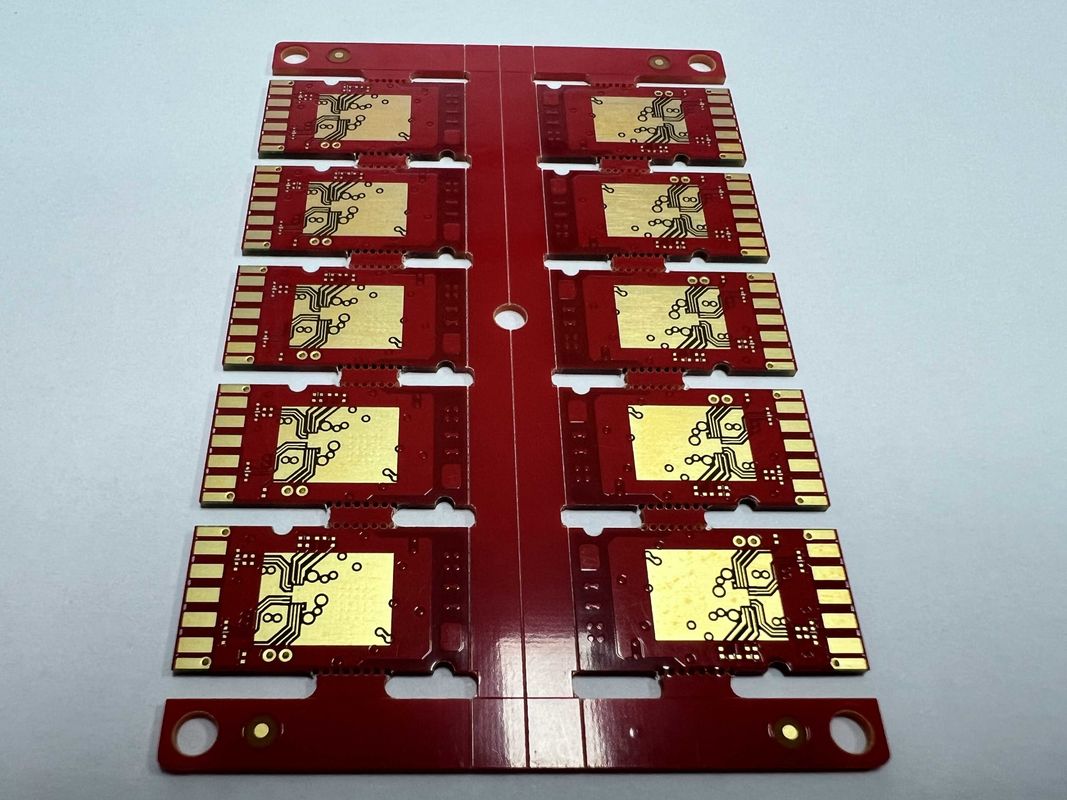

600mm*1200mm 多層PCBボード 産業用アプリケーションにおける最適な性能

600mm*1200mm 多層PCBボード 産業用アプリケーションにおける最適な性能

600mm*1200mm 多層PCBボード

工業用 多層PCB板

最適な性能 多層PCBボード

連絡 ください
引金 を 求め て ください
製品詳細
梱包:
カートン ボックス で 真空 包装
穴の大きさ:
0.2mm
最高。パネルのサイズ:
600mm×1200mm
表面マウント技術:
そうだ
表面:
HASL、浸水金、浸水锡、浸水銀、金指、OSP
層:
4-22 層
銅の厚さ:
0.5オンス-6オンス
特別 要求:
多クラスインペダンス
ハイライト:

600mm*1200mm 多層PCBボード

,

工業用 多層PCB板

,

最適な性能 多層PCBボード

支払いと送料の条件
製品説明

製品説明:

複数の層の印刷回路板,また,複数の層の印刷回路板としても知られています.伝導性の高い銅葉材の2層以上を持つことが特徴的な印刷回路板 (PCB)これらのボードは,コンパクトな設計で複雑な回路を収容する能力のために,様々な電子機器およびアプリケーションで広く使用されています.

私たちの多層PCBボード製品は,4層から22層の層範囲で多用途ソリューションを提供し,異なるプロジェクト要件に柔軟性を提供します.複雑なデザインの層数が高く,より単純なアプリケーションの層数が低くこの製品は,あなたの特定のニーズを満たすことができます.

この仕様により,板に十分な銅厚さが確保されます.より良い導電性と熱散を可能にします十分な銅の重量は,高電流負荷を運び,複数の層で信号の整合性を維持するために不可欠です.

最小の穴の大きさについて言えば 私たちの多層PCBボードは 最小の穴の大きさを0.2mmにしますこの小さな穴のサイズ能力は,複雑なルーティング要件を持つ密集したボードを可能にします細いピッチの部品を収納するか 複雑な接続を作成するかに関わらず 0.2mmの最小の穴の大きさは必要な精度を提供します.

厚さは0.2mmから6.0mmまでです 厚さは0.2mmから6.0mmまでこの幅広い厚さオプションは,特定の板厚さが要求される異なるアプリケーションシナリオに対応します薄くて軽いボードか 頑丈さと機械的な安定性のために 厚いボードが必要かどうか 製品ポートフォリオは,あなたのためのものです

多層阻力などの特殊要件のあるプロジェクトでは,私たちの多層PCBボードは,これらの要求を満たすために設計されています.阻力制御は,信号の整合性を確保し,信号反射を最小限に抑えるため,高速デジタル回路とRFアプリケーションにおいて極めて重要ですマルチクラスのインペデンス機能を提供することで 同一ボード内の様々なインペデンス要件に対応し,効率的な信号伝送と受信を可能にします



特徴:

  • 製品名:多層PCBボード
  • 厚さ: 0.2mm-6.0mm
  • サービス:ワンストップサービス OEM
  • 最大 パネルサイズ: 600mm*1200mm
  • 穴の大きさ:0.2mm
  • 層数: 4~32 層


技術パラメータ:

表面マウント技術 そうだ
銅の重量 12OZ
サービス ワンストップサービス OEM
4-22 層
厚さ 0.2mm-6.0mm
穴の大きさ 0.2mm
梱包 カートン ボックス で 真空 包装
最大 パネルサイズ 600mm*1200mm
サイズ /
層数 4-32 層


応用:

多層PCBボード (多層PWB (プリントワイアリングボード) とも呼ばれる) の用途とシナリオに関しては汎用性や特異性により 幅広い可能性がありますこのタイプの回路板は,通常4層から22層までの複数の層で設計されており,標準PCBと比較して複雑性と機能性が向上しています.

マルチレイヤーPCBが優れている重要な分野の一つは スマートフォン,タブレット,ラップトップなどの高密度回路を必要とする電子機器です複数の層を組み込む能力により,より複雑なデザインとコンパクトなレイアウトが可能になります空間が重要になる小型機器に最適です

さらに,多層回路板の0.5ozから6ozの銅厚さは,優れた伝導性と熱を散布します.効率的な熱管理を必要とするアプリケーションに適しているLED照明システムや電源電子機器など

4~32の層で 多層PCBは 航空宇宙や防衛機器や医療機器などの 複雑な電子システムに適しています産業用制御システム追加層は信号の整合性を高め 電磁干渉を軽減し 信頼性を向上させ 任務に不可欠なアプリケーションに不可欠です

多層PCBの厚さ範囲は0.2mmから6.0mmで,超薄型ウェアラブルデバイスから頑丈な工業機器まで,さまざまな要求に応えています.厚さの柔軟性により,アプリケーションの特定のニーズに基づいてカスタマイズすることができます性能と耐久性を最大限に保ちます

概要すると,多層PCB製品は,幅広い産業およびアプリケーションのための汎用的なソリューションであり,機能性,信頼性,性能を向上させます.消費電子機器の分野でも自動車システム,通信,その他の先進技術分野において 多層PCBは 現代世界を動かす装置やシステムに 重要な役割を果たしています



カスタマイズ:

多層PCBボードの製品カスタマイズサービス:

層: 4-22 層

最大 パネルサイズ: 600mm*1200mm

特殊要件: 多級阻力

銅重量: 12oz

表面マウント技術:はい



サポートとサービス

私たちの製品技術サポートとサービス 多層PCBボードには,以下が含まれます:

- 技術的な問題に対する包括的なトラブルシューティング支援

- 専門家の専念チームで 指導と解決策を提供できます

- 定期的なソフトウェア更新と保守サービス

- 製品訓練とユーザー向けの教育資源

- 特定のニーズに合わせたカスタマイズされたソリューションとコンサルティングサービス
