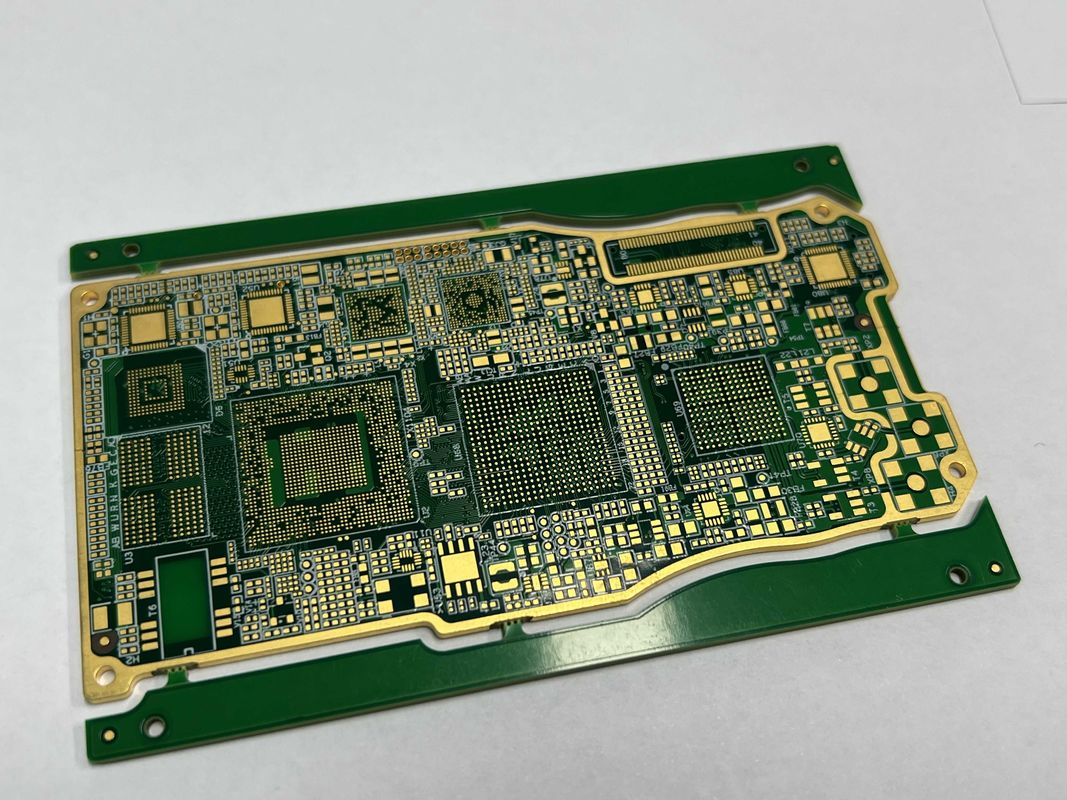

多層印刷板 (Multilayer Printed Board) とは,多層PCB板としても知られる印刷回路板の一種で,多層の伝導性銅と隔熱基質材料で構成されている.これらのボードは,最適な性能のために複数の相互接続層を必要とする複雑な電子回路を収容するように設計されています.
4から22層までの層数で,この製品には,様々な電子アプリケーションのニーズを満たすための高度な機能と仕様があります.これらのボードは,高密度の相互接続と信号の整合性を要求するプロジェクトに適しています..
私たちのマルチレイヤ PCBボードの重要な特徴の一つは,マルチクラス阻害などの特殊要件を満たす能力です.この機能は,ボードが異なる信号経路で一貫した信号完全性とインペダンス制御を維持できることを保証します高周波アプリケーションに最適です
サイズ仕様に関しては 柔軟性があり 顧客が 特定のプロジェクト要件に基づいて サイズをカスタマイズできますウェアラブルデバイスのためのコンパクトボードか,産業用アプリケーションのための大きなボードが必要かどうか,私たちはあなたのニーズに合うように広範囲のサイズに対応することができます.
この総合的なサービス提供は,生産プロセス全体をカバーします. 製品が生産されるすべての製品に,設計とプロトタイプから製造と組み立てまで顧客にシームレスでトラブルのない体験を提供します
最小の穴の大きさは0.2mmで 私たちの多層PCBボードは 細いピッチのコンポーネントや複雑なルーティングデザインを 収納できますこの 特性 に よっ て,顧客 は 複雑 な 回路 を 精度 と 精度 で 設計 でき ます信頼性の高い性能を保証します
高層数を必要とするプロジェクトでは 14層PCBは 複雑性とコスト効率のバランスを提供します これらのボードはルーティングと相互接続のための十分なスペースを提供しますより高い回路密度と機能性を要求するアプリケーションに適している.
電子機器や通信システムや航空宇宙のアプリケーションで私たちの多層PCBボード製品は,幅広い産業とアプリケーションの要求を満たすために設計されています優れた機能や パーソナライズ可能なオプションと 品質へのコミットメントにより 私たちのボードは 次の電子プロジェクトにとって理想的な選択です
| 銅の重量 | 12OZ |
| 表面 | ハスル 浸水金 浸水鉛 浸水銀 金指 OSP |
| 穴の大きさ | 0.2mm |
| サービス | ワンストップサービス OEM |
| 梱包 | カートン ボックス で 真空 包装 |
| サイズ | / |
| 表面マウント技術 | そうだ |
| 特別要件 | 多級阻力 |
| 層 | 4-22 層 |
| 最大 パネルサイズ | 600mm*1200mm |
多層PCBボードは,高度な技術と設計により,幅広い産業およびシナリオで応用できる汎用的な電子部品です.多層印刷板の製品属性は,様々な機会とシナリオのためにそれらを理想的にする.
小から大きなサイズ範囲で,多層PCBボードは,コンパクトな電子機器や複雑な工業機械などの多様なニーズに対応します.この繊細な電子部品の安全輸送と保管を保証する.
HASL,インベージョンゴールド,インベージョンチン,インベージョンシルバー,ゴールドフィンガー,航空宇宙などの分野における特定の要件に柔軟性とカスタマイゼーションを提供します.自動車,電信などです
4~32層で利用可能である多層印刷回路板は,高度な電子プロジェクトのための拡張性と複雑性を提供します.特に10層PCBは,機能とコスト効率のバランスをとる異なる用途に適しています.
これらのボードは表面マウント技術に対応して設計されており,効率的な組み立てプロセスを可能にし,製品全体の性能を向上させます.この機能により,多層PCBボードは,空間最適化と信号整合性が不可欠な高密度アプリケーションに適しています.
多層印刷板は信頼性や耐久性 耐久性 耐久性要求の高い環境での高性能汎用性と高度な機能により,現代の電子システムやデバイスでは不可欠です.
多層PCBボードの製品カスタマイズサービス:
最大 パネルサイズ: 600mm*1200mm
穴の大きさ:0.2mm
銅重量: 12oz
サイズ:
銅の厚さ:0.5オンス-6オンス
18層PCB,14層PCB,および12層PCBのカスタマイズオプションが利用できます.
多層PCB板製品に関する製品技術サポートおよびサービスには,以下が含まれます.
- 製品設置とセットアップの支援
- 技術的な問題のトラブルシューティングと解決策の提供
- 製品使用とベストプラクティスのガイドライン
- 修理・メンテナンスの提供
- 製品研修と教育セッションを実施
問い合わせを直接私たちに送ってください.
