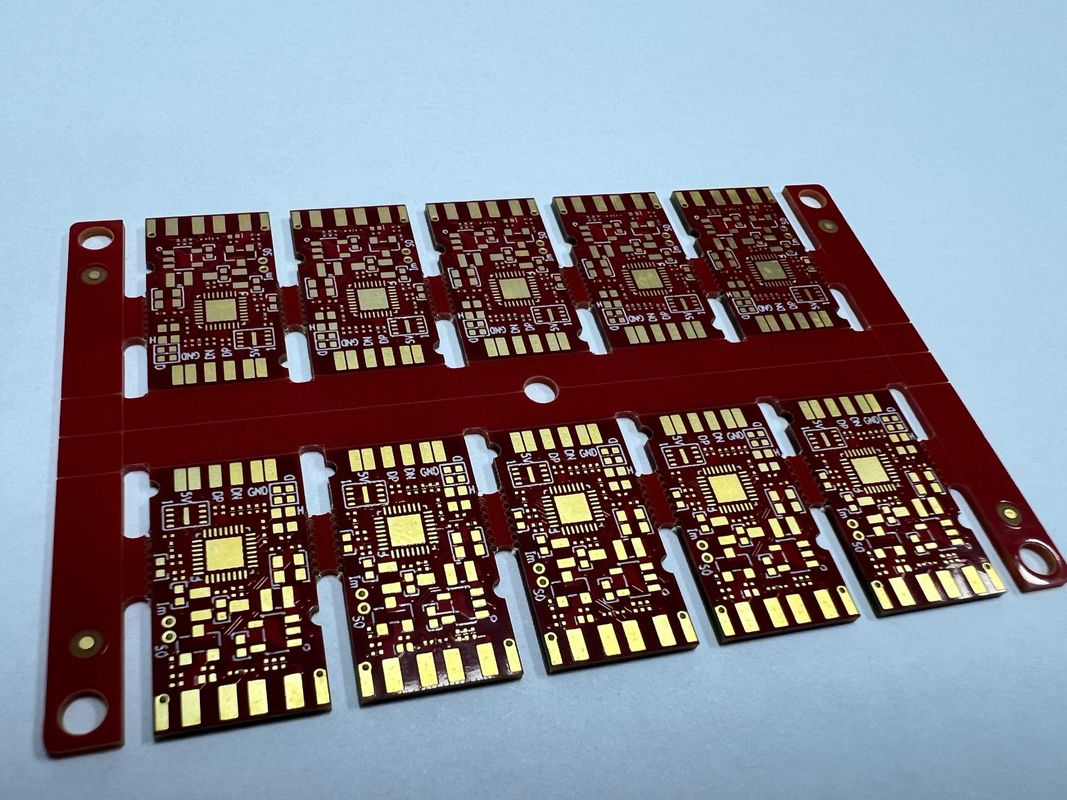

多層PCBボードは,複雑な回路設計を必要とする高度な電子アプリケーションのために設計された高品質の製品です.この製品は,精度と信頼性を要求するプロジェクトに理想的です.
多層PCBボードの重要な特徴の1つは 0.5ozから 6ozまでの銅厚さの多様性です.この柔軟性は,特定のプロジェクト要件に基づいてカスタマイズすることができます性能と耐久性を最大限に保ちます
ワンストップサービスOEMアプローチにより,顧客はシームレスで効率的な生産プロセスから恩恵を受けることができます.このサービス提供は,製造プロセスを合理化し,最終製品が最高水準の品質と性能を満たすことを保証します.
多層PCBボードは,0.2mmから6.0mmの厚さ範囲で利用可能で,さまざまなアプリケーションと環境のためのオプションを提供します.薄くてコンパクトなデザインであれ 頑丈で耐久的な構造であれ精度と精度で様々なニーズを満たすことができます.
先進的なアプリケーションのために設計された多層PCBボードは,銅重量12OZを誇っており,優れた伝導性と信号の整合性を保証します.この 特質 は,最適 な 性能 と 信頼性 を 要求 する 複雑な 回路 の 設計 に は 必要 です.
マルチレイヤーPCBボードは,表面の仕上げに関しては,HASL,浸透金,浸透チン,浸透銀,ゴールドフィンガー,OSPを含むさまざまなオプションを提供しています.これらの表面仕上げは,PCBの耐久性と性能を向上させる幅広い用途に適しています.
14層PCB,多層回路板,または12層PCBが必要であるかどうかは別として,多層PCBボードは,あなたの特定のプロジェクトニーズを満たすことができる汎用的で信頼できる製品です.高品質な工法で精度と性能を要求する電子アプリケーションのトップです.
| 表面 | HASL |
|---|---|
| 特別要件 | 多級阻力 |
| 銅の厚さ | 0.5オンス-6オンス |
| 銅の重量 | 12OZ |
| 厚さ | 0.2mm-6.0mm |
| 梱包 | カートン ボックス で 真空 包装 |
| 表面マウント技術 | そうだ |
| 層 | 4-22 層 |
| 層数 | 4-32 層 |
| サービス | ワンストップサービス OEM |
多層PCB板の用途とシナリオを考えると,その様々な特性により,幅広い用途に適しています.
マルチレイヤード回路板に表面マウント技術を組み込むことで,近代的な電子機器と機器との互換性が向上します.この機能により,効率的な組み立てプロセスを可能にします.電気通信,自動車,消費者電子機器,医療機器などの産業の応用に最適です.
多層回路板は,多層回路板の特殊要求により,信号の完整性が不可欠な高周波アプリケーションに適しています.これは,高度な通信システムでの使用のための好ましい選択になりますレーダーシステム,航空宇宙技術,高速データ処理機器
多層PWBの最小穴サイズは0.2mmで,ボードは複雑なデザインと密集したコンポーネントをサポートすることができます.この機能はスマートフォンなどのコンパクトな電子機器に有利ですスペースの最適化が不可欠なデバイスです
HASL,インベージョンゴールド,インベージョンチンの,インベージョンシルバー,ゴールドフィンガー,OSPを含む表面仕上げオプション,多層PCBボードは,多様な環境要件とアプリケーションに対応することができますこれらの表面仕上げは,溶接性,耐腐蝕性,および全体的な信頼性を向上させ,厳しい作業条件および重要なアプリケーションで使用するのに適しています.
多層回路板の0.5ozから6ozまでの銅厚さの範囲は,異なる電流容量と熱管理ニーズのために設計する柔軟性を提供します.これは,パワー電子機器のための好ましい選択になります産業用制御装置,LED照明,そして自動車用アプリケーションでは,堅牢な性能と耐久性が不可欠です.
梱包: 箱付きの真空包装
サービス:ワンストップサービス OEM
銅の厚さ:0.5オンス-6オンス
表面マウント技術:はい
層数: 4~32 層
多層PCBボード製品は,あらゆる問題や問い合わせで顧客を支援するための包括的な製品技術サポートとサービスが付属しています.私たちの技術サポートチームは,製品の使用に関するガイドを提供することができますさらに,私たちは製品インストール,保守,修理などのサービスを提供し,あなたの多層PCBボードの最適なパフォーマンスを保証します.
問い合わせを直接私たちに送ってください.
